Die Diagnose von elektrischen Fehlern im Auto ist heutzutage komplexer, da moderne Fahrzeuge über mehr als 120 elektronische Steuergeräte verfügen. Diese Systeme kommunizieren über elektrische Spannungen, wodurch Fehler oft schwer zu identifizieren sind. Eine strukturierte Vorgehensweise ist daher entscheidend.

Wichtige Schritte:

  • Symptome erkennen: Warnleuchten, flackernde Lichter oder Startprobleme deuten auf elektrische Defekte hin.
  • Sichtprüfung: Überprüfen Sie Batteriepole, Sicherungen, Steckverbindungen und Kabel auf Korrosion, Brüche oder Brandspuren.
  • Diagnosewerkzeuge nutzen: Mit einem OBD-II-Scanner Fehlercodes auslesen und mit einem Multimeter Spannungen und Widerstände messen.
  • Fehler beheben: Defekte Bauteile ersetzen, Kabel reparieren und Fehlercodes löschen.

Sicherheitsmaßnahmen: Trennen Sie die Batterie, verwenden Sie geeignete Messgeräte und achten Sie bei Hybrid- oder Elektrofahrzeugen auf Hochvolt-Systeme.

Die richtige Diagnose spart Zeit und Kosten. Bei komplexen Problemen oder Hochvolt-Systemen sollten Sie jedoch einen Fachmann hinzuziehen.

Symptome erkennen und Sichtprüfungen durchführen

Häufige Anzeichen für elektrische Probleme

Elektrische Störungen machen sich häufig durch spezifische Symptome bemerkbar: Flackernde Scheinwerfer oder unregelmäßige Innenraumbeleuchtung können auf Spannungsschwankungen hindeuten. Startprobleme wiederum deuten oft auf eine schwache Batterie oder defekte Anlasserkomponenten hin. Auch Warnmeldungen im Armaturenbrett sind klare Indikatoren für interne Störungen. Weitere Warnzeichen sind der Ausfall elektrischer Funktionen wie Fensterheber, Klimaanlage oder Zentralverriegelung. Ungewöhnliche Geräusche beim Betätigen elektrischer Bauteile können ebenfalls auf Probleme hinweisen. Sobald solche Anzeichen erkannt werden, ist der nächste Schritt eine gründliche Sichtprüfung der elektrischen Komponenten.

Durchführung einer Sichtprüfung

Die visuelle Inspektion ist ein zentraler Bestandteil der Fehlersuche. Beginnen Sie mit der Überprüfung der Batteriepole: Achten Sie auf Korrosion, die sich durch weißliche oder grünliche Ablagerungen zeigt, und prüfen Sie, ob die Klemmen fest sitzen. Im Sicherungskasten sollten Sie die Sicherungen kontrollieren; durchgebrannte Sicherungen erkennt man an unterbrochenen Metallfäden. Zusätzlich sollten alle zugänglichen Steckverbindungen, Kabel und Relais untersucht werden. Achten Sie dabei auf festen Sitz, Korrosion, Scheuerstellen, Kabelbrüche, poröse Isolierungen sowie Anzeichen für Kurzschlüsse wie Brandspuren oder geschmolzenes Plastik. Diese gründliche Überprüfung liefert wertvolle Hinweise für die weitere Diagnose.

Dokumentation der Befunde

Eine sorgfältige Dokumentation hilft, den Überblick bei der Fehlersuche zu behalten. Notieren Sie alle beobachteten Symptome und die Umstände ihres Auftretens, wie beispielsweise die Außen- oder Motortemperatur und die gerade genutzten Funktionen. Diese Informationen sind entscheidend, um sporadische von dauerhaften Defekten zu unterscheiden. Halten Sie außerdem den Zustand der Batterie, die Sauberkeit der Polklemmen und alle sichtbaren Schäden genau fest. Eine klare Dokumentation erleichtert die weitere Analyse und spart Zeit bei der Lösung des Problems.

Diagnosewerkzeuge verwenden

Erforderliche Diagnosewerkzeuge

Nach den visuellen Prüfungen kommen spezialisierte Werkzeuge ins Spiel, um eine präzise Analyse durchzuführen. Drei zentrale Hilfsmittel stehen dabei im Fokus: Ein OBD-II-Adapter dient dazu, Fehlercodes aus dem Bordcomputer auszulesen und bei Bedarf zu löschen. Mit einem Multimeter lassen sich Spannung, Widerstand und Stromstärke messen, um Anomalien in elektrischen Stromkreisen aufzuspüren. Für komplexere Diagnosen greifen Anwender auf Oszilloskope zurück. Diese ermöglichen es, Spannungsverläufe über einen bestimmten Zeitraum darzustellen, wodurch die Kommunikation zwischen Fahrzeugkomponenten sichtbar gemacht wird.

„Alle Kommunikationssignale in einem Auto sind Spannungen"

Für detailliertere Analysen nutzen erfahrene Anwender Picoscopes in Kombination mit PC-Software. Neuere Technologien, wie das KI-gestützte „Omniscope“, gehen noch einen Schritt weiter: Sie analysieren Fehlercodes und bieten auf Basis gemeinsamer Datenbanken konkrete Handlungsempfehlungen. Mit diesen Werkzeugen ausgestattet, können Sie nun die Fehlercodes effizient auslesen.

Fehlercodes auslesen

Der erste Schritt beim Auslesen der Fehlercodes ist das Auffinden der OBD-Schnittstelle. Diese befindet sich oft hinter Abdeckungen im Fahrzeuginnenraum – manchmal ist es nötig, Kunststoffverkleidungen zu entfernen. Sobald der OBD-II-Adapter angeschlossen ist, werden die Daten auf einem Laptop oder Mobilgerät angezeigt. Die ausgelesenen Codes lassen sich in zwei Kategorien einteilen: generische Codes, die standardisiert sind, und herstellerspezifische Codes, die auf die jeweilige Marke abgestimmt sind.

Moderne Fahrzeuge verfügen über mehr als 120 Steuergeräte, die miteinander kommunizieren. Daher ist die korrekte Interpretation der Fehlercodes entscheidend, um die Ursache eines Problems zu identifizieren. Nach erfolgreicher Reparatur sollten Sie die Fehlercodes mit demselben Gerät löschen, um sicherzustellen, dass das Problem behoben ist.

„Digitale Technologien reduzieren die zuvor zeitaufwändige Fehlersuche auf wenige Minuten und manchmal Sekunden"

Neben der digitalen Auslesung bietet das Multimeter eine einfache Möglichkeit, Stromkreise manuell zu überprüfen.

Grundlegende Multimeter-Messungen

Ein Multimeter ist ein unverzichtbares Werkzeug, um analoge Signale in digitale Werte umzuwandeln. Beim Messen der Batteriespannung setzen Sie die Messspitzen direkt an die Batterieklemmen. Eine gesunde 12-Volt-Batterie sollte Werte zwischen 12,4 und 12,8 Volt anzeigen. Mit der Funktion zur Durchgangsprüfung können Sie Kabel auf Unterbrechungen testen – ein intaktes Kabel zeigt nahezu null Ohm an.

Ein weiterer wichtiger Test ist der Spannungsverlust an Steckverbindungen. Liegt der Spannungsabfall zwischen zwei Messpunkten bei mehr als 0,2 Volt, deutet dies auf Korrosion oder einen lockeren Kontakt hin. Der Erfolg dieser Messungen hängt davon ab, dass Sie genau wissen, wo im Stromkreis gemessen werden muss und welche Werte als normal gelten.

Schritt-für-Schritt-Diagnoseprozess

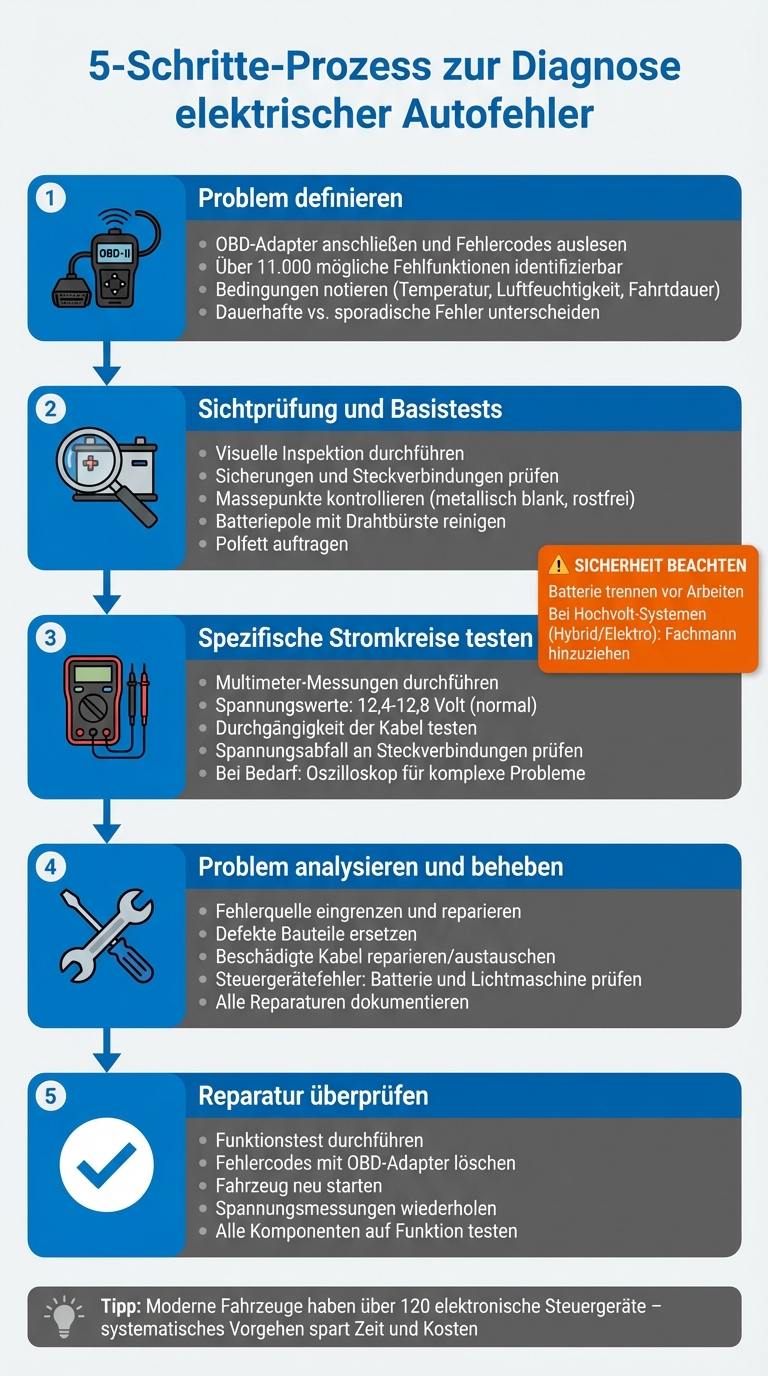

5-Schritte-Prozess zur Diagnose elektrischer Autofehler

5-Schritte-Prozess zur Diagnose elektrischer Autofehler

Schritt 1: Problem definieren

Beginnen Sie mit einer klaren Definition des Problems. Schließen Sie dazu einen OBD-Adapter an die Schnittstelle des Fahrzeugs an. Diese befindet sich meist unter dem Armaturenbrett oder hinter Verkleidungen. Der Adapter liest Fehlercodes aus, die auf über 11.000 mögliche Fehlfunktionen hinweisen können. Anhand der zuvor besprochenen Systemgrundlagen ermitteln Sie, welche Komponenten nicht ordnungsgemäß kommunizieren. Achten Sie darauf, zwischen dauerhaften Fehlern und sporadischen Anomalien zu unterscheiden. Notieren Sie außerdem die Bedingungen, unter denen das Problem auftritt – zum Beispiel bei niedrigen Temperaturen, hoher Luftfeuchtigkeit oder nach längeren Fahrten. Diese Informationen bilden die Basis für die nächsten Schritte, in denen Sie sowohl sichtbare als auch technische Überprüfungen durchführen.

Schritt 2: Sichtprüfung und Basistests

Die visuelle Inspektion ergänzt die Fehlercodes aus dem ersten Schritt und liefert eine breitere Grundlage für die Diagnose. Kontrollieren Sie Sicherungen und Steckverbindungen sorgfältig. Besondere Aufmerksamkeit verdienen die Massepunkte, also die Erdungsverbindungen. Diese müssen metallisch blank sowie frei von Rost, Schmutz oder Lack sein. Reinigen Sie die Batteriepole mit einer Drahtbürste und tragen Sie Polfett auf, um zukünftige Oxidation zu verhindern. Diese einfachen Maßnahmen können bereits viele Probleme beheben.

Schritt 3: Spezifische Stromkreise testen

Für eine detaillierte Analyse verdächtiger Stromkreise nutzen Sie ein Multimeter. Überprüfen Sie die Spannungswerte an wichtigen Punkten – idealerweise sollten diese zwischen 12,4 und 12,8 Volt liegen. Testen Sie zudem die Durchgängigkeit der Kabel. Achten Sie darauf, ob an Steckverbindungen ein Spannungsabfall auftritt, da dies auf Korrosion oder lockere Kontakte hindeuten könnte. Bei komplexeren oder sporadischen Problemen kann ein Oszilloskop hilfreich sein, um Spannungsverläufe über einen längeren Zeitraum zu überwachen.

Symptom Mögliche Ursache Testmethode
Beide Leuchten einer Seite ausgefallen Durchgebrannte Sicherung oder oxidierter Kontakt Sicherungskasten des betroffenen Stromkreises prüfen
Einzelne Leuchte ausgefallen Defekte Glühbirne oder lokaler Kontaktfehler Glühbirne tauschen oder Fassung auf Korrosion prüfen
Mehrere Leuchten glimmen schwach Massefehler (defekte Erdung) Massepunkte auf Rost oder Lackierung untersuchen
Flackernde Batteriekontrollleuchte Defekte Lichtmaschine oder Ladestromkreis Ladespannung mit dem Multimeter messen

Mit diesen Testergebnissen können Sie gezielt Maßnahmen zur Fehlerbehebung einleiten.

Schritt 4: Problem analysieren und beheben

Nutzen Sie die Messergebnisse, um die Fehlerquelle einzugrenzen. Ersetzen Sie defekte Bauteile wie durchgebrannte Glühbirnen. Bei beschädigten oder korrodierten Leitungen sollten die betroffenen Kabel repariert oder ausgetauscht werden. Wenn Steuergerätefehler auftreten, überprüfen Sie die Batterie und die Lichtmaschine. Dokumentieren Sie alle durchgeführten Reparaturen, um bei späteren Problemen darauf zurückgreifen zu können.

Schritt 5: Reparatur überprüfen

Der letzte Schritt besteht darin, die Reparatur zu überprüfen. Löschen Sie die Fehlercodes mit dem OBD-Adapter und starten Sie das Fahrzeug neu. Wiederholen Sie die Spannungsmessungen und überprüfen Sie die Funktion aller Komponenten, um sicherzustellen, dass das Problem vollständig behoben wurde. Dieser abschließende Test garantiert, dass das Fahrzeug wieder einwandfrei funktioniert.

Wann professionelle Hilfe nötig ist

Auch wenn Sie erste Diagnose-Schritte selbst durchführen können, gibt es Situationen, in denen Sie auf professionelle Unterstützung angewiesen sind.

Wann Sie einen Fachmann kontaktieren sollten

Manche elektrische Probleme gehen über das hinaus, was mit Standarddiagnosen gelöst werden kann. Wenn Fehlercodes trotz Austausch der betroffenen Komponenten immer wieder auftauchen, könnte ein tieferliegendes Softwareproblem vorliegen. Gerade bei Hochvolt-Systemen in Elektro- oder Hybridfahrzeugen ist besondere Vorsicht geboten – hier sollten ausschließlich zertifizierte Fachkräfte tätig werden.

Herstellerspezifische Fehlercodes sind ein weiterer Fall, der spezielle Diagnosegeräte und geschultes Personal erfordert. Wird ein Oszilloskop benötigt, um Spannungsverläufe zu analysieren, stoßen Laien oft schnell an ihre Grenzen. Die Interpretation der analogen Signale ist komplex und setzt langjährige Erfahrung voraus.

„Die Überprüfung auf Softwarefehler wird zunehmend wichtiger, um die zukünftige Verkehrssicherheit zu gewährleisten." – TÜV Rheinland Experten

Warum Dokumentation wichtig ist

Eine sorgfältige Dokumentation aller Fehler, Messergebnisse und Reparaturen ist unverzichtbar. Sie dient nicht nur als Nachweis für Garantieansprüche und Versicherungsfälle, sondern trägt auch dazu bei, den Fahrzeugwert zu erhalten. Transparente Informationen über den technischen Zustand schaffen Vertrauen, besonders bei potenziellen Käufern, und können sich positiv auf den Verkaufspreis auswirken.

Besonders bei sicherheitsrelevanten Reparaturen ist eine professionelle Dokumentation gemäß der EU-Verordnung 2021/1244 (SERMI) erforderlich. Diese Vorschrift stellt sicher, dass nur zertifizierte Fachbetriebe Zugang zu sicherheitsrelevanten Reparatur- und Wartungsinformationen erhalten. Digitale Aufzeichnungen ermöglichen zudem eine frühzeitige Fehlererkennung, wodurch schwerwiegende Ausfälle und teure Folgeschäden vermieden werden können.

Eine lückenlose Dokumentation ist die Grundlage für eine fundierte Bewertung durch Experten und unerlässlich für die langfristige Sicherheit und den Werterhalt Ihres Fahrzeugs.

Wie CUBEE Sachverständigen AG helfen kann

CUBEE Sachverständigen AG

Die CUBEE Sachverständigen AG bietet umfassende Unterstützung durch präzise Fehleranalysen und professionelle Dokumentation. Mit einem Netzwerk von Container-Standorten in Deutschland und Europa ermöglicht das Unternehmen schnelle und präzise Fahrzeugbegutachtungen. Egal ob es sich um Schadensbewertungen oder Wertgutachten handelt – der digitalisierte Prozess sorgt für effiziente Ergebnisse. Sollte Ihr Fahrzeug nicht fahrbereit sein, kommt ein mobiler Gutachter direkt zu Ihnen.

Die Experten von CUBEE erfassen sowohl standardisierte als auch herstellerspezifische Fehlercodes und dokumentieren den elektrischen Zustand Ihres Fahrzeugs detailliert. Diese professionelle Bewertung ist besonders nützlich, wenn Sie Ihr Fahrzeug verkaufen möchten oder Nachweise für Versicherungs- oder Garantiefälle benötigen. Der Service ist für Kunden kostenlos und kombiniert Fachwissen mit moderner Diagnosetechnik.

Fazit

Die Fehlersuche bei elektrischen Problemen im Auto erfordert ein strukturiertes Vorgehen. Beginnen Sie mit den Grundlagen: Überprüfen Sie Sicherungen und Batterieanschlüsse, bevor Sie aufwendigere Diagnosegeräte einsetzen. Eine niedrige Batteriespannung kann sogenannte „Geistercodes“ verursachen, die die Fehlersuche unnötig erschweren [5]. Erst wenn diese Basisprüfungen abgeschlossen sind, sollten Sie präzisere Messungen mit Diagnosewerkzeugen durchführen.

Für die Diagnose zu Hause sind ein Multimeter und ein OBD-II-Scanner unverzichtbar. Dabei ist es wichtig, stets den Stromlaufplan des Fahrzeugs zu beachten, um die Tests in der richtigen Reihenfolge durchzuführen. So vermeiden Sie unnötige und teure Teileaustausche.

Moderne Fahrzeuge mit komplexen Steuergeräten und Bussystemen stellen jedoch eine besondere Herausforderung dar. Wenn Fehlercodes nach einer Reparatur erneut auftreten oder Sicherungen sofort durchbrennen, ist es ratsam, professionelle Hilfe in Anspruch zu nehmen. Fachleute können nicht nur die Ursache präzise analysieren, sondern auch feststellen, ob es sich um einen systematischen Herstellerfehler handelt – wie die Rückrufaktionen von Ford, Honda und BMW in den letzten Jahren verdeutlichen [5].

Eine sorgfältige Dokumentation aller Messwerte und Reparaturschritte ist essenziell, sowohl für Garantieansprüche als auch für den Werterhalt des Fahrzeugs.

Mit einem systematischen Ansatz und genauen Messungen lassen sich viele elektrische Probleme selbst lösen. Bei sicherheitskritischen oder besonders komplexen Systemen ist jedoch die Unterstützung durch Fachleute unerlässlich. So können Sie teure Folgeschäden vermeiden und die Verkehrssicherheit gewährleisten. Diese methodische Herangehensweise sorgt nicht nur für die Funktionstüchtigkeit Ihres Fahrzeugs, sondern erleichtert auch eine reibungslose Weitergabe an Experten, falls erforderlich.

FAQs

Wie erkenne ich elektrische Probleme im Auto selbst?

Elektrische Probleme im Auto lassen sich oft selbst diagnostizieren, ohne gleich eine Werkstatt aufzusuchen. Ein guter erster Schritt ist es, auf Warnsignale zu achten. Leuchten Warnleuchten im Cockpit auf, oder funktionieren bestimmte Systeme wie Licht, Scheibenwischer oder das Radio nicht? Solche Anzeichen können auf einen bestimmten Stromkreis hindeuten, der betroffen ist.

Ein weiterer einfacher Check ist die Überprüfung der Sicherungen. Der Sicherungskasten befindet sich in der Regel entweder im Motorraum oder unter dem Armaturenbrett. Schauen Sie nach, ob eine Sicherung durchgebrannt ist – das erkennen Sie an einer unterbrochenen Drahtverbindung im Inneren. Defekte Sicherungen sollten Sie immer durch neue mit derselben Ampere-Zahl ersetzen, um Schäden zu vermeiden.

Mit einem Multimeter können Sie die Batterie testen. Eine funktionierende Autobatterie sollte bei ausgeschaltetem Motor eine Spannung von mindestens 12 Volt aufweisen. Haben Sie kein Multimeter zur Hand, können Sie auch das Abblendlicht einschalten: Wird es schnell dunkler, deutet das auf eine schwache Batterie hin. Zusätzlich lohnt es sich, sichtbare Kabel und Steckverbindungen auf Schäden oder Korrosion zu prüfen.

Sollten diese Schritte das Problem nicht lösen, ist es ratsam, ein professionelles Diagnosegerät einzusetzen, um die Ursache genauer zu bestimmen.

Welche Werkzeuge benötigt man, um elektrische Probleme im Auto zu diagnostizieren?

Um elektrische Probleme im Auto aufzuspüren, braucht man ein paar unverzichtbare Werkzeuge. Ein OBD-II-Diagnosegerät ist ein Muss, um Fehlercodes auszulesen und Warnleuchten zurückzusetzen. Damit lassen sich viele Probleme schnell lokalisieren.

Ein weiteres wichtiges Werkzeug ist das Multimeter. Damit misst man Spannung, Widerstand und Durchgang – ideal, um Kabel, Sicherungen oder Bauteile wie die Batterie zu überprüfen.

Für eine schnelle Sicherungsprüfung ist ein Sicherungsprüfer besonders praktisch, da er defekte Sicherungen im Handumdrehen identifiziert. Bei komplexeren Problemen kommt eine Strommesszange ins Spiel. Sie misst Stromflüsse berührungslos und hilft, versteckte Verbraucher oder Kurzschlüsse zu finden.

Mit diesen Werkzeugen lassen sich die meisten elektrischen Störungen zielsicher und effizient diagnostizieren.

Wann sollte ich bei elektrischen Problemen im Auto professionelle Hilfe in Anspruch nehmen?

Es gibt Situationen, in denen es ratsam ist, die Hilfe eines Experten in Anspruch zu nehmen, insbesondere wenn elektrische Probleme im Fahrzeug über einfache Prüfungen hinausgehen oder sicherheitsrelevante Systeme betroffen sind. Hier einige Beispiele:

  • Warnleuchten aktiv: Wenn Warnleuchten wie die Motorkontrollleuchte aufleuchten und die Ursache nicht klar erkennbar ist.
  • Komplizierte oder wiederkehrende Fehler: Probleme, die nach Sichtprüfungen oder dem Austausch von Sicherungen weiterhin bestehen.
  • Sicherheitsrelevante Systeme: Schwierigkeiten mit Systemen wie ABS, ESP, Airbags oder der Fahrzeugbeleuchtung.
  • Spannungsabfälle und Ladeprobleme: Probleme, die sich nicht durch einfache Messungen beheben lassen.
  • Spezialdiagnosen erforderlich: Fehler, die den Einsatz von Diagnosegeräten erfordern, z. B. zum Auslesen von Steuergeräten oder Kalibrieren von Sensoren.

Falls Sie sich unsicher im Umgang mit der Fahrzeugelektrik fühlen, ist der Besuch bei einem Fachmann dringend zu empfehlen. Unsachgemäße Reparaturen können nicht nur zu weiteren Schäden führen, sondern auch erhebliche Sicherheitsrisiken darstellen. Experten verfügen über die notwendige Ausrüstung und das Wissen, um solche Probleme effizient und zuverlässig zu lösen.
