Kabellose Kalibrierungsgeräte werden immer wichtiger in der Fahrzeugprüfung. Sie ermöglichen präzise Messungen und sparen Zeit, haben jedoch auch Risiken, wenn sie falsch eingesetzt werden.

Wichtige Punkte:

  • Präzision zählt: Abweichungen von nur 1 mm können Messfehler im Meterbereich verursachen.
  • Regelmäßige Kalibrierung: Empfohlen wird alle 6–24 Monate, je nach Nutzung.
  • Typische Fehler vermeiden: Falsche Platzierung, unzureichende Batterieladung und Vernachlässigung von Umgebungsfaktoren.
  • Vorteile kabelloser Geräte: Bewegungsfreiheit, einfache Integration in digitale Prozesse, aber anfällig für Störungen.

Tipp: Halten Sie stets die Herstellerangaben ein und führen Sie regelmäßige Wartungen durch, um präzise Ergebnisse zu sichern.

Häufige Fehler bei der Nutzung kabelloser Kalibrierungsgeräte

Aufbauend auf der in der Einführung erläuterten Bedeutung präziser Kalibrierung werden hier typische Fehlerquellen bei der Nutzung kabelloser Kalibrierungsgeräte beleuchtet.

Auslassen der Erstkalibrierung

Ein häufiger Fehler ist das Überspringen der regelmäßigen Neukalibrierung. Gerade bei intensiver Nutzung steigt das Risiko von Messabweichungen erheblich. Geräte, die täglich unter anspruchsvollen Bedingungen eingesetzt werden, benötigen deutlich kürzere Kalibrierungsintervalle als die Standardempfehlung.

Ein weiterer Punkt: GNSS-Sensoren isoliert zu kalibrieren, ohne die Einflüsse des Fahrzeugs zu berücksichtigen, kann zu erheblichen Abweichungen führen. Studien belegen diese Problematik.

Falsche Geräteplatzierung

Die korrekte Platzierung des Kalibrierungsgeräts ist entscheidend für genaue Messergebnisse. Das Nahfeld einer GNSS-Antenne reicht bis zu 2 Wellenlängen um das Element – das entspricht etwa 38 bis 51 cm. Metallische oder reflektierende Objekte in diesem Bereich können Mehrwegeffekte verursachen, die das Signal verfälschen. Dazu zählen beispielsweise Metallwände, Fahrzeuge oder Werkstattausrüstung, die Oberflächenwellen erzeugen.

Die Lösung? Halten Sie mindestens 51 cm Abstand zu metallischen Hindernissen. In Umgebungen mit starker Signalreflexion können HF-absorbierende Beschichtungen hilfreich sein, um Störungen zu minimieren. Bei schlechter Signalqualität sollten Sie zudem die Höhe oder den Azimutwinkel des Geräts anpassen, um einen störungsfreien Pfad zu finden.

Vernachlässigung von Umgebungsfaktoren

Umgebungsbedingungen werden oft unterschätzt, obwohl sie die Leistung der Geräte stark beeinflussen. Die Nutzungshäufigkeit und die spezifische Umgebung bestimmen maßgeblich den Kalibrierungsbedarf. Wie Sourcetronic GmbH betont:

Eine häufige Nutzung des Geräts hat ein entsprechend höheres Risiko von Messunsicherheiten und ein entsprechend kürzeres Kalibrierungsintervall als eine kürzere Nutzungsdauer.

Die Dichte der Umgebung spielt ebenfalls eine Rolle: Freie Sicht ist entscheidend für die Genauigkeit kabelloser Positionierungssignale. Kalibrierungen sollten daher in Bereichen mit möglichst wenig Himmelsobstruktion durchgeführt werden. Überkopf- oder Seitenhindernisse, die das Signal blockieren könnten, sollten vermieden werden.

Mangelhafte Datensicherheit bei der Übertragung

Instabile kabellose Verbindungen und ein niedriger Batteriestand können zu Datenverlusten oder unvollständigen Übertragungen führen. Besonders bei sicherheitskritischen Anwendungen können selbst kleine Fehler schwerwiegende Folgen haben. Für neue Fahrzeugtechnologien wie V2X und autonomes Fahren ist eine Positionierungsgenauigkeit von 0,1 bis 1 Meter erforderlich.

Stellen Sie sicher, dass der Akku des Geräts vor jeder Messung mindestens 20–30 % Ladung hat. Ein niedriger Batteriestand erhöht die Anfälligkeit für Störungen und kann zu plötzlichen Abschaltungen führen. Kalibrierungen sollten in störungsfreien Bereichen durchgeführt werden, um Interferenzen zu vermeiden. Digitale Kalibrierzertifikate (DCC) sind eine praktische Möglichkeit, Wartungshistorien und Kalibrierungsstatus zu dokumentieren.

Auslassen von Batterie- und Wartungsprüfungen

Regelmäßige Wartung und Batteriekontrollen sind essenziell, um die Präzision moderner Systeme wie ADAS sicherzustellen. Vernachlässigte Sensoren und Antennen können zu erheblichen Messabweichungen führen, die die Zuverlässigkeit der Ergebnisse beeinträchtigen. Laut dem Institute of Navigation:

Der durch Antennen verursachte Positionierungsfehler bei GNSS-Beobachtungen kann Meter-Niveau erreichen, und es müssen Maßnahmen ergriffen werden, um ihn zu korrigieren, insbesondere wenn GNSS-Positionierung in sicherheitskritischen Anwendungen verwendet wird.

Eine Checkliste vor der Nutzung kann helfen: Überprüfen Sie kabellose Sensoren regelmäßig auf Schäden oder Verschmutzungen, die die Signalqualität beeinträchtigen könnten. Diese systematische Wartung gewährleistet, dass gesetzliche Anforderungen eingehalten werden und die Messergebnisse präzise bleiben.

So nutzen Sie kabellose Kalibrierungsgeräte korrekt

Kabellose Kalibrierungsgeräte bieten viele Vorteile, aber um Fehlerquellen zu minimieren, ist ihre korrekte Nutzung entscheidend. Hier sind die wichtigsten Schritte, um solche Geräte effektiv einzusetzen:

Geräteeinrichtung und Inbetriebnahme

Bevor Sie das Gerät einschalten, sollten Sie die standardisierten Verfahren befolgen, wie sie beispielsweise in der VDI/VDE 2622 festgelegt sind. Diese Norm stellt sicher, dass Prüfmittel einheitlich und unabhängig von individuellen Managementsystemen genutzt werden können. Ein Blick ins Handbuch ist unerlässlich, um die spezifischen Kalibrierungsanforderungen zu verstehen.

Ein weiterer wichtiger Punkt: Überprüfen Sie die XML-Kompatibilität für digitale Kalibrierscheine (DCC). Diese ermöglichen eine maschinenlesbare Datenübertragung und eine automatisierte Weiterverarbeitung. Tools wie GEMIMEG können Ihnen helfen, digitale Kalibrierdaten effizient zu verwalten und in bestehende digitale Messketten einzubinden.

Sobald das Gerät eingerichtet ist, können Sie mit den Kalibrierungs- und Positionierungsschritten fortfahren.

Kalibrierungs- und Positionierungsschritte

Die Präzision eines Kalibrierungsgeräts hängt stark von den Umgebungsbedingungen und der Häufigkeit der Nutzung ab. Vor jeder Messung sollten Sie sicherstellen, dass das Gerät sauber ist und einwandfrei funktioniert. Insbesondere Lüfter und Filter müssen frei von Staub sein, um optimale Ergebnisse zu gewährleisten. Wie Fluke treffend formuliert:

A part may be calibrated perfectly, but the fan isn't cooling it enough to run at peak performance.

Für Anwendungen in extremen Messbereichen kann es sinnvoll sein, zusätzliche Kalibrierpunkte anzufordern. Nach einem Transport oder Standortwechsel sollten Sie immer eine Plausibilitätsprüfung durchführen, um sicherzugehen, dass das Gerät weiterhin präzise arbeitet.

Ein sorgfältig durchgeführter Kalibrierungsprozess bildet die Grundlage für eine reibungslose und zuverlässige Datenübertragung.

Datenübertragung und Aufzeichnung

Die Datenübertragung erfolgt am besten über digitale Kalibrierscheine im XML-Format. Diese liefern maschinenlesbare und interpretierbare Daten und ermöglichen eine sichere Langzeitarchivierung. Die Physikalisch-Technische Bundesanstalt (PTB) beschreibt den Nutzen der DCC so:

The DCC serves for the electronic storage, the authenticable and - if necessary - the encrypted and signed dissemination and the uniform interpretation of the calibration results.

Um Fehler durch manuelle Eingaben zu vermeiden, sollten Sie auf Machine-to-Machine-Kommunikation setzen. Speichern Sie die Daten im UTF-8-Format, um sicherzustellen, dass sie langfristig zugänglich und portabel bleiben. Ergänzend sollten Sie alle Kontextinformationen zur jeweiligen Anwendung und Umgebung dokumentieren. So können Sie mögliche Abweichungen oder Verluste in der Genauigkeit besser nachvollziehen.

Kabellose vs. kabelgebundene Kalibrierungsgeräte

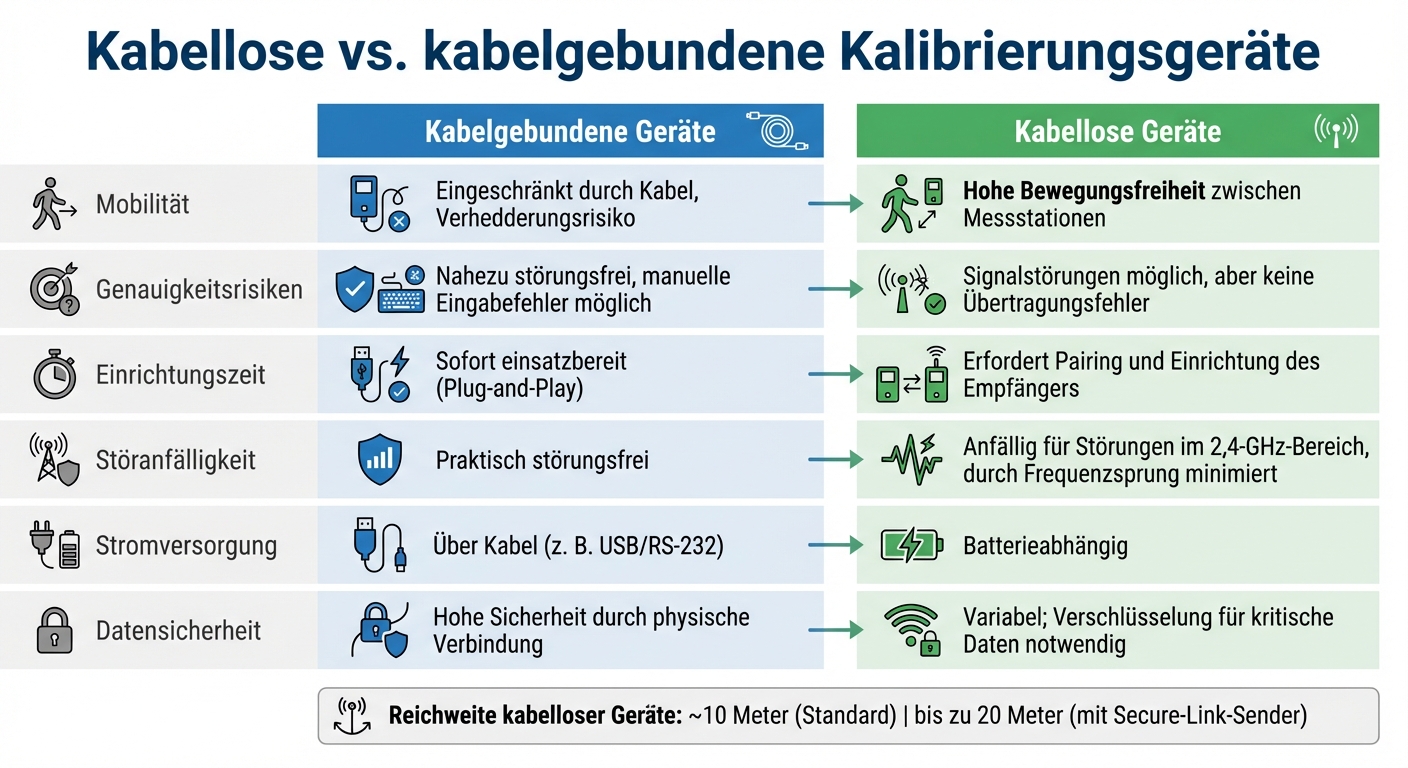

Kabellose vs. kabelgebundene Kalibrierungsgeräte im Vergleich

Kabellose vs. kabelgebundene Kalibrierungsgeräte im Vergleich

Die Entscheidung zwischen kabellosen und kabelgebundenen Kalibrierungsgeräten hängt stark von den individuellen Anforderungen ab. Kabelgebundene Systeme bieten eine direkte, physische Verbindung, die nahezu störungsfrei arbeitet. Sie eignen sich besonders gut für fest installierte Messstationen, bei denen der Bediener in der Nähe eines PCs bleibt. Ein großer Vorteil: Sie benötigen keine Batterien und sind sofort einsatzbereit – einfach anschließen und loslegen.

Kabellose Geräte hingegen lösen das Problem störender Kabel vollständig. Neben der Vermeidung von Kabelsalat spielen auch Handhabung und Systemkosten eine wichtige Rolle bei der Wahl. Michal Grosenbach, Product Manager bei Mitutoyo America Corp., beschreibt den Hauptvorteil folgendermaßen:

The greatest advantage of wireless data transfer is the elimination of cables and other equipment. A small, ergonomic transmitter on a micrometer or caliper can send measurement data to where you want and need it with a simple push of a button.

Die Reichweite kabelloser Geräte liegt in der Regel bei etwa 10 Metern, selbst in metallreichen Umgebungen. Proprietäre "Secure-Link"-Sender können diese Distanz durch Leistungsverstärkung und automatische Kanalwechsel auf bis zu 20 Meter erhöhen. Moderne kabellose Systeme verwenden fehlergeprüfte Datenpakete. Das bedeutet: Wird ein Datenpaket beschädigt, wird es nicht bestätigt, und fehlerhafte Daten gelangen nicht in Ihre Aufzeichnungen.

Ein wesentlicher Unterschied zwischen beiden Systemen liegt in der Steuerung: Kabelgebundene Geräte ermöglichen eine bidirektionale Steuerung, während kabellose Systeme diese Funktionalität noch nicht vollständig bieten. Im Folgenden erklärt eine Vergleichstabelle die Unterschiede in Mobilität, Genauigkeit und weiteren Faktoren.

Vergleichstabelle

Merkmal Kabelgebundene Geräte Kabellose Geräte
Mobilität Eingeschränkt durch Kabel, Verhedderungsrisiko Hohe Bewegungsfreiheit zwischen Messstationen
Genauigkeitsrisiken Nahezu störungsfrei, manuelle Eingabefehler möglich Signalstörungen möglich, aber keine Übertragungsfehler
Einrichtungszeit Sofort einsatzbereit (Plug-and-Play) Erfordert Pairing und Einrichtung des Empfängers
Störanfälligkeit Praktisch störungsfrei Anfällig für Störungen im 2,4-GHz-Bereich, durch Frequenzsprung minimiert
Stromversorgung Über Kabel (z. B. USB/RS-232) Batterieabhängig
Datensicherheit Hohe Sicherheit durch physische Verbindung Variabel; Verschlüsselung für kritische Daten notwendig

Kabellose Sender sind preislich nur geringfügig teurer als hochwertige USB-Kabel, erfordern jedoch zusätzliche Ausgaben für Empfänger und Batterien.

Tipps für Fahrzeugbegutachtungen mit kabellosen Geräten

Digitale Systeme für höhere Genauigkeit nutzen

Kabellose Kalibrierungsgeräte entfalten ihr volles Potenzial, wenn sie in digitale Arbeitsprozesse integriert werden. Mit digitalen Kalibrierscheinen (DCC) im XML-Format lassen sich manuelle Eingabefehler vermeiden, während gleichzeitig eine zuverlässige und konsistente Datenerfassung gewährleistet wird. Die Physikalisch-Technische Bundesanstalt (PTB) beschreibt diesen Vorteil treffend:

„Mit dem DCC im XML-Format setzen Sie auf eine maschinenlesbare, standardisierte Lösung, die Präzision und Rechtssicherheit gewährleistet und gleichzeitig Automatisierung, Effizienz und globale Konnektivität ermöglicht."

Laserbasierte 3D-Messsysteme sind ein weiterer Fortschritt: Sie können mehr als dreimal so viele Messpunkte aufnehmen wie herkömmliche Methoden. Das bedeutet nicht nur präzisere Ergebnisse, sondern auch eine deutlich kürzere Standzeit für Fahrzeuge. Besonders für ADAS-Systeme und autonomes Fahren sind extrem genaue Positionierungsdaten entscheidend. Hier sind Genauigkeiten zwischen 0,1 und 1 Meter erforderlich – ein Niveau, das nur durch eine fahrzeugspezifische GNSS-Kalibrierung erreicht werden kann. Dabei spielt das Fahrzeugchassis eine zentrale Rolle, da es die Signalempfangseigenschaften stark beeinflusst.

Das Bundesinstitut für Materialforschung und -prüfung (BAM) hebt hervor:

„Diese Strategie bietet der Industrie entscheidende Vorteile im Bereich der Qualitätssicherung, da sie Prozesse effizienter gestaltet und Fehler durch manuelle Datenverarbeitung vermeidet."

Die Kombination aus präzisen digitalen Technologien und automatisierten Prozessen schafft eine solide Grundlage für konsistente Ergebnisse, auch bei standortübergreifenden Anwendungen.

Konsistenz über alle Standorte hinweg sicherstellen

Die Integration digitaler Prozesse, gepaart mit nationalen Standards, reduziert Fehlerquellen und sorgt für einheitliche Messergebnisse. Gerade in Netzwerken mit Container-Standorten und mobilen Gutachterdiensten ist eine standardisierte Kalibrierung unverzichtbar. Digitale Kalibrierscheine ermöglichen eine automatische und fehlerfreie Übertragung der Messdaten kabelloser Geräte in zentrale Begutachtungssysteme – unabhängig davon, ob die Messungen vor Ort oder mobil durchgeführt werden.

Die VDI/VDE-Richtlinie 2622 bietet eine solide Grundlage, indem sie allgemeingültige Kalibrierverfahren definiert. Diese schaffen eine unabhängige Basis für die Prüfmittelüberwachung. Zusätzlich sorgt die Implementierung kryptografischer Signaturen bei der Übertragung der Daten dafür, dass deren Integrität und Authentizität während des gesamten Prozesses gewährleistet bleibt. Standardisierte Modelle zur Messunsicherheit gemäß ISO-GUM stellen sicher, dass Bewertungen an verschiedenen Standorten direkt vergleichbar sind.

Ein Beispiel für die praktische Anwendung: Die CUBEE Sachverständigen AG hat diese standardisierten und digitalisierten Kalibrierprozesse in ihr Netzwerk integriert. Dadurch stellt sie sicher, dass sowohl an Container-Standorten als auch bei mobilen Gutachterdiensten präzise und konsistente Fahrzeugbegutachtungen möglich sind.

Fazit

Kabellose Kalibrierungsgeräte bringen nur dann Vorteile, wenn sie richtig eingesetzt werden. Dabei ist Präzision das A und O: Schon eine Abweichung von nur 1 mm am Fahrzeug kann Messfehler von mehreren Metern verursachen, wie Kfz-Meister Tim Jahnke betont:

Only one millimeter of deviation at the car can cause several meters of deviation in measurement ranges sometimes hundreds of meters away.

Regelmäßige Kalibrierung ist entscheidend, um die Messgenauigkeit sicherzustellen. Eine Kalibrierung vor dem Einsatz stellt sicher, dass das Gerät einsatzbereit ist, während eine Nachkalibrierung bestätigt, dass keine Abweichungen während des Einsatzes aufgetreten sind. HBK bringt es auf den Punkt:

A calibration is only valid at the time of implementation.

Die empfohlenen Kalibrierintervalle variieren je nach Nutzungsintensität: Bei intensiver Nutzung alle 6 Monate, bei normaler Nutzung alle 12 Monate und bei gelegentlichem Einsatz alle 24 Monate.

Neben der Kalibrierung spielt die richtige Lagerung und Bedienung eine wichtige Rolle, um dauerhaft präzise Ergebnisse zu gewährleisten. Sensoren sollten bei Raumtemperatur aufbewahrt werden, während Batterien separat in Beuteln oder Schalen gelagert werden sollten, um Kurzschlüsse zu vermeiden. Beschädigte Geräte dürfen unter keinen Umständen verwendet werden.

Die Bedienung sollte ausschließlich von geschultem Personal durchgeführt werden. DEKRA warnt eindringlich:

Smallest impairments within manufacturer tolerances can lead to a safety-critical functional disorder.

Wichtig ist außerdem die Einhaltung der vom Hersteller vorgegebenen Umgebungsbedingungen, insbesondere in Bezug auf Temperatur- und Feuchtigkeitsgrenzen, sowie die Verwendung der spezifischen Targets und Hardware.

Digitale Prozesse, kryptografische Signaturen und standardisierte Verfahren gewährleisten fehlerfreie Messungen über verschiedene Standorte hinweg. Wer diese Grundregeln beachtet, kann das volle Potenzial kabelloser Kalibrierungsgeräte ausschöpfen. Diese Maßnahmen sichern nicht nur die Zuverlässigkeit, sondern auch den langfristigen Erfolg der Geräte.
