Nach einem Unfall oder selbst kleineren Reparaturen können Radarsensoren in Fahrzeugen verstellt sein – oft unbemerkt. Das führt zu Fehlfunktionen wie verspäteten Notbremsungen oder „Phantombremsungen“, die gefährlich werden können.

Wichtigste Gründe für eine Kalibrierung:

  • Unfall oder Stoß: Schon leichte Kollisionen können die Sensoren beeinträchtigen.
  • Reparaturen: Austausch von Stoßfängern, Windschutzscheiben oder Reifen.
  • Fahrwerksanpassungen: Änderungen wie Tieferlegungen oder Achsvermessungen.

Kernpunkte:

  • Gesetzliche Vorgaben: In Deutschland sind Kalibrierungen nach Standards wie ECE-R-10 und RED verpflichtend.
  • Sicherheitsrisiko: Fehlkalibrierte Sensoren können Hindernisse nicht korrekt erkennen.
  • Zeitaufwand: Eine Kalibrierung dauert meist 1–3 Stunden.

Unterschätzen Sie nicht die Bedeutung einer präzisen Sensorjustierung – sie schützt Leben und vermeidet rechtliche Probleme.

Wann ist eine Kalibrierung der Radarsensoren erforderlich?

Eine Kalibrierung der Radarsensoren ist nicht nur nach größeren Unfällen erforderlich. Schon kleinere Vorfälle, wie ein leichter Zusammenstoß beim Einparken oder das Überfahren eines Bordsteins, können die Ausrichtung der Sensoren beeinträchtigen. Da Radarsysteme ihre Position nicht selbstständig überprüfen, kann ein falsch eingestellter Sensor weiterhin fehlerhafte Daten an die Fahrerassistenzsysteme senden. Dies könnte dazu führen, dass ein Notbremsassistent verzögert reagiert. Im Folgenden werden typische Situationen beschrieben, die eine Kalibrierung notwendig machen.

Häufige Schäden, die eine Kalibrierung erfordern

Arbeiten an der Karosserie oder der Austausch bestimmter Komponenten gehören zu den häufigsten Gründen für eine Neukalibrierung. Dazu zählen:

  • Stoßfängerarbeiten: Das Lösen oder Ersetzen von Stoßfängern, in denen oft Radarsensoren verbaut sind.
  • Windschutzscheibentausch: Besonders bei Fahrzeugen mit integrierten Kameras.
  • Fahrwerksanpassungen: Änderungen wie Tieferlegungen, Achsvermessungen oder Anpassungen von Spur und Sturz an der Hinterachse beeinflussen den Sensorwinkel und machen eine Kalibrierung erforderlich.

Interessant ist, dass mittlerweile etwa 30 % aller Fahrzeuge in der EU mit Fahrerassistenzsystemen ausgestattet sind.

„Nur korrekt kalibrierte Radarsensoren ermöglichen eine zuverlässige Abstandsmessung und ein rechtzeitiges Eingreifen in kritischen Situationen." – H.R.W. Automotive

Je nach Fahrzeugmodell und der Komplexität des Systems dauert eine Kalibrierung in der Regel zwischen 1 und 3 Stunden. Vor der Kalibrierung der Sensoren sollte immer eine Achsvermessung durchgeführt werden, um sicherzustellen, dass die Sensoren präzise auf die geometrische Fahrachse ausgerichtet sind.

Gesetzliche und Herstellervorgaben in Deutschland

In Deutschland gibt es klare gesetzliche Vorgaben für die Kalibrierung von Radarsensoren. Die Radio Equipment Directive (RED) sowie die Norm ECE-R-10, die sich mit der elektromagnetischen Verträglichkeit befasst, sind entscheidend, um die Typgenehmigung eines Fahrzeugs zu gewährleisten. Zusätzlich fordern Hersteller gemäß der Norm ETSI EN 301 091 eine Neukalibrierung nach Reparaturen, um die korrekte Funktion der Fahrerassistenzsysteme sicherzustellen .

Ein wichtiger Punkt: Im Deutschen wird zwischen „Kalibrieren“ (Ermittlung von Abweichungen) und „Justieren“ (aktive Korrektur) unterschieden. Beide Schritte sind notwendig, um die gesetzlichen Vorgaben zu erfüllen und die Sicherheitssysteme nach Reparaturen oder Anpassungen wieder voll funktionsfähig zu machen.

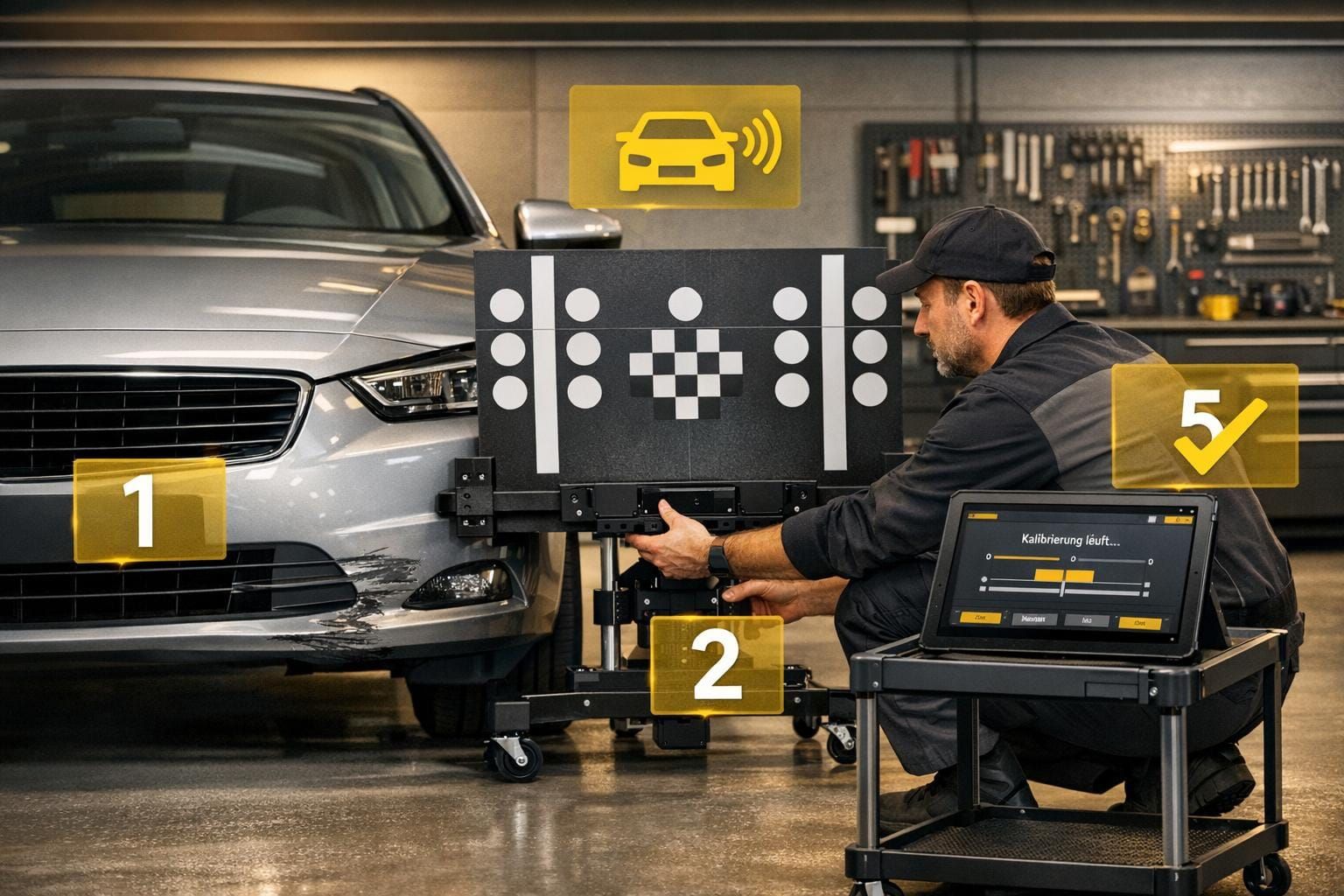

5 Schritte zur Kalibrierung von Radarsensoren

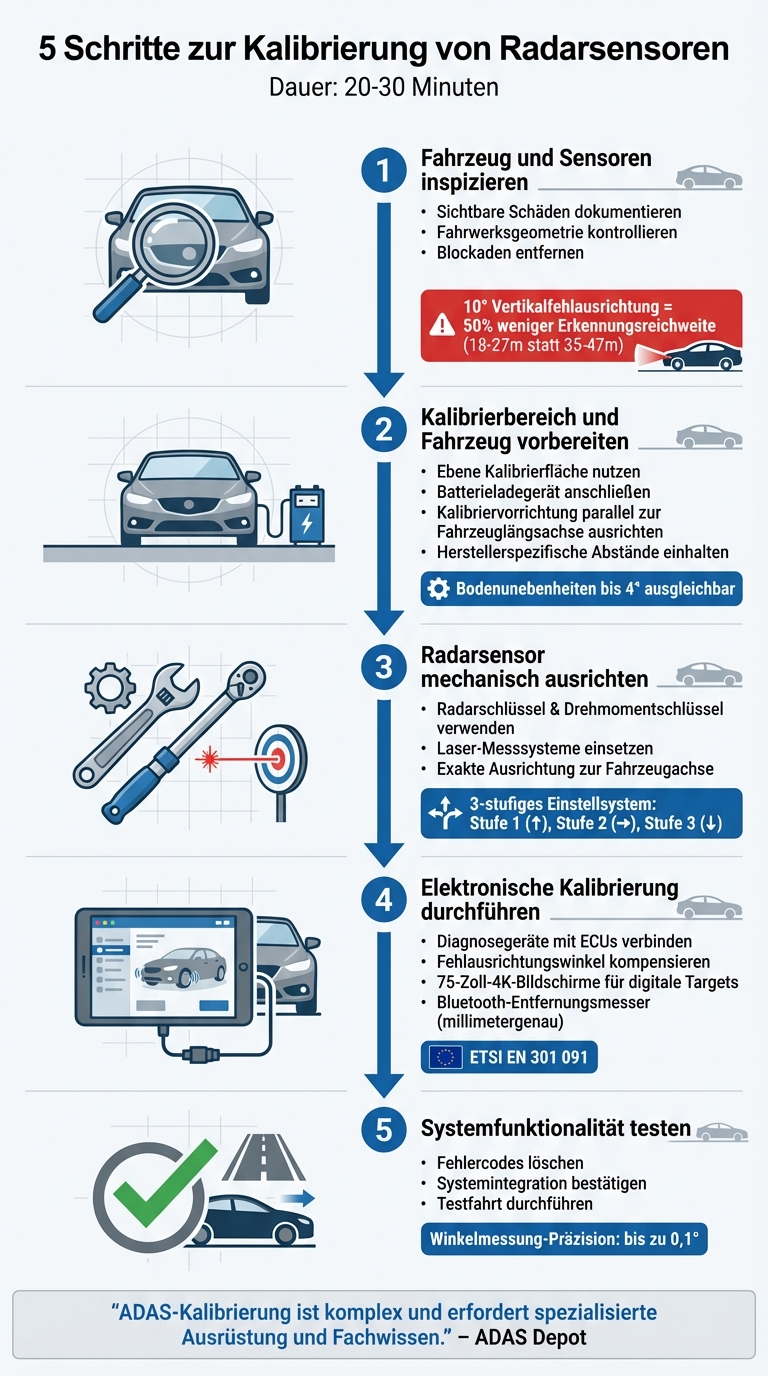

5 Schritte zur Kalibrierung von Radarsensoren nach einem Unfall

5 Schritte zur Kalibrierung von Radarsensoren nach einem Unfall

Die Kalibrierung von Radarsensoren kombiniert mechanische und elektronische Anpassungen und dauert in der Regel etwa 20–30 Minuten. Hier sind die fünf zentralen Schritte, die für eine erfolgreiche Kalibrierung erforderlich sind.

Schritt 1: Fahrzeug und Sensoren inspizieren

Vor Beginn der Kalibrierung sollte das Fahrzeug gründlich überprüft werden. Sichtbare Schäden an den Sensoren müssen dokumentiert werden. Besonders kritisch ist die Kontrolle der Fahrwerksgeometrie, da eine Vertikalfehlausrichtung von nur 10 Grad die Erkennungsreichweite für Fußgänger um bis zu 50 % reduzieren kann – von 35–47 Metern auf lediglich 18–27 Meter. Außerdem sollten eventuelle Blockaden an den Sensoren entfernt werden.

Schritt 2: Kalibrierbereich und Fahrzeug vorbereiten

Das Fahrzeug wird auf einer ebenen und dafür vorgesehenen Kalibrierfläche positioniert. Es sollte ausreichend Platz für Kalibriertargets und die benötigte Ausrüstung vorhanden sein. Zur Sicherstellung einer stabilen Spannung während des gesamten Vorgangs wird ein Batterieladegerät angeschlossen. Die Kalibriervorrichtung wird exakt parallel zur Fahrzeuglängsachse ausgerichtet, wobei die Hinterachse als Referenz dient. Systeme wie das John Bean Tru-Point können Bodenunebenheiten von bis zu 4 Grad während der Kalibrierung ausgleichen. Die herstellerspezifischen Abstände zwischen Fahrzeug und Targets werden mithilfe der Diagnosesoftware überprüft und eingehalten. Nach der korrekten Positionierung erfolgt die präzise mechanische Ausrichtung der Sensoren.

Schritt 3: Radarsensor mechanisch ausrichten

Die mechanische Ausrichtung erfordert höchste Präzision. Spezialisierte Werkzeuge wie Radarschlüssel und Drehmomentschlüssel kommen dabei zum Einsatz. Laser-Messsysteme und digitale Neigungsmesser gewährleisten, dass die Sensoren exakt zur Fahrzeugachse ausgerichtet werden. Kalibrier-Setups nutzen mehrere Targets, um die Sensoren mit den vom Hersteller gespeicherten „Zielbildern“ abzugleichen. Radarreflektoren arbeiten oft mit einem dreistufigen Einstellsystem: Stufe 1 (positiver Winkel/nach oben), Stufe 2 (vertikal) und Stufe 3 (negativer Winkel/nach unten).

Schritt 4: Elektronische Kalibrierung durchführen

Die elektronische Kalibrierung erfolgt über Diagnosegeräte wie Tablets oder Scan-Tools, die mit den elektronischen Steuergeräten (ECUs) des Fahrzeugs kommunizieren. Die Software führt den Nutzer durch den Prozess und kompensiert den „Fehlausrichtungswinkel“ programmatisch. Systeme wie das TEXA RCCS 3 EVO setzen auf 75-Zoll-4K-HD-Bildschirme, um digitale Targets im Maßstab 1:1 darzustellen. Bluetooth-Entfernungsmesser liefern dabei millimetergenaue Abstandsdaten in Echtzeit an die Software. Zudem muss die Kalibrierung den Vorschriften wie ETSI EN 301 091 für die Übertragungsleistung entsprechen.

Schritt 5: Systemfunktionalität testen

Nach der Kalibrierung wird die Funktionalität aller Fahrerassistenzsysteme überprüft. Fehlercodes werden aus den Steuergeräten gelöscht, und die Integration der Systeme wird bestätigt. Gegebenenfalls wird eine Testfahrt durchgeführt, um sicherzustellen, dass Systeme wie der Notbremsassistent oder der Abstandsregeltempomat korrekt arbeiten. Die Winkelmessung von Automobilradaren kann im Fernbereich eine Präzision von bis zu 0,1 Grad erreichen.

„ADAS-Kalibrierung ist komplex und erfordert spezialisierte Ausrüstung und Fachwissen." – ADAS Depot

Im nächsten Abschnitt werden häufige Probleme bei der Kalibrierung und deren Lösungen behandelt.

Häufige Kalibrierprobleme und Lösungen

Auch wenn die beschriebenen Schritte korrekt durchgeführt werden, können dennoch spezifische Probleme bei der Kalibrierung auftreten. Eine der größten Herausforderungen besteht darin, dass viele Fehler keine Warnleuchte aktivieren oder im Fahrzeugspeicher keinen Fehlercode hinterlassen. Ohne Spezialausrüstung wird die Diagnose dadurch erheblich erschwert. Zudem zeigen sich Fehlfunktionen von ADAS-Systemen oft erst mit Verzögerung.

Mechanische Fehlausrichtungen zählen zu den häufigsten Ursachen. Schon eine minimale Verschiebung des Radarsensors, beispielsweise um nur 2 Grad, kann zu fehlerhaften Daten führen und unkontrollierte Fahrzeugreaktionen auslösen. Solche Abweichungen können die Erkennungsreichweite drastisch verringern. Diese Probleme treten nicht nur nach Unfallreparaturen auf, sondern auch nach scheinbar harmlosen Eingriffen wie einem Reifenwechsel oder dem Austausch der Windschutzscheibe.

„Ein potenzielles Problem mit diesen Sensoren besteht darin, dass bei der Installation sichergestellt werden muss, dass keine Störungen am Sensor auftreten. Wenn der Sensor locker ist oder sich bewegt, kann er falsche Messwerte aufnehmen." – Daniel Wilson, Inhaber, DJ Wilson

Elektronische Kalibrierungsfehler entstehen oft durch eine instabile Stromversorgung oder veraltete Software. Auch Korrosion an Steckverbindungen oder beschädigte Pins im Kabelbaum können intermittierende Signalverluste verursachen, die wiederum zu unerwarteten Notbremsungen führen.

Häufige Probleme und Lösungen

Problem Auswirkung auf die Sicherheit Praktische Lösung
Software-/Firmware-Fehler System bleibt inaktiv; ACC oder AEB nicht verfügbar Firmware aktualisieren; Diagnosesoftware auf den neuesten Stand bringen
Korrosion/lockere Stecker Signalverlust; unerwartete Notbremsungen Steckverbindungen prüfen; Kabelbaum auf Wackelkontakte und Korrosion untersuchen
Niedrige Batteriespannung Kalibrierung wird unterbrochen; Daten können beschädigt sein Batterieladegerät während der Kalibrierung anschließen
Sensorfehlausrichtung Verzögerte Hinderniserkennung; falsche Bedrohungsanalyse Sensor gemäß Herstellervorgaben ausrichten; Fahrzeughöhe und Spurlinie prüfen
Umgebungsinterferenzen Kalibrierung schlägt wegen Störsignalen fehl Kalibrierbereich von reflektierenden oder metallischen Objekten freihalten

Umgebungsfaktoren spielen ebenfalls eine große Rolle. Häufig unterschätzt werden Probleme wie reflektierende Bodenbeläge, schlechte Beleuchtung oder unebene Werkstattflächen, die die Kalibrierung beeinträchtigen können. Auch falscher Reifendruck, ungleichmäßige Fahrzeugbeladung oder eine fehlerhafte Achsvermessung wirken sich negativ aus . Um solche Probleme zu vermeiden, ist eine gründliche Vorabprüfung entscheidend. Zudem sollte eine Testfahrt von mindestens 20 Minuten durchgeführt werden, um mögliche Verzögerungen bei der Fehlererkennung aufzudecken.

Wie die CUBEE Sachverständigen AG bei der Radarkalibrierung unterstützt

CUBEE Sachverständigen AG

Nach einem Unfall ist es entscheidend, die Funktion der Radarsensoren zu überprüfen. Die CUBEE Sachverständigen AG bietet hierbei eine systematische Prüfung und Dokumentation der Radarsensoren im Rahmen des Schadensgutachtens an. Neben der Bewertung sichtbarer Schäden wird dabei auch die Funktionsfähigkeit aller ADAS-Systeme (Advanced Driver Assistance Systems) digital erfasst und dokumentiert. Zwei flexible Begutachtungskanäle sorgen für eine schnelle und präzise Abwicklung.

1. Moderne Container-Standorte: An Standorten wie Radebeul stehen hochmoderne Diagnosetechniken zur Verfügung. Diese optimierten Prüfumgebungen ermöglichen präzise Sensorausrichtungen und sorgen für exakte Ergebnisse.

2. Mobile Sachverständige: Für Fahrzeuge, die nicht fahrbereit sind, kommen mobile Experten direkt vor Ort oder in die Werkstatt. Das spart Abschleppkosten und beschleunigt die Schadensabwicklung erheblich.

Die Prüfungen erfolgen stets mit kalibrierten Mess- und Diagnosesystemen, die den Anforderungen der ISO/IEC 17025 und der DAkkS-Akkreditierung entsprechen. Mithilfe von Spezialausrüstung wie Reflektoren und Messplatten werden die Radarsensoren millimetergenau ausgerichtet. Jeder Schritt der Kalibrierung wird digital dokumentiert, um eine lückenlose und gerichtsfeste Nachvollziehbarkeit für Versicherungen und Gerichte zu gewährleisten.

Ein vollständig digitaler Workflow sorgt dafür, dass alle Messdaten transparent erfasst werden. Das sichert nicht nur rechtliche Ansprüche, sondern trägt auch zur Verkehrssicherheit bei. Besonders bei vermeintlich kleinen Reparaturen wie einem Windschutzscheibentausch oder der Instandsetzung einer Stoßstange ist diese Überprüfung von großer Bedeutung. So wird sichergestellt, dass die ADAS-Systeme weiterhin einwandfrei funktionieren.

Fazit

Die detaillierten Schritte zur Radarsensor-Kalibrierung verdeutlichen, dass eine korrekte Kalibrierung nach einem Unfall entscheidend für die Sicherheit ist. Florian Hirsch von Auto Hirsch bringt es auf den Punkt:

„Fahrassistenzsysteme können nur Ihren Dienst zu 100% erledigen, wenn die Steuergeräte die genaue Einbaulage des Sensors wissen".

Die Durchführung aller Schritte – von der Sichtprüfung über mechanische und elektronische Justierungen bis hin zu Funktionstests – ist dabei unerlässlich. Dabei ist zu beachten, dass jedes Fahrzeugmodell spezifische Kalibrierungsanforderungen hat. Selbst kleinere Eingriffe wie der Austausch einer Stoßstange oder eine Tieferlegung können eine erneute Kalibrierung notwendig machen.

Die CUBEE Sachverständigen AG bietet Fahrzeughaltern in Deutschland eine praktische Lösung für diesen komplexen Prozess. Dank moderner Container-Standorte und mobiler Sachverständiger wird die Kalibrierung nahtlos in die Schadensbegutachtung eingebunden. Mit digitalen Dokumentationen, die auf DAkkS-akkreditierten Messsystemen nach ISO/IEC 17025 basieren, erhalten Kunden einen rechtssicheren Nachweis, der auch von Versicherungen und Gerichten akzeptiert wird.

Fahrzeughalter müssen sich dabei um nichts kümmern – die Experten übernehmen alles, von der Diagnose bis zur gerichtsfesten Dokumentation. Das spart nicht nur Zeit und Geld, sondern stellt auch sicher, dass alle ADAS-Systeme wieder voll funktionsfähig sind. Mit einer professionell kalibrierten Radartechnik wird die Verkehrssicherheit maximiert und der Weg zurück auf die Straße erleichtert.

FAQs

Wie erkenne ich, dass mein Radarsensor nach einem Unfall verstellt ist?

Ein falsch ausgerichteter Radarsensor zeigt sich häufig durch Fehlermeldungen oder Probleme bei Fahrerassistenzsystemen. Funktionen wie der Spurhalteassistent oder der Abstandstempomat können unzuverlässig werden. Mögliche Anzeichen sind unerwartete Warnungen oder fehlerhafte Abstandsberechnungen. Besonders nach einem Unfall oder einer Reparatur ist es wichtig, die Sensoren neu zu kalibrieren, um ihre korrekte Ausrichtung sicherzustellen und die Sicherheit im Straßenverkehr zu gewährleisten.

Kann ich nach einem Stoßfänger- oder Reifenwechsel ohne Kalibrierung weiterfahren?

Nach einem Stoßfänger- oder Reifenwechsel ist es äußerst wichtig, eine Kalibrierung der Fahrerassistenzsysteme durchzuführen. Diese Systeme, wie Sensoren und Kameras, spielen eine zentrale Rolle für die Sicherheit im Straßenverkehr. Ohne Kalibrierung können sie ungenau arbeiten, was das Risiko von Fehlfunktionen und gefährlichen Situationen erhöht. Um sicherzustellen, dass alles korrekt funktioniert, sollte die Kalibrierung unbedingt vor der nächsten Fahrt erfolgen.

Wer dokumentiert die Kalibrierung rechtssicher für Versicherung und Gericht?

Die Dokumentation der Kalibrierung wird von geschultem Fachpersonal durchgeführt, das alle relevanten Prüf- und Kalibrierparameter sorgfältig erfasst. Diese präzisen Aufzeichnungen dienen dazu, bei Bedarf Nachweise gegenüber Versicherungen oder vor Gericht erbringen zu können.
