Die Kalibrierung von Sensoren in Fahrerassistenzsystemen (ADAS) ist entscheidend für Ihre Sicherheit. Selbst kleinste Abweichungen können dazu führen, dass Systeme wie Notbremsassistenten oder Spurhalteassistenten falsch reagieren – oft ohne Warnung. Studien zeigen, dass fehlerhafte Kalibrierungen schwerwiegende Folgen haben können, wie ungebremste Kollisionen oder Phantom-Bremsungen.

Wichtige Punkte:

  • Sensoren müssen nach Reparaturen wie dem Austausch von Windschutzscheiben oder Karosseriearbeiten neu kalibriert werden.
  • Statische Kalibrierung erfolgt in der Werkstatt mit präzisen Zieltafeln, dynamische Kalibrierung auf der Straße.
  • Selbst minimale Abweichungen von 0,6 Grad können die Reaktionszeit halbieren.
  • Nach jeder Reparatur sollte ein Kalibrierungsbericht angefordert werden.

Eine korrekte Kalibrierung sorgt dafür, dass ADAS-Systeme zuverlässig funktionieren und Unfälle vermieden werden. Vernachlässigen Sie diesen Schritt nicht, denn Ihre Sicherheit hängt davon ab.

Wann müssen Sensoren kalibriert werden?

ADAS-Sensoren (Advanced Driver Assistance Systems) müssen nach bestimmten Reparaturen oder Ereignissen neu kalibriert werden. Schon kleinste Abweichungen können die Funktionalität erheblich beeinträchtigen. Eine Verschiebung von nur einem Grad kann dazu führen, dass Sensoren in 15 Metern Entfernung um mehrere Meter falsch messen. Im Folgenden werden typische Ursachen für Fehlausrichtungen und die damit verbundenen Risiken erklärt.

Ereignisse, die eine Sensor-Fehlausrichtung verursachen

Es gibt zahlreiche Situationen, die eine Neukalibrierung der Sensoren erforderlich machen:

  • Kollisionen und Karosseriearbeiten: Schäden an der Front oder am Heck sowie der Austausch von Stoßfängern, Kotflügeln oder Seitenteilen können die Sensoren verschieben.
  • Austausch von Bauteilen mit integrierten Sensoren: Dazu gehören Windschutzscheiben, die oft Frontkameras enthalten, sowie Außenspiegel mit integrierten Kameras.
  • Fahrwerks- und Lenkungsarbeiten: Änderungen an der Fahrzeughöhe oder am Spurwinkel, wie sie bei Achsvermessungen, Stoßdämpferwechseln, Fahrwerksanpassungen oder dem Austausch von Spurstangen auftreten, beeinflussen die Sensoren. Auch Arbeiten am Armaturenbrett, Airbag-Auslösungen oder Software-Updates können Fahrerüberwachungskameras beeinträchtigen.

Diese Ereignisse bergen das Risiko, dass Sensoren unbemerkt fehlausgerichtet werden – mit teils erheblichen Sicherheitsrisiken.

Risiken beim Verzicht auf die Kalibrierung

Fehlausrichtungen, die unterhalb der Selbstdiagnoseschwelle liegen, können zu gefährlichen Fehlfunktionen führen, ohne dass eine Warnleuchte aktiviert wird. Ein Beispiel hierfür präsentierte American Honda Motor Co. im November 2021 auf der SEMA-Messe. Ein Honda Civic, der auf einem Boden mit 1,5 Grad Neigung kalibriert wurde – nur 0,5 Grad über der Herstellervorgabe –, zeigte bei einem Test mit 32 km/h ein Versagen des Notbremssystems, obwohl das Diagnosegerät die Kalibrierung als „erfolgreich abgeschlossen“ meldete.

"It honestly blew through that target at 20 mph like it wasn't even there. No light on the dash, it didn't beep at us, it just punted that target." – Scott Kaboos, ehemaliger National Assistant Manager of Collision Repair Technology & Training, American Honda Motor Co.

Selbst minimale Abweichungen können drastische Folgen haben. Eine Fehlausrichtung von nur 0,6 Grad halbiert die Reaktionszeit des automatischen Notbremssystems. Dies kann von falschen Warnungen über verzögerte Bremsmanöver bis hin zum kompletten Systemausfall reichen – mit potenziell lebensgefährlichen Konsequenzen für Fußgänger und andere Verkehrsteilnehmer.

Statische vs. dynamische Kalibrierungsmethoden

Es gibt zwei Hauptansätze zur Kalibrierung von ADAS-Sensoren: die statische und die dynamische Methode. Beide zielen darauf ab, wie die Kalibrierung von ADAS-Sensoren funktioniert, um den Sensoren eines Fahrzeugs beizubringen, die Umgebung korrekt wahrzunehmen, unterscheiden sich jedoch grundlegend in der Durchführung. Welche Methode angewendet wird, hängt nicht von einer freien Wahl ab, sondern wird strikt vom Fahrzeughersteller vorgegeben und richtet sich nach der Art der durchgeführten Reparatur.

"Calibration is the process of teaching a vehicle's sensors where the real world is." – Hiran Alwis, ADAS Specialist, ADAS Project

Einige Fahrzeuge, wie der Volkswagen Golf, erfordern sogar einen kombinierten Ansatz: Die Kamera wird in der Werkstatt statisch kalibriert, während das Radarsystem dynamisch auf der Straße eingestellt wird. Die genauen Schritte sind dabei immer im Servicehandbuch des Herstellers festgelegt.

Statische Kalibrierung

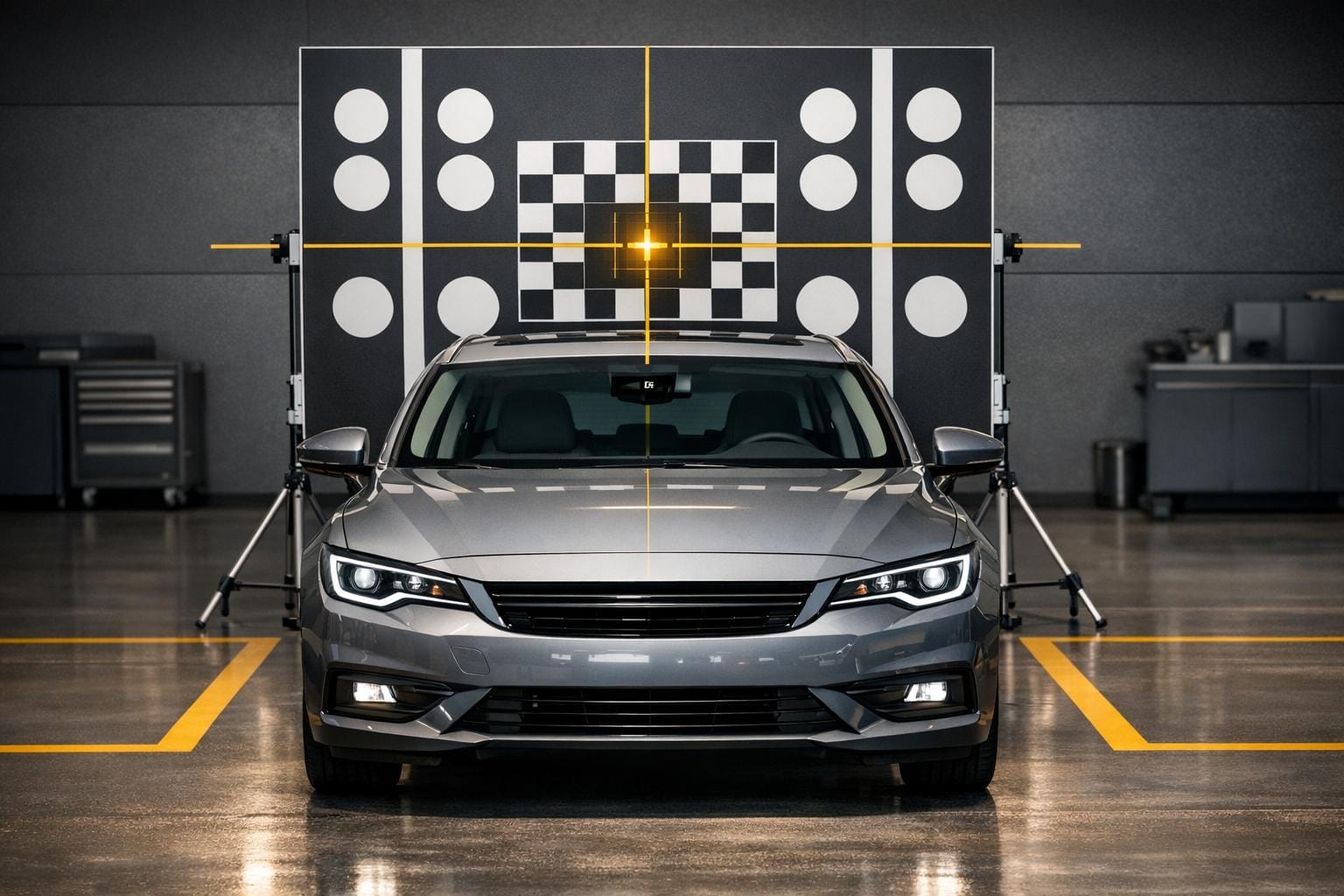

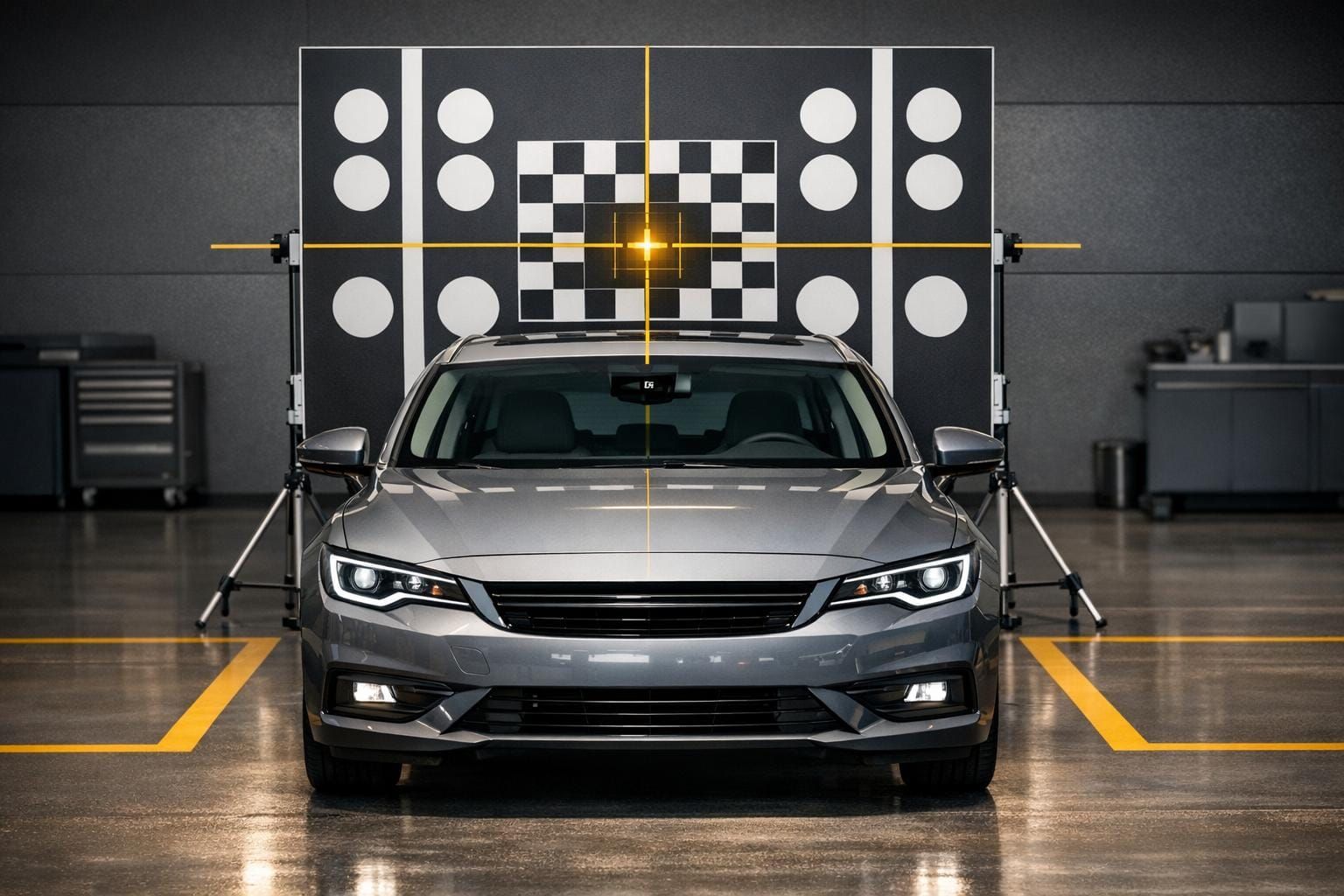

Die statische Kalibrierung findet in einer kontrollierten Werkstattumgebung statt. Das Fahrzeug wird auf einer ebenen Fläche positioniert, und der Techniker richtet eine „künstliche Welt“ aus Zieltafeln, Reflektoren und Messgeräten ein. Für einen Toyota RAV4 muss beispielsweise die Zieltafel exakt 4,5 Meter vor dem Fahrzeug in einer Höhe von 900 mm aufgestellt werden.

Ein Beispiel aus der Praxis: Im August 2025 führte ein Techniker nach dem Austausch der Windschutzscheibe eine statische Kalibrierung der Toyota Safety Sense Kamera bei einem Toyota RAV4 durch. Dazu zeichnete er eine Mittellinie auf den Boden, platzierte die Zieltafel präzise und nutzte ein Diagnosegerät, das der Kamera etwa fünf Minuten ermöglichte, das Ziel zu erfassen und einen neuen Nullpunkt zu setzen.

Der größte Vorteil dieser Methode liegt in der hohen Präzision und Wiederholbarkeit. Da die Bedingungen in der Werkstatt kontrolliert sind – wie Beleuchtung und Bodenbeschaffenheit – liefert die statische Kalibrierung konsistente Ergebnisse. Allerdings erfordert sie auch erhebliche Investitionen in spezielle Ausrüstung und ausreichend Werkstattraum.

Dynamische Kalibrierung

Die dynamische Kalibrierung erfolgt während der Fahrt auf öffentlichen Straßen. Dabei nutzt der Bordcomputer des Fahrzeugs ein Diagnosegerät, um die Umgebung „zu erlernen“. Das System überwacht Fahrbahnmarkierungen, stehende Objekte und andere Verkehrsteilnehmer bei Geschwindigkeiten zwischen 60 und 80 km/h.

Ein Beispiel: Nach dem Austausch eines Front-Radarsensors bei einem Hyundai Santa Fe im August 2025 führte ein Techniker eine dynamische Kalibrierung durch. Er schloss das Diagnosegerät an, fuhr das Fahrzeug auf einer geraden Straße mit klaren Markierungen, und das Radarsystem richtete sich aus, indem es Objekte am Straßenrand sowie andere Fahrzeuge erfasste. Hätte der Fahrer währenddessen stark gebremst oder die Spur gewechselt, wäre der Kalibrierungsprozess unterbrochen worden.

Ein Vorteil dieser Methode ist, dass sie keinen spezialisierten Werkstattraum erfordert und reale Straßenbedingungen berücksichtigt, wie etwa die Neigung der Fahrbahn. Allerdings ist die dynamische Kalibrierung wetterabhängig: Regen, Nebel oder starke Sonneneinstrahlung können die Erkennung von Fahrbahnmarkierungen erschweren.

Vergleichstabelle

Merkmal Statische Kalibrierung Dynamische Kalibrierung
Ort Kontrollierte Werkstatt Öffentliche Straßen
Erforderliche Ausrüstung Zieltafeln, Reflektoren, Lasermessgeräte, Diagnosegerät Diagnosegerät
Primäre Referenz Künstliche Ziele und geometrische Muster Reale Fahrbahnmarkierungen und Objekte
Hauptvorteil Präzise und wetterunabhängig Kein spezieller Werkstattraum nötig
Hauptnachteil Hohe Investitionen in Ausrüstung Abhängig von Verkehr und Wetter
Typische Hersteller Toyota, Honda Hyundai, Mazda

Wie sich eine fehlerhafte Kalibrierung auf die Fahrsicherheit auswirkt

Ungenau kalibrierte Sensoren bleiben oft unbemerkt, da moderne Fahrzeuge nur größere Abweichungen erkennen. Kleinere Fehlstellungen, die unterhalb der Selbstdiagnose-Schwelle liegen, lösen keine Warnleuchte aus. Dennoch können sie wichtige Sicherheitsfunktionen beeinträchtigen. Hier wird dargestellt, welche Sicherheitsrisiken auftreten können und warum eine exakte Kalibrierung so entscheidend ist.

Sicherheitsrisiken in der Praxis

Die Auswirkungen einer fehlerhaften Kalibrierung werden oft erst in kritischen Situationen deutlich. Untersuchungen am DEKRA Technology Center zeigen, dass selbst minimale Verschiebungen von Frontsensoren dazu führen können, dass Fußgänger nicht erkannt werden. Ebenso können leicht verdrehte Heckradare bei Spurwechseln zu spät warnen.

Ein besonders eindrückliches Beispiel lieferte die American Honda Motor Co. im November 2021. Auf der SEMA-Messe demonstrierte Scott Kaboos, welche Folgen eine unsaubere Kalibrierung haben kann. Ein Honda Civic wurde auf einem Boden mit einer kaum wahrnehmbaren Neigung von 1,5° kalibriert. Bei einem Test mit etwa 32 km/h versagte das Notbremssystem komplett. Das Fahrzeug kollidierte mit dem Zielobjekt, obwohl das Diagnosegerät die Kalibrierung als erfolgreich abgeschlossen hatte.

"It honestly blew through that target at 20 mph like it wasn't even there. No light on the dash, it didn't beep at us, it just punted that target." – Scott Kaboos, National Assistant Manager of Collision Repair Technology & Training, American Honda Motor Co.

Auch kleinere Unfälle, wie etwa beim Einparken, können Sensoren verschieben. Wenn dadurch der Totwinkel-Assistent beeinträchtigt wird, warnt er möglicherweise erst, wenn ein herannahendes Fahrzeug bereits gefährlich nah ist.

Ein weiteres Problem sind Phantom-Bremsungen. Hierbei interpretiert das System harmlose Objekte oder benachbarte Fahrzeuge als Hindernisse. Solche abrupten Bremsmanöver können nicht nur den Fahrer, sondern auch den nachfolgenden Verkehr gefährden. Im schlimmsten Fall führt ein falsch kalibriertes System dazu, dass das Fahrzeug ohne erkennbaren Grund vollständig zum Stillstand kommt.

Vorteile einer korrekten Kalibrierung

Im Gegensatz dazu sorgt eine präzise Kalibrierung dafür, dass Assistenzsysteme (ADAS) wie vorgesehen arbeiten und ein Höchstmaß an Sicherheit bieten.

Richtig eingestellte Sensoren erkennen Fußgänger, stehende Fahrzeuge und Fahrbahnmarkierungen zuverlässig – selbst bei höheren Geschwindigkeiten. Doch die Kalibrierung erfordert präzise Rahmenbedingungen: Ein ebener Werkstattboden (Neigung unter 1°), korrekt aufgepumpte Reifen und ein voller Tank sind essenziell. Diese Faktoren kann die Fahrzeugelektronik nicht selbst prüfen. Werden sie jedoch eingehalten, arbeitet das System innerhalb der Herstellerspezifikationen und stärkt das Vertrauen des Fahrers in die Technik.

Vergleichstabelle

Merkmal Kalibriertes System Fehlkalibriertes System
Zuverlässigkeit Hohe Präzision – Eingriffe nur bei echten Gefahren Phantom-Bremsungen oder übersehene Hindernisse
Erkennungsgenauigkeit Exakte Objekt- und Spurerkennung Hohe Fehlerquote – Objekte werden übersehen
Selbstdiagnose Meldet „OK" und funktioniert korrekt Meldet oft „OK", trotz Fehlfunktionen
Sicherheitsergebnis Kollisionen werden verhindert oder abgemildert Höheres Unfallrisiko, z. B. durch ungebremste Kollisionen
Fahrer-Feedback Rechtzeitige Warnungen (Pieptöne, Leuchten) Fehlende oder verspätete Warnungen, z. B. beim Totwinkel-Assistent

Der Kalibrierungsprozess: Schritt für Schritt

ADAS Sensor-Kalibrierungsprozess: Schritt-für-Schritt Anleitung

ADAS Sensor-Kalibrierungsprozess: Schritt-für-Schritt Anleitung

Eine genaue Kalibrierung von Sensoren ist entscheidend, damit ADAS-Systeme (Advanced Driver Assistance Systems) zuverlässig funktionieren. Dieser Prozess erfordert eine sorgfältige Vorbereitung und den Einsatz spezialisierter Werkzeuge, um die Herstellervorgaben exakt umzusetzen.

Vorbereitung und Einrichtung

Bevor die Kalibrierung beginnt, müssen die Rahmenbedingungen stimmen. Der Werkstattboden sollte absolut eben sein, da selbst eine minimale Neigung von mehr als 1° die Ergebnisse verfälschen kann. Die Beleuchtung muss gleichmäßig und ohne störende Reflexionen oder direktes Sonnenlicht sein, da solche Einflüsse die Kamerasensoren beeinträchtigen können. Wände und Böden sollten neutral und einheitlich gestaltet sein.

Am Fahrzeug selbst gibt es ebenfalls einige wichtige Punkte zu beachten: Der Reifendruck muss den Herstellerangaben entsprechen, die Radaufhängung korrekt eingestellt sein und der Kraftstofftank sollte oft mindestens halb voll sein. Honda fordert beispielsweise einen Mindestfüllstand von 50 %. Diese Details beeinflussen die Fahrzeughöhe und damit die Ausrichtung der Sensoren. Häufig ist zudem eine Achsvermessung erforderlich, bevor die Kalibrierung durchgeführt werden kann.

Zur technischen Ausstattung gehören Diagnosegeräte, die mit der Fahrzeugelektronik kommunizieren, sowie Kalibrierungsgestelle und Zieltafeln. Kamerasysteme benötigen bedruckte Tafeln, während Radarsensoren mit reflektierenden Platten oder elektronischen Simulatoren kalibriert werden. Lasermessgeräte und Senklote helfen, die Zieltafeln exakt auf der Mittellinie des Fahrzeugs auszurichten.

"A sensor on the car that is out of alignment by a fraction of an inch or even one degree will be aimed at an area significantly off-axis by 50 feet or more down the road." – AAA

Für die statische Kalibrierung wird ein Mindestplatzbedarf von etwa 9 × 15 Metern empfohlen, um die Zieltafeln im richtigen Abstand positionieren zu können. In Werkstätten mit hohem Durchsatz kommen zunehmend kollaborierende Roboter (Cobots) zum Einsatz, die die Kalibrierungsausrüstung flexibel und präzise platzieren. Sobald die Vorbereitung abgeschlossen ist, beginnt die eigentliche Kalibrierung.

Durchführung der Kalibrierung

Bei der statischen Kalibrierung wird zunächst eine Linie entlang der Fahrzeugmittellinie gezogen, die als Referenz dient. Anschließend werden Zieltafeln oder Reflektoren in vorgegebenen Höhen und Abständen aufgestellt. Das Diagnosegerät wird an die OBD-II-Schnittstelle angeschlossen und aktiviert den Kalibrierungsmodus. Der Sensor scannt die Zieltafel, um seinen Nullpunkt neu zu bestimmen.

Die dynamische Kalibrierung startet ebenfalls mit dem Diagnosegerät, das das Fahrzeug in den Lernmodus versetzt. Danach wird das Fahrzeug auf einer geraden Straße mit klar erkennbaren Fahrbahnmarkierungen bei Geschwindigkeiten zwischen 40 und 80 km/h bewegt. Während der Fahrt analysiert das System Objekte am Straßenrand und die Spurlinien, um Abweichungen zu berechnen. Dieser Prozess erfordert oft zwei Personen – eine Person fährt das Fahrzeug, während die andere das Diagnosegerät bedient. Die Kalibrierung ist abgeschlossen, wenn das Diagnosegerät eine 100%-Anzeige oder eine Erfolgsmeldung ausgibt.

Es ist wichtig, dynamische Kalibrierungen bei schlechten Lichtverhältnissen oder reflektierenden Oberflächen zu vermeiden, da Kameras unter solchen Bedingungen Schwierigkeiten haben, Fahrbahnmarkierungen korrekt zu erkennen. Nach der Kalibrierung wird durch eine abschließende Testfahrt überprüft, ob alles ordnungsgemäß funktioniert.

Überprüfung und Testfahrt

Nach der Kalibrierung ist eine Testfahrt auf öffentlichen Straßen unverzichtbar. Dabei wird geprüft, ob Systeme wie Spurhalteassistent, Spurverlassenswarnung und adaptiver Tempomat korrekt arbeiten – und das ohne Fehlalarme oder unerwartete Bremsmanöver. Das Diagnosegerät bestätigt zusätzlich, dass die Kalibrierungsroutine erfolgreich abgeschlossen wurde und keine Fehlercodes (DTCs) im System vorliegen.

Alle relevanten Parameter sollten dokumentiert werden, einschließlich der Abstände der Zieltafeln, der Wetterbedingungen während der dynamischen Tests und der verwendeten Werkzeuge. Diese Aufzeichnungen dienen nicht nur der Qualitätskontrolle, sondern auch der Haftungssicherung. Die abschließende Prüfung gewährleistet, dass das ADAS-System optimal zur Fahrsicherheit beiträgt.

Sensorkalibrierung bei Fahrzeugbegutachtungen

Kalibrierung bei Schadensgutachten

Nach einem Unfall genügt eine rein visuelle Inspektion oft nicht, da Sensoren auch ohne sichtbare Fehlermeldungen fehlausgerichtet sein können. Dies birgt erhebliche Sicherheitsrisiken. Tests aus dem September 2023 zeigten, dass selbst geringfügig verschobene Sensoren zu gefährlichen Situationen führen können: Drei Fahrzeuge mit leicht falsch positionierten Frontkameras erkannten bei 60 km/h einen Fußgänger-Dummy nicht und reagierten weder mit einer Warnung noch mit einer Bremsung.

Für eine präzise Schadensbewertung ist es entscheidend, zu prüfen, ob die Kalibrierung der Sensoren unter optimalen Bedingungen erfolgte. Dazu gehören ein ebener Untergrund mit weniger als 1° Neigung und ein korrekt eingestellter Reifendruck. Schon kleinste Abweichungen können die Leistung der Sensoren deutlich beeinträchtigen. Diese Anforderungen verdeutlichen, wie wichtig der Einsatz digitalisierter Prüfmethoden ist.

CUBEEs digitaler Ansatz

CUBEE bringt mit einem digitalen Ansatz frischen Wind in die Fahrzeugbegutachtung. Mithilfe moderner Diagnosegeräte wird sichergestellt, dass Sensoren nach einer Reparatur korrekt mit dem zentralen Steuergerät kommunizieren. Der Prozess erfasst dabei präzise alle relevanten Parameter, wie die Abstände zu Zieltafeln oder die Umgebungsbedingungen.

Dieser Ansatz ist besonders relevant, da die Nachfrage nach ADAS-Kalibrierungen (Advanced Driver Assistance Systems) in der Unfallreparaturbranche im zweiten Quartal 2025 bereits 65 % erreichte. Die mobilen Gutachter von CUBEE können direkt vor Ort, am Standort des beschädigten Fahrzeugs, prüfen, ob verdeckte elektronische Schäden vorliegen, die bei einer oberflächlichen Inspektion unbemerkt bleiben könnten. Die digital dokumentierten Ergebnisse werden in den Gutachtenbericht integriert und bieten Versicherungen sowie Werkstätten eine präzise Grundlage für Reparaturentscheidungen. So wird nicht nur die Effizienz gesteigert, sondern auch die Fahrsicherheit erheblich verbessert.

Fazit: Kalibrierung rettet Leben

Die Kalibrierung von ADAS-Sensoren ist keine optionale Wartungsmaßnahme – sie ist absolut notwendig. Bereits eine minimale Fehlausrichtung von nur einem Grad kann dazu führen, dass das System ein Ziel in 15 Metern Entfernung um etwa einen Meter verfehlt. Tests haben gezeigt, dass Fahrzeuge mit nur leicht falsch ausgerichteten Sensoren bei 60 km/h nicht in der Lage waren, einen Fußgänger-Dummy zu vermeiden.

Ein großes Problem ist, dass moderne Fahrzeuge solche Abweichungen oft nicht selbst erkennen. Das System zeigt keine Fehler an und scheint normal zu funktionieren, kann jedoch im Ernstfall versagen. Diese Tatsachen verdeutlichen, wie riskant falsch kalibrierte Sensoren sein können. Laut der NHTSA könnten standardisierte AEB-Systeme jährlich 360 Todesfälle und 24.000 Verletzungen verhindern. Diese beeindruckenden Zahlen setzen jedoch voraus, dass die Sensoren exakt kalibriert sind.

Nach jedem Unfall oder Eingriff – sei es der Austausch der Windschutzscheibe, Arbeiten am Fahrwerk oder sogar ein leichter Parkrempler – ist eine Neukalibrierung zwingend erforderlich. Bereits kleine Erschütterungen können die Sensoren aus der Ausrichtung bringen. Die Kosten für eine Kalibrierung liegen zwischen 250 € und 600 € pro System und sind gering im Vergleich zu den möglichen Folgen eines Unfalls.

Wie die Tests belegen, ist eine präzise Kalibrierung unverzichtbar. Fordern Sie nach jeder Reparatur einen formellen Kalibrierungsbericht an, der direkt aus dem Bordcomputer exportiert wird. So stellen Sie sicher, dass alle Systeme den Herstellervorgaben entsprechen. Diese Investition schützt nicht nur Sie, sondern auch alle anderen Verkehrsteilnehmer.

FAQs

Woran erkenne ich, dass meine ADAS-Sensoren falsch kalibriert sind?

Falsch eingestellte ADAS-Sensoren können zu spürbaren Problemen bei den Fahrerassistenzsystemen führen. Typische Anzeichen sind etwa eine verzögerte oder ungenaue Hinderniserkennung, Schwierigkeiten mit Spurhalte- oder Abstandswarnern und ein damit verbundenes höheres Unfallrisiko. Um die Verkehrssicherheit sicherzustellen, sollte daher regelmäßig eine Kalibrierung durchgeführt werden.

Muss ich nach einem kleinen Parkrempler wirklich kalibrieren lassen?

Ja, auch nach einem kleineren Parkrempler ist es wichtig, die Fahrerassistenzsysteme neu zu kalibrieren. Eine exakte Kalibrierung sorgt dafür, dass die Systeme weiterhin korrekt arbeiten und die Sicherheit im Straßenverkehr nicht beeinträchtigt wird.

Zahlt die Versicherung die ADAS-Kalibrierung nach einem Schaden?

Die Kosten für die ADAS-Kalibrierung werden in der Regel von der Versicherung übernommen, sofern sie im Zusammenhang mit einem Versicherungsfall steht. Eine präzise Kalibrierung ist dabei unerlässlich, um die Sicherheit im Straßenverkehr zu gewährleisten und die Systeme der Fahrerassistenz ordnungsgemäß arbeiten zu lassen.
