Spalt- und Bündigkeitsmessungen sind entscheidend für die Qualität, Sicherheit und den Werterhalt eines Fahrzeugs. Sie helfen, Fertigungsfehler, versteckte Schäden und Reparaturmängel frühzeitig zu erkennen. Moderne optische Messsysteme ersetzen ungenaue manuelle Methoden wie Fühlerlehren und bieten präzisere, kontaktlose Ergebnisse. Dies verbessert nicht nur die Fahrzeugbewertung, sondern reduziert auch langfristige Kosten durch Nacharbeiten und erhöht die Fahrsicherheit.
Wichtige Punkte:
- Spaltmaß: Abstand zwischen zwei Karosserieteilen.
- Bündigkeit: Höhendifferenz zwischen angrenzenden Flächen.
- Probleme durch Ungenauigkeit: Windgeräusche, Wasserschäden, Sicherheitsrisiken.
- Moderne Lösungen: Optische 3D-Messsysteme liefern präzise, digitale Daten.
- Vorteile: Schnellere Gutachten, weniger Fehler, höhere Transparenz.
Diese Technologien setzen neue Standards in der Fahrzeugbewertung und Reparatur.

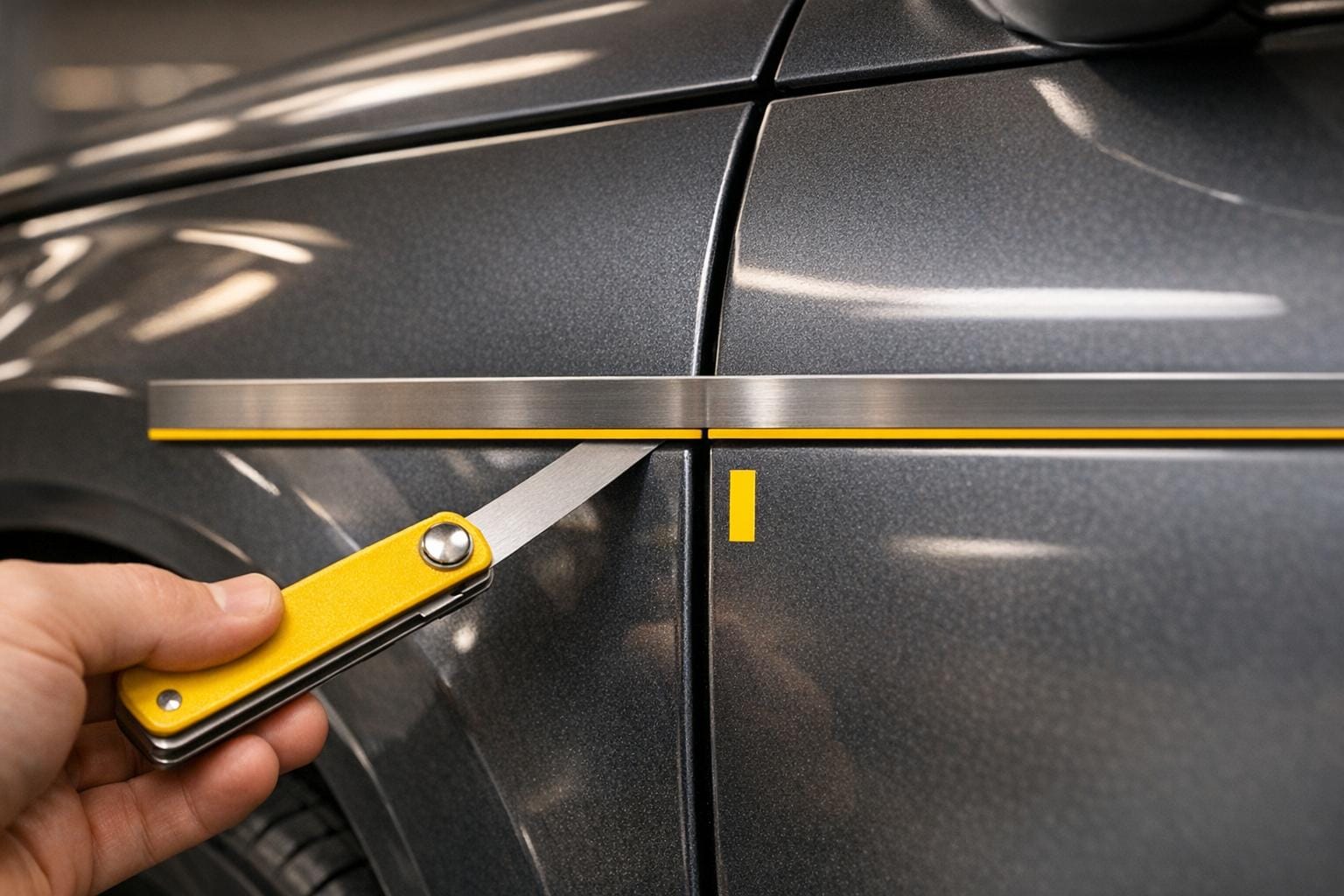

Das Problem: Ungenaue Spalt- und Bündigkeitsmessungen
Was sind Spalt- und Bündigkeitsmessungen?
Spaltmaße beziehen sich auf den Abstand zwischen zwei benachbarten Karosserieteilen, wie etwa zwischen Tür und Kotflügel. Diese Distanz wird entlang der Tangentialebene der Oberflächen gemessen. Bündigkeitsmaße hingegen erfassen die Höhendifferenz zwischen zwei Flächen, also den Versatz in senkrechter Richtung zur Tangentialebene.
„Spalt ist der Raum zwischen zwei benachbarten Oberflächen, gemessen entlang der Tangentialebene zu den untersuchten Oberflächen. Bündigkeit ist die Abweichung zwischen zwei Oberflächen, d. h. die Distanz zwischen den Oberflächen, gemessen in orthogonaler Richtung zur Tangentialebene." – Elisa Minnetti et al., Sensors Journal
Fehlausrichtungen in diesen Bereichen können die Aerodynamik eines Fahrzeugs beeinträchtigen, für erhöhte Windgeräusche sorgen und die Abdichtung gegen äußere Einflüsse schwächen. Einheitliche Spaltmaße gelten in der Fahrzeugbewertung als ein entscheidendes Qualitätsmerkmal. Abweichungen weisen oft darauf hin, dass Karosserieteile nicht präzise mit dem Chassis ausgerichtet sind.
Wie versteckte Mängel den Fahrzeugwert beeinflussen
Nicht korrekt ausgerichtete oder schlecht montierte Bauteile können zu Defekten führen, die den Wert eines Fahrzeugs erheblich mindern. Ein Beispiel: Unzureichende Abdichtungen können Wasserschäden verursachen, während erhöhte Windgeräusche den Fahrkomfort beeinträchtigen.
Im April 2024 untersuchten Forscher der CATARC Huacheng Certification in Tianjin ein A-Klasse-Fahrzeug. Nach einem 125-stündigen Schwingungstest – entsprechend etwa 300.000 km Fahrleistung – verringerte sich das Anzugsmoment der Kotflügelschrauben um 45 %. Dadurch sackte das Bauteil ab, und die Spaltmaße veränderten sich.
„Die Verbesserung der Neuartigkeit eines Produkts kann seine Qualität über den gesamten Lebenszyklus hinweg effektiv sicherstellen und ist auch ein wichtiger Aspekt zur Steigerung des Wiederverkaufswerts." – Fangchao Pang, CATARC Huacheng Certification
Diese Beispiele verdeutlichen, wie wichtig präzise Messtechniken für die Fahrzeugbewertung sind. Fehlerhafte Messungen können schwerwiegende Auswirkungen auf den wahrgenommenen Qualitätsstandard eines Fahrzeugs haben.
Was passiert, wenn Messungen falsch sind
Ungenaue Messungen können dazu führen, dass versteckte Schäden unentdeckt bleiben und Fahrzeugbewertungen fehlerhaft ausfallen. Ein gängiges Problem bei manuellen Messverfahren, wie der Nutzung von Fühlerlehren, ist deren begrenzte Genauigkeit. Mit einer typischen Auflösung von nur 0,5 mm und dem erforderlichen Kontaktdruck können diese Werkzeuge die tatsächlichen Spaltmaße verfälschen.
„In einem solchen Prozess spielt die Messunsicherheit eine fundamentale Rolle; wenn die Daten unsicher sind, wird auch die folgende Diagnose unsicher sein." – Elisa Minnetti et al., Sensors Journal
Fühlerlehren haben zudem eine systematische Einschränkung: Sie können nur Werte messen, die kleiner oder gleich dem tatsächlichen Spalt sind. Größere Werte bleiben unberücksichtigt, was zu einer systematischen Unterschätzung führt. Eine Studie bei Volkswagen Autoeuropa in Portugal zeigte, dass Monteure mit solchen handgeführten Werkzeugen keine durchgängige Datenerfassung für eine lückenlose Qualitätskontrolle erreichen konnten. Das Ergebnis: Schäden werden oft erst in späteren Fertigungsphasen entdeckt, was unnötige Reparaturkosten verursacht.
Im nächsten Abschnitt wird beleuchtet, wie moderne Technologien diese Herausforderungen meistern können.
Warum präzise Messungen bei KFZ-Gutachten und Reparaturen entscheidend sind

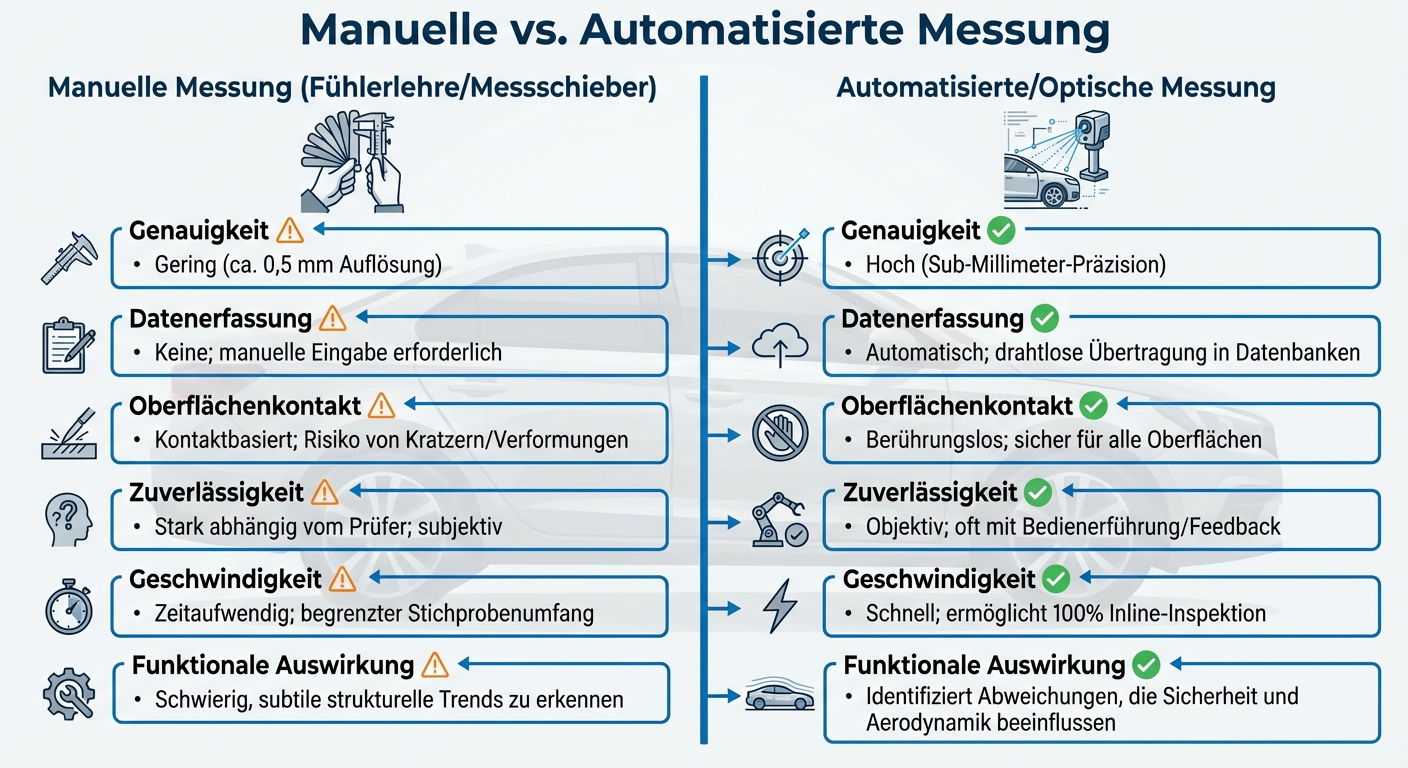

Vergleich: Manuelle vs. Automatisierte Spalt- und Bündigkeitsmessung
Strukturelle und finanzielle Auswirkungen
Fehler bei der Ausrichtung eines Fahrzeugs können sowohl die Sicherheit als auch den Wert erheblich beeinträchtigen. Besonders bei hochfesten Stählen kann eine unsachgemäße Reparatur die Festigkeit um bis zu 40 % reduzieren. Das bedeutet, dass die Karosseriestruktur nicht mehr dieselbe Schutzwirkung bietet, was im Falle eines Unfalls lebensgefährlich sein kann.
„Die Nichteinhaltung [struktureller Reparaturstandards] kann zu einem Verlust der alten Festigkeit von bis zu 40 % und damit zu einem unkalkulierbaren Sicherheits- und Produkthaftungsrisiko führen." – m.leiti.78, Autor von „Rahmenvermessung"
Auch finanziell können ungenaue Messungen teuer werden. Werden Fehler erst spät entdeckt, müssen bereits reparierte Teile nachjustiert oder komplett ausgetauscht werden [14, 16]. Zudem können schlecht ausgerichtete Spaltmaße und Bündigkeiten den Wiederverkaufswert eines Fahrzeugs erheblich senken, da sie die ästhetische und strukturelle Qualität beeinträchtigen. Langfristig entstehen durch solche Abweichungen oft zusätzliche Probleme wie ungleichmäßiger Reifenverschleiß oder Fahrwerksdefekte. Diese Beispiele zeigen klar, wie wichtig präzise Messmethoden für die Vermeidung solcher Risiken sind.
Warum manuelle Inspektion zu kurz greift
Manuelle Messungen haben ihre Grenzen. Sie liefern keine kontinuierlichen Daten und sind stark von der Erfahrung und Präzision des Prüfers abhängig. Das bedeutet, dass zwei verschiedene Prüfer bei derselben Messstelle möglicherweise unterschiedliche Ergebnisse erzielen.
Ein weiteres Problem ist der physische Kontakt. Werkzeuge wie Fühlerlehren können den Lack beschädigen oder durch Druck das Spaltmaß verfälschen. Zudem fehlt bei manuellen Methoden die Möglichkeit, Messdaten automatisch zu speichern, was eine spätere Analyse oder Dokumentation unmöglich macht.
„In einer digitalen Fabrik beeinträchtigt dieser Mangel an gespeicherten Informationen [durch manuelle Messgeräte] jede mögliche Datenanalyse." – MDPI Sensors Journal
Manuell vs. automatisierte Messung
Der Vergleich zwischen manuellen und automatisierten Messsystemen zeigt deutlich, wie überlegen moderne Technologien sind. Die folgende Tabelle fasst die Unterschiede zusammen:
| Merkmal | Manuelle Messung (Fühlerlehre/Messschieber) | Automatisierte/optische Messung |
|---|---|---|
| Genauigkeit | Gering (ca. 0,5 mm Auflösung) | Hoch (Sub-Millimeter-Präzision) |
| Datenerfassung | Keine; manuelle Eingabe erforderlich | Automatisch; drahtlose Übertragung in Datenbanken |
| Oberflächenkontakt | Kontaktbasiert; Risiko von Kratzern/Verformungen | Berührungslos; sicher für alle Oberflächen |
| Zuverlässigkeit | Stark abhängig vom Prüfer; subjektiv | Objektiv; oft mit Bedienerführung/Feedback |
| Geschwindigkeit | Zeitaufwendig; begrenzter Stichprobenumfang | Schnell; ermöglicht 100 % Inline-Inspektion |
| Funktionale Auswirkung | Schwierig, subtile strukturelle Trends zu erkennen | Identifiziert Abweichungen, die Sicherheit und Aerodynamik beeinflussen [10, 16] |
Optische Systeme, die auf Technologien wie Lasertriangulation basieren, arbeiten kontaktlos und liefern präzise, sofortige Ergebnisse. Diese Vorteile machen sie zu einer idealen Lösung für die Anforderungen moderner KFZ-Gutachten und Reparaturen.
Die Lösung: Moderne Werkzeuge zur Spalt- und Bündigkeitsmessung
Optische Messwerkzeuge
Optische Messsysteme arbeiten mit berührungsloser Lasertriangulation. Dabei wird ein Laserstrahl auf die Oberfläche projiziert, während eine Kamera das reflektierte Licht aus einem bestimmten Winkel (in der Regel 45°) aufnimmt und präzise Messwerte berechnet. Besonders violette Laser mit einer Wellenlänge von 405 nm sind ideal für glatte, lackierte oder transparente Oberflächen wie Scheinwerfer geeignet.
Im Juni 2020 entwickelten Forscher der Università Politecnica delle Marche zusammen mit Volkswagen Autoeuropa ein smartphone-integriertes Handmessgerät. Dieses System kombinierte einen violetten Laser mit einer speziell entwickelten Smartphone-Hülle, um Spaltmaße an Fahrzeugteilen wie Heckklappen und Scheinwerfern zu erfassen. Die Ergebnisse wurden direkt in die IT-Infrastruktur übertragen, was eine 100 % Qualitätskontrolle ermöglichte .
Robotergestützte Systeme wie die ZEISS ScanBox Series 8 bieten die Möglichkeit, komplette Fahrzeugkarosserien in weniger als 30 Minuten zu vermessen. Diese Systeme sind äußerst flexibel: Statt wie bei traditionellen „Messtunneln“ für jeden Messpunkt einen separaten Sensor zu benötigen, kann ein robotergeführter Sensor für verschiedene Fahrzeugmodelle eingesetzt werden. Damit eröffnen sich völlig neue Möglichkeiten für präzise Gutachten.
Wie diese Werkzeuge bei Gutachten funktionieren
Die Technik geht über die Erfassung einzelner Messpunkte hinaus und erstellt digitale Profile der gesamten Karosserie. Diese Profile werden in Echtzeit mit CAD-Modellen abgeglichen. Interessant ist, wie die Algorithmen automatisch die Messparameter anpassen, beispielsweise bei schwarzen Lackierungen, die nur 10 % des Lichts reflektieren, im Vergleich zu weißem Lack, der etwa 80 % reflektiert.
„Die geometrische Ausrichtung der zu montierenden Teile ist die wichtigste Anforderung sowohl aus ästhetischen als auch aus funktionalen Gründen." – Elisa Minnetti et al.
Eine automatische Datenspeicherung über industrielle Protokolle wie OPC-UA sorgt für eine lückenlose Dokumentation. Jedes Fahrzeug erhält ein digitales Qualitätsprofil, das später für Analysen oder als Nachweis genutzt werden kann . Smartphone-basierte Systeme bieten zudem eine visuelle Führung, die den Prüfer exakt anzeigt, wo Messungen durchzuführen sind. Dadurch werden menschliche Fehler erheblich reduziert . Diese präzisen Messdaten spielen auch bei der Fahrzeugbewertung eine zentrale Rolle.
CUBEEs digitaler Ansatz
CUBEE hebt die Fahrzeugbewertung auf ein neues Niveau, indem es diese modernen Messsysteme in seine digitalen Begutachtungsprozesse integriert. Ob an den stationären Container-Standorten oder durch mobile Gutachter vor Ort – die berührungslosen optischen Systeme liefern objektive und nachvollziehbare Messdaten. Die automatische Übertragung in digitale Datenbanken beschleunigt den gesamten Prozess und sorgt für transparente Gutachten.
Mit der Verbindung von hochpräziser Messtechnik und optimierten digitalen Workflows kann CUBEE schnelle und professionelle KFZ-Gutachten erstellen, die höchsten Qualitätsansprüchen gerecht werden.
Vorteile professioneller Spalt- und Bündigkeitsmessung
Höhere Präzision und Verlässlichkeit
Optische Messsysteme bieten objektive und reproduzierbare Daten, die unabhängig von der Person sind, die die Messung durchführt. Im Gegensatz zu manuellen Werkzeugen, die oft nur ungenaue Ergebnisse liefern, erfassen berührungslose Systeme präzise digitale Daten. Diese digitale Dokumentation ermöglicht nicht nur eine vollständige Qualitätskontrolle, sondern dient auch der langfristigen Analyse.
Ein Beispiel zeigt, dass solche Systeme den Datenaustausch in Echtzeit über OPC-UA-Protokolle mit der IT-Infrastruktur unterstützen. Dadurch wird der Bewertungsprozess transparenter und vertrauenswürdiger – ein entscheidender Faktor, insbesondere bei teuren Fahrzeugen und Oldtimern. Diese Genauigkeit bildet die Basis für effizientere Prozesse in der Schadensbewertung.
Effizientere Abläufe
Moderne Messsysteme revolutionieren die Geschwindigkeit von Schadensbewertungen. Hochentwickelte 3D-Messmaschinen wie die ZEISS ScanBox Series 8 können komplette Fahrzeugkarosserien, sowohl innen als auch außen, innerhalb von 30 Minuten vermessen. Im Vergleich dazu benötigen manuelle Verfahren weitaus mehr Zeit.
„Die frühzeitige Erkennung von Spalt und Bündigkeit verhindert sehr zeitaufwendige und kostenintensive Nacharbeiten in einem späteren Stadium." – ZEISS
Dank der Echtzeit-Datenintegration über industrielle Protokolle können Berichte schneller erstellt werden, was sowohl Kunden als auch Versicherungen zugutekommt. Systeme wie CUBEE ermöglichen eine zügige Erstellung von Gutachten, ohne dabei Kompromisse bei der Qualität einzugehen. Die beschleunigten Prozesse schaffen einen greifbaren Mehrwert für Gutachter und Fahrzeugbesitzer.
Bedeutung für Gutachter und Fahrzeugbesitzer
Für Gutachter bieten präzise Messungen die Möglichkeit, versteckte Schäden oder unsachgemäße Reparaturen eindeutig zu identifizieren. Gerade bei hochwertigen Fahrzeugen und Oldtimern, deren Bewertung oft über 50 einzelne Prüfschritte umfasst, ist die dokumentierte Präzision entscheidend. Sie dient als Grundlage für die Beurteilung des Marktwerts oder der Versicherungsstufe.
Fahrzeugbesitzer profitieren ebenfalls erheblich: Eine professionelle Schadensbewertung mit digitaler Dokumentation von Spalt- und Bündigkeitsmessungen sichert ihre Ansprüche gegenüber Versicherungen. Fehljustierte Bauteile können nicht nur die aerodynamische Effizienz, sondern auch die Aero-Akustik und die Abdichtung beeinträchtigen. Die objektiven Daten schaffen Transparenz und Nachvollziehbarkeit, die insbesondere bei Streitigkeiten oder einem Wiederverkauf von großem Vorteil sind. So stärkt die Kombination aus präziser Messung, schneller Durchführung und digitaler Dokumentation die Aussagekraft und Zuverlässigkeit von KFZ-Gutachten erheblich.
Fazit
Präzise Spalt- und Bündigkeitsmessungen sind weit mehr als nur eine Detailarbeit – sie spielen eine zentrale Rolle für die Sicherheit, den Werterhalt und die Effizienz bei Reparaturen. Gleichmäßige, schmale Spaltmaße gelten im Fahrzeugbau als ein wichtiges Qualitätsmerkmal. Sie tragen zur strukturellen Stabilität und zur funktionalen Leistung eines Fahrzeugs bei. Fehlausrichtungen hingegen können nicht nur die Aerodynamik und Abdichtung beeinträchtigen, sondern auch Probleme wie ungleichmäßigen Reifenverschleiß verursachen.
Für Gutachter bieten moderne Messsysteme die Möglichkeit, Schäden oder fehlerhafte Reparaturen präzise und nachvollziehbar zu dokumentieren. Fahrzeughalter profitieren von digitalen Messungen, die Transparenz schaffen, Ansprüche gegenüber Versicherungen untermauern und den Wiederverkaufswert ihres Fahrzeugs sichern. Diese Daten lassen sich problemlos in digitale Gutachtensysteme integrieren und ermöglichen so fundierte, objektive Bewertungen.
CUBEE setzt auf fortschrittliche Technologien, die berührungslose optische Messsysteme mit Echtzeit-Datenerfassung kombinieren. Diese Lösungen ermöglichen es, Gutachten schnell und präzise zu erstellen, ohne dabei Abstriche bei der Qualität zu machen. Dank der Container-Standorte und mobiler Gutachter können professionelle Schadensbewertungen zudem direkt vor Ort durchgeführt werden.
Eine Investition in präzise Spalt- und Bündigkeitsmessungen zahlt sich aus. Sie reduziert teure Nacharbeiten, schafft Vertrauen zwischen Werkstätten, Gutachtern und Fahrzeugbesitzern und sorgt für mehr Transparenz. Die digitale Transformation hebt den Standard für KFZ-Gutachten und Reparaturen auf ein neues Niveau und macht den gesamten Prozess effizienter und zuverlässiger.
