Wie Fahrzeugschäden bei der Unfallrekonstruktion helfen

Unfallrekonstruktionen basieren oft auf der Analyse von Fahrzeugschäden. Diese Schäden liefern objektive Hinweise auf Geschwindigkeit, Aufprallwinkel und Kollisionsdynamik. Besonders bei Unfällen mit Fußgängern oder Radfahrern spielen Längswurfweiten und Schadensmuster eine zentrale Rolle, um den Hergang genau zu rekonstruieren.

Wichtige Punkte:

• Fahrzeugschäden analysieren: Dellen, Kratzer und Verformungen zeigen Aufprallwinkel und Kräfte.
• Längswurfweite berechnen: Distanz des geschleuderten Fußgängers/Fahrrads hilft, die Geschwindigkeit zu ermitteln.
• Digitale Daten nutzen: Event Data Recorder (EDR) und Fahrerassistenzsysteme ergänzen physische Spuren.
• Schadensdokumentation: Fotos, Messungen und Spuren sichern die Grundlage für Berechnungen.
• Vermeidbarkeit prüfen: Analysen zeigen, ob der Unfall hätte verhindert werden können.

Die Kombination aus physikalischen Analysen und digitalen Daten schafft eine klare Basis für rechtliche und technische Bewertungen.

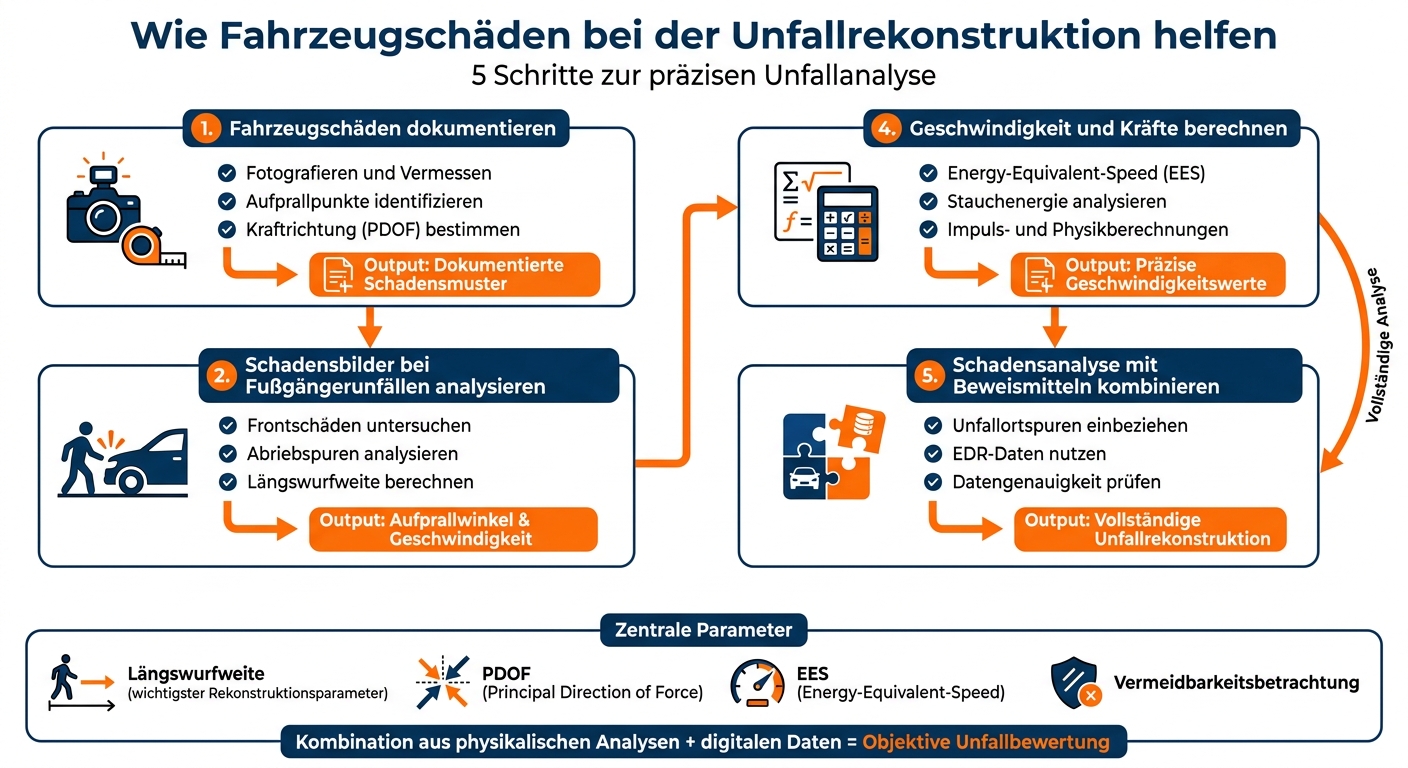

Schritt 1: Fahrzeugschäden dokumentieren

Die Spurensicherung am Fahrzeug ist der Ausgangspunkt jeder Unfallrekonstruktion. Eine gründliche und systematische Dokumentation der Schäden ist unerlässlich, da sie die Grundlage für alle weiteren Analysen bildet. Besonders bei Unfällen mit Fußgängern oder Radfahrern können selbst kleinste Spuren – wie Kratzer, Dellen oder Lackabrieb – entscheidende Hinweise auf den Unfallhergang liefern. Diese sorgfältige Erfassung ist notwendig, um später präzise Berechnungen und Analysen durchführen zu können. Nach der allgemeinen Erfassung erfolgt eine detaillierte Untersuchung einzelner Schadensbereiche.

Fotografieren und Vermessen der Schäden

Beginnen Sie mit einer umfassenden fotografischen Dokumentation des Fahrzeugs. Machen Sie sowohl Übersichtsaufnahmen als auch Detailfotos, um die Schadensverteilung und spezifische Verformungen festzuhalten. Dabei sollten alle relevanten Blickwinkel berücksichtigt werden. Zusätzlich ist es wichtig, die Tiefe der Verformungen zu messen, da diese Daten für die Berechnung der Längswurfweite entscheidend sind.

Bei Unfällen mit Fußgängern sollten auch Stoffabdrücke oder Haarreste am Fahrzeug dokumentiert werden, da sie den genauen Punkt des ersten Kontakts markieren können. Die Vermessung umfasst Abstände zwischen Schadensmerkmalen, die Höhe der Aufprallpunkte über dem Boden sowie die räumliche Ausdehnung der Verformungen in Zentimetern. Diese Messungen sind essenziell, um die Distanz – die sogenannte Längswurfweite – zu berechnen, die ein Fußgänger in Fahrtrichtung geschleudert wurde. Diese Daten helfen dabei, die genauen Aufprallpunkte und die Richtung der einwirkenden Kräfte zu bestimmen.

Aufprallpunkte und Kraftrichtung identifizieren

Die genaue Bestimmung der Aufprallpunkte liefert wichtige Erkenntnisse für die Rekonstruktion des Unfallhergangs. Der erste Kontaktpunkt und die Richtung der einwirkenden Kraft können durch die Analyse der Verformungsmuster identifiziert werden. Bei Fußgängerunfällen treten oft Schäden an der Stoßstange, der Motorhaube und der Windschutzscheibe auf. Die Position und Form dieser Schäden geben Aufschluss über den Bewegungsablauf während der Kollision.

Auch technische Systeme des Fahrzeugs können wertvolle Hinweise liefern: Ausgelöste Airbags, aktivierte Gurtstraffer oder Schäden am Unterboden – etwa bei überrollten Radfahrern – sind wichtige Indikatoren. Die Principal Direction of Force (PDOF), also die Hauptkraftrichtung beim Aufprall, lässt sich anhand der Orientierung der Verformungen bestimmen. Diese Information zeigt, aus welchem Winkel die Kollision erfolgte und ist entscheidend, um zu bewerten, ob der Unfall durch Bremsen oder Ausweichen hätte verhindert werden können. Die gewonnenen Daten dienen später als Grundlage für die Berechnung von Geschwindigkeit und Aufprallkräften.

sbb-itb-d35113a

Schritt 2: Schadensbilder bei Fußgängerunfällen analysieren

Anhand der sorgfältig dokumentierten Fahrzeugschäden werden die spezifischen Muster bei Fußgängerunfällen untersucht. Diese charakteristischen Schadensmuster helfen dabei, den Unfallhergang zu rekonstruieren. Ein zentraler Aspekt ist die Kompatibilitätsprüfung: Hierbei wird überprüft, ob die Intensität, die Richtung der Abriebspuren und die Höhe der Schäden mit der Bewegung und der Körperhaltung des Fußgängers übereinstimmen. Diese Analyse liefert wichtige Hinweise auf die Anstoßkonstellation – also den Winkel, in dem die Kollision stattfand. Danach wird untersucht, wie bestimmte Schäden an der Fahrzeugfront den Aufprallwinkel und die Dynamik der Kollision offenbaren.

Frontschäden und Aufprallwinkel untersuchen

Die Verformungen an Stoßstange, Motorhaube und Windschutzscheibe geben Aufschluss über die genaue Anstoßkonstellation. Besonders aufschlussreich ist die Richtung der Abriebspuren: Verlaufen die Kratzer beispielsweise von vorne nach hinten, lässt sich daraus die Relativbewegung zwischen Fahrzeug und Fußgänger zum Zeitpunkt des Aufpralls ableiten. Die Schadenshöhe spielt ebenfalls eine entscheidende Rolle, da sie durch die dynamischen Bewegungen des Fahrzeugs beeinflusst wird – etwa wenn die Fahrzeugfront beim Notbremsen abtaucht und sich dadurch die Höhe der Schäden an Stoßstange und Motorhaube verändert.

Auch die Tiefe der Verformungen und das Knautschverhalten der Motorhaube liefern wertvolle Informationen. Der Energy-Equivalent-Speed (EES) ist hierbei ein entscheidender Faktor. Er gibt an, mit welcher Geschwindigkeit das Fahrzeug gegen eine starre Barriere fahren müsste, um die gleiche Verformung zu erzeugen. Diese Daten helfen dabei, die Kollisionsgeschwindigkeit und die Wurfweite des Fußgängers einzuschätzen.

Fahrzeuggeschwindigkeit und Wurfweite abschätzen

"Einer der wichtigsten Rekonstruktionsparameter ist dabei die sogenannte Längswurfweite, d. h. die Wurfweite des Fußgängers in Bewegungsrichtung des Pkw." - Schimmelpfennig + Becke

Die Längswurfweite ist ein zentraler Parameter bei der Berechnung der Fahrzeuggeschwindigkeit. Sie ergänzt die Schadensanalyse um eine dynamische Komponente. Die Endposition des Fußgängers wird dokumentiert und zusammen mit der Tiefe der Schäden sowie physikalischen Gesetzen analysiert, um die Kollisionsgeschwindigkeit zu bestimmen. Diese Informationen fließen schließlich in eine Vermeidbarkeitsbetrachtung ein: Dabei wird geprüft, ob der Fahrer den Unfall durch rechtzeitigeres Reagieren oder eine geringere Geschwindigkeit hätte verhindern können.

Schritt 3: Schadensbilder bei Fahrradunfällen analysieren

Fahrradunfälle hinterlassen oft spezifische Spuren, die wichtige Hinweise auf den Unfallhergang liefern können. Da solche Kollisionen häufig mit schweren Verletzungen einhergehen, ist eine gründliche Analyse der Schäden unerlässlich. Besonders die Untersuchung von Kontaktpunkten wie Lenker, Pedale oder Fahrradrahmen spielt eine zentrale Rolle, um den Ablauf der Kollision und die Bewegungsrichtung des Fahrrads zu rekonstruieren. Im Folgenden werden typische Schäden an Fahrzeugen und Fahrrädern im Rahmen einer Schritt-für-Schritt-Anleitung zur Unfallrekonstruktion näher beleuchtet.

Seitliche Dellen und Lenkerabdrücke untersuchen

Schäden an den Seiten des Fahrzeugs – etwa an Türen, Kotflügeln oder der B-Säule – geben oft klare Hinweise auf den Kontaktpunkt mit dem Fahrrad. Besonders Lenkerabdrücke liefern wertvolle Informationen. Durch ihre Form, Tiefe und Ausrichtung lassen sich der Aufprallwinkel und die Relativgeschwindigkeit zwischen Fahrzeug und Fahrrad bestimmen. Zusätzlich können Kratzer und Abriebspuren die Bewegungsrichtung des Fahrrads während der Kollision verdeutlichen.

Auch die Schäden am Fahrrad selbst spielen eine wichtige Rolle bei der Rekonstruktion des Unfallhergangs.

Schäden am Fahrradrahmen und den Rädern bewerten

Die Verformungen am Fahrrad ergänzen die Analyse der Fahrzeugschäden. Beispielsweise weisen verbogene Rahmenteile, deformierte Felgen oder abgerissene Speichen auf die Intensität der Kollisionskräfte hin. Diese Schäden lassen Rückschlüsse auf die Relativgeschwindigkeiten der Beteiligten zu. Ein entscheidender Faktor ist dabei die sogenannte Längswurfweite – die Strecke, die das Fahrrad in Fahrtrichtung nach dem Aufprall zurücklegt. Dieser Wert ist besonders wichtig für die Berechnung der Geschwindigkeit und spielt eine zentrale Rolle in der Vermeidbarkeitsanalyse.

Schritt 4: Geschwindigkeit und Kräfte aus Schäden berechnen

In diesem Schritt geht es darum, aus den bereits analysierten Schadensbildern konkrete Werte für Geschwindigkeit und Kräfte abzuleiten. Fahrzeugschäden liefern wichtige Hinweise, um die Kollisionsgeschwindigkeit und die dabei wirkenden Kräfte zu berechnen. Diese Analysen basieren auf physikalischen Prinzipien und Vergleichsdaten aus Crashtests. Sie sind entscheidend, um die Unfallursache zu verstehen und die Frage der Vermeidbarkeit zu klären.

Stauchenergie und Verformungsanalyse anwenden

Eine zentrale Größe in der Unfallrekonstruktion ist die sogenannte Energy-Equivalent-Speed (EES). Diese gibt an, welche Geschwindigkeit einen vergleichbaren Schaden verursacht hätte. Die Grundlage dafür bilden die Verformungsdaten aus Schritt 1. Sachverständige vergleichen dabei die spezifischen Schadensmuster und die Tiefe der Verformungen mit Daten aus standardisierten Crashtests, um die absorbierte Energie zu berechnen.

„Die EES beschreibt die Geschwindigkeit, bei der die gleiche Verformungsmenge auftritt, wenn das Fahrzeug mit dieser Geschwindigkeit gegen eine nicht verformbare starre Barriere prallt und keinen nennenswerten Auslauf hat." – IUBF

Ein weiterer Aspekt, der berücksichtigt werden muss, ist die Elastizität des Fahrzeugs. Nach einem maximalen Kraftaustausch federn Fahrzeuge leicht zurück. Das bedeutet, dass die dokumentierte Verformung oft etwas geringer ist als die tatsächlich erreichte Maximalverformung. Dieses Rückfedern wird in den Berechnungen mit einbezogen.

Diese Analysen liefern die Basis für tiefergehende Untersuchungen, wie Impuls- und Energieanalysen.

Impuls- und Physikberechnungen nutzen

Die Rekonstruktion eines Unfalls stützt sich auf die grundlegenden Erhaltungssätze von Impuls und Energie. Nach dem Prinzip der Energieerhaltung entspricht die kinetische Energie vor der Kollision der Summe aus den kinetischen Energien nach der Kollision und der durch Verformung absorbierten Energie.

Es gibt zwei Ansätze, um Geschwindigkeiten zu berechnen:

• Rückrechnung: Hierbei werden die Geschwindigkeiten vor dem Aufprall aus den Endpositionen der Fahrzeuge berechnet.
• Vorwärtsrechnung: Dabei wird der Unfallablauf anhand angenommener Kollisionsgeschwindigkeiten simuliert und mit den vorhandenen Spuren verglichen.

Bevor die Geschwindigkeiten berechnet werden, wird immer eine Kompatibilitätsprüfung durchgeführt. Diese stellt sicher, dass die Schadensprofile der beteiligten Fahrzeuge zueinander passen.

Schritt 5: Schadensanalyse mit weiteren Beweismitteln kombinieren

Die präzisen Geschwindigkeits- und Kraftberechnungen aus physikalischen Simulationen sind nur ein Teil der Unfallanalyse. Um ein vollständiges Bild des Hergangs zu erhalten, müssen diese Ergebnisse mit weiteren Beweismitteln kombiniert werden. Fahrzeugschäden liefern wichtige Hinweise, doch erst durch die Einbeziehung von Unfallortspuren, digitalen Fahrzeugdaten und physikalischen Messungen entsteht eine fundierte Rekonstruktion. Im Folgenden wird beleuchtet, wie Unfallortspuren, EDR-Daten und digitale Technologien zusammenwirken, um den Unfallhergang nachvollziehbar darzustellen.

Unfallortspuren und EDR-Daten einbeziehen

Die Analyse von Frontschäden und Längswurfweiten hilft dabei, die Aufprallgeschwindigkeit zu validieren. Gleichzeitig liefern Bremsspuren, die Verteilung von Trümmern und dokumentierte Aufprallpunkte entscheidende Hinweise darauf, ob und unter welchen Umständen der Unfall vermeidbar gewesen wäre.

Moderne Fahrzeuge verfügen über Event Data Recorder (EDR), die digitale Daten wie Geschwindigkeit, Bremsverhalten und die Aktivierung von Fahrerassistenzsystemen aufzeichnen. Diese objektiven Daten ermöglichen es, die Ergebnisse der Verformungsanalyse zu überprüfen. Beispielsweise kann der Zeitpunkt, an dem ein Notbremsassistent ausgelöst wurde, mit den physischen Bremsspuren am Unfallort verglichen werden. So wird die Analyse durch unabhängige, digitale Informationen ergänzt, die das Bremsverhalten genauer beleuchten.

Datengenauigkeit durch Abgleich überprüfen

Neben den sichtbaren Spuren am Unfallort bieten digitale Aufzeichnungen eine zusätzliche Möglichkeit zur Verifizierung. Der Abgleich verschiedener Datenquellen hilft, Fehler zu minimieren und menschliche Interpretationen zu reduzieren. Die berechnete Geschwindigkeit sollte mit den EDR-Daten sowie den Unfallortspuren übereinstimmen. Besonders bei Fußgängerunfällen ist die Längswurfweite ein entscheidender Parameter, um die aus den Frontschäden abgeleiteten Geschwindigkeiten zu bestätigen.

Da moderne Fahrzeuge über zahlreiche Steuergeräte verfügen, reicht eine manuelle Analyse oft nicht aus. Hier spielt der integrative Abgleich aller verfügbaren Daten eine zentrale Rolle. Digitale Plattformen ermöglichen es, mobile Schadensaufnahmen mit EDR-Daten zu synchronisieren und alle Beweismittel zentral und DSGVO-konform zu speichern. Dieser Ansatz schafft eine solide Basis für eine präzise und umfassende Unfallrekonstruktion.

Wie die CUBEE Sachverständigen AG bei der Unfallschadensbeurteilung unterstützt

Die CUBEE Sachverständigen AG zeigt, wie moderne Begutachtungsprozesse die Rekonstruktion von Unfällen effizienter gestalten können – zusätzlich zur technischen Analyse.

Bei Unfällen mit Fußgängern oder Radfahrern, die oft schwere Verletzungen zur Folge haben, ist eine präzise Dokumentation und Analyse der Fahrzeugschäden unerlässlich. Diese Fälle erfordern eine detaillierte Rekonstruktion, und professionelle Gutachten liefern eine solide Grundlage für rechtliche Auseinandersetzungen. Dies gelingt durch die Kombination aus systematischer Spurensicherung und gründlicher Fahrzeuguntersuchung.

Mobile und containerbasierte Begutachtungsoptionen

Die CUBEE Sachverständigen AG bietet zwei flexible Ansätze für die Schadensaufnahme: mobile Gutachter und spezialisierte Container-Standorte. Mobile Gutachter kommen direkt zum beschädigten Fahrzeug, während die Container-Standorte als Drive-Through-Stationen fungieren. Diese Container sind mit hochauflösenden Kameras und optimierter Beleuchtung ausgestattet, um eine vollständige 360-Grad-Ansicht der Fahrzeugaußenseite zu gewährleisten. Der automatisierte Prozess ermöglicht eine schnelle und umfassende Schadensdokumentation – ein klarer Vorteil, insbesondere bei komplexen Unfällen mit Fußgängern oder Radfahrern.

Bei der Begutachtung werden wichtige Parameter wie Aufprallpunkte, Verformungstiefen und Kraftrichtungen erfasst, die für die Unfallrekonstruktion entscheidend sind. Für nicht fahrbereite Fahrzeuge kommt der mobile Service ins Spiel, der die Dokumentation direkt am Unfallort oder Abstellplatz ermöglicht. Diese Ansätze ergänzen die digitalen Verfahren und schaffen eine Grundlage für eine umfassende Unfallanalyse.

Digitale Prozesse für schnelle und präzise Berichte

Die CUBEE Sachverständigen AG setzt auf digitalisierte Prozesse, die KI-gestützte Analysen nutzen, um Schäden automatisch zu erkennen und zu kategorisieren. Diese Technologie beschleunigt die Erstellung gerichtsverwertbarer Gutachten und minimiert mögliche menschliche Fehler. Sämtliche digital erfassten Daten werden dabei DSGVO-konform gespeichert. Diese Integration digitaler Werkzeuge ergänzt die physische Schadensanalyse und sorgt für ein nahtloses Zusammenspiel.

Ein besonderer Vorteil für Fahrzeughalter ist die Möglichkeit, die Vermeidbarkeit des Unfalls zu bewerten. Die Gutachten zeigen auf, unter welchen Bedingungen der Unfall hätte verhindert werden können. Zudem bleibt der Service für Kunden kostenfrei, was ihn zugänglich und transparent macht.

Fazit

Die abschließende Betrachtung hebt die zentralen Erkenntnisse hervor: Fahrzeugschadensanalysen liefern die Grundlage, um Aufprallgeschwindigkeit und einwirkende Kräfte zu berechnen. Dabei spielen Aspekte wie Aufprallpunkte, Verformungen und Kraftrichtungen eine entscheidende Rolle für physikalische Berechnungen. Besonders die Längswurfweite zählt zu den wichtigsten Parametern, um die Geschwindigkeit zu ermitteln.

Erst durch die Kombination von Fahrzeugschadensanalysen, Unfallortbeweisen und digitalen Daten entsteht eine umfassende Rekonstruktion des Unfallgeschehens. So kann auch geklärt werden, ob und wie der Unfall vermeidbar gewesen wäre. Eine fundierte Vermeidbarkeitsbetrachtung schafft dabei die notwendige rechtliche Klarheit.

Die CUBEE Sachverständigen AG unterstützt diesen Prozess mit flexiblen Begutachtungsmöglichkeiten und digitalisierten Verfahren. Mobile Gutachter dokumentieren Schäden direkt vor Ort, während die Container-Standorte mit hochauflösenden Kameras eine vollständige 360-Grad-Erfassung ermöglichen. Zusätzlich beschleunigen KI-gestützte Analysen die Schadenserkennung und minimieren menschliche Fehler – ein entscheidender Vorteil bei der Erstellung gerichtsverwertbarer Gutachten. Diese digitalen Methoden gewährleisten nicht nur eine höhere Geschwindigkeit im Prozess, sondern auch die rechtliche Belastbarkeit der Gutachten.

Für Fahrzeughalter bleibt der Service kostenfrei und transparent. Die präzisen und schnell verfügbaren Daten erleichtern Experten und Anwälten eine zügige Bearbeitung der Fälle. Dadurch wird eine objektive Bewertung des Unfallhergangs ermöglicht, was zu einer fairen Beurteilung auch in komplexen Unfallsituationen beiträgt.

FAQs

Welche Fahrzeugschäden sind für die Unfallrekonstruktion besonders wichtig?

Schäden an Fahrzeugen spielen eine zentrale Rolle bei der Rekonstruktion von Verkehrsunfällen. Sie liefern entscheidende Hinweise darauf, wie sich der Unfall ereignet hat. Besonders wichtig sind dabei Schäden an der Karosserie, den Stoßfängern, sowie an Achsen und Aufhängungssystemen.

Diese Bereiche zeigen nicht nur die Art der Kollision, sondern auch, wie die Kräfte während des Aufpralls verteilt wurden. Deformationen des Fahrzeugs können zudem Aufschluss über die Geschwindigkeit des Fahrzeugs zum Zeitpunkt des Unfalls geben. Solche Details sind unerlässlich, um den genauen Ablauf des Geschehens zu rekonstruieren und ein klares Bild des Unfalls zu erhalten.

Wie genau hilft die Längswurfweite bei der Geschwindigkeitsberechnung?

Die Längswurfweite beschreibt die Strecke, die ein Fußgänger in der Fahrtrichtung eines Fahrzeugs nach einem Zusammenstoß zurücklegt. Diese Messung spielt eine zentrale Rolle in der Unfallrekonstruktion, da sie hilft, die Geschwindigkeit des Fahrzeugs zum Zeitpunkt des Unfalls zu bestimmen. Besonders bei der Untersuchung von Unfällen mit Fußgängern liefert sie entscheidende Hinweise.

Welche EDR- und Assistenzsystem-Daten sind dafür besonders relevant?

Für die Unfallrekonstruktion spielen Daten aus EDR-Systemen (Event Data Recorder) und Assistenzsystemen eine zentrale Rolle. Besonders wichtig sind dabei Informationen wie die Längswurfweite und biomechanische Parameter. Diese Daten, die maßgeblich durch die Fahrzeugtechnik bestimmt werden, liefern die Grundlage für eine detaillierte Analyse des Bewegungsablaufs und der Abläufe während des Unfalls.
