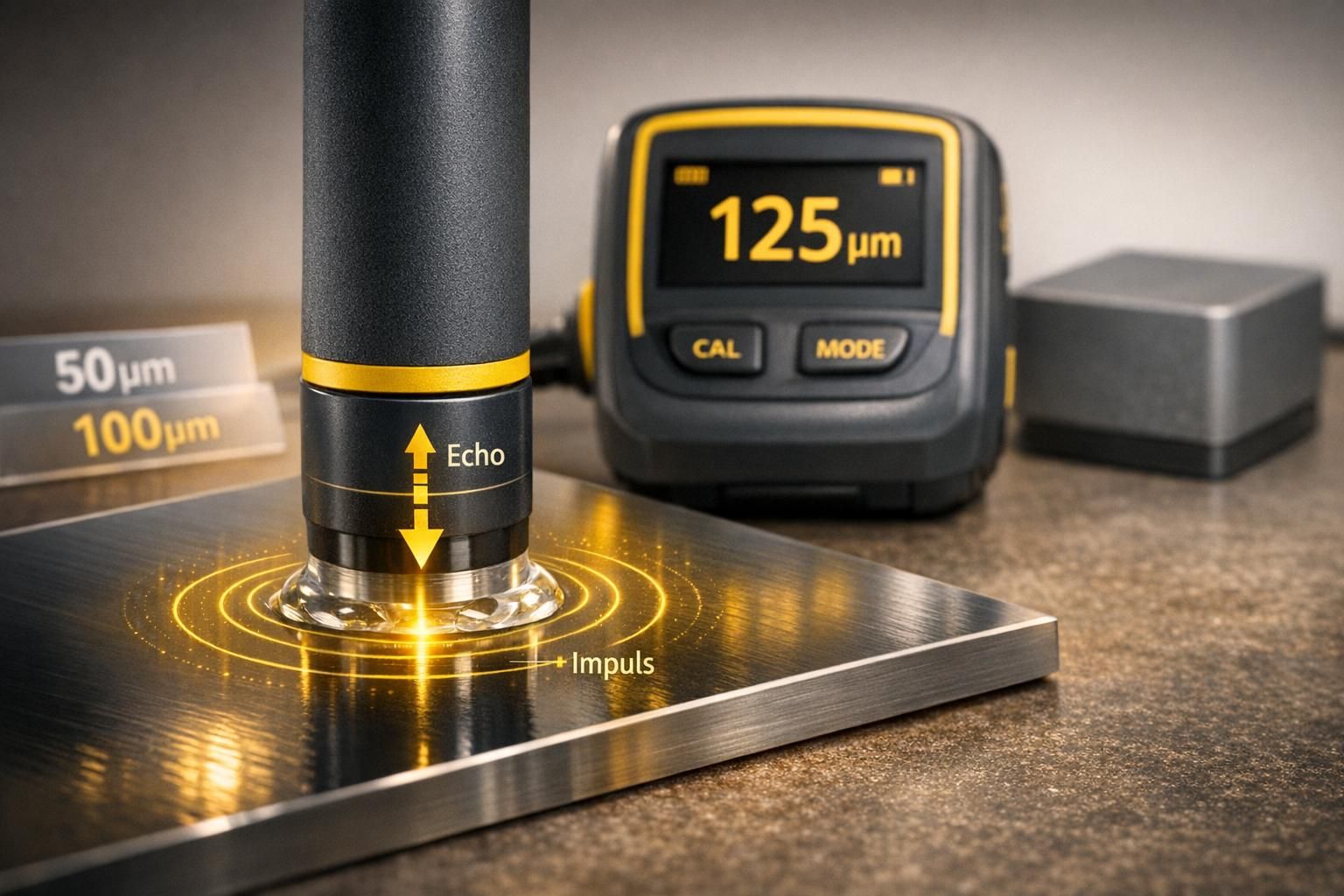

Ultraschallmessgeräte messen Lackdicken präzise auf Oberflächen wie Kunststoff oder Carbon, wo andere Methoden wie Magnet- oder Wirbelstromverfahren nicht funktionieren. Sie nutzen das Impuls-Echo-Verfahren, bei dem Schallwellen ausgesendet und reflektierte Signale analysiert werden. Die Schichtdicke wird anhand der Laufzeit der Schallwellen und der spezifischen Schallgeschwindigkeit des Materials berechnet. Diese Technik ermöglicht zerstörungsfreie Messungen, die besonders bei Fahrzeuggutachten, Reparaturbewertungen und der Überprüfung von ADAS-Sensoren hinter Kunststoffstoßfängern wichtig sind. Eine korrekte Kalibrierung und die Nutzung von Koppelmitteln wie Gel sind entscheidend für genaue Ergebnisse. Trotz höherer Kosten und einer komplexeren Bedienung bieten diese Geräte zuverlässige Ergebnisse für professionelle Anwendungen.

Wie funktioniert die Ultraschall-Messtechnologie?

Die Ultraschall-Messtechnologie nutzt ein einfaches physikalisches Prinzip: Ein Wandler wandelt elektrische Signale in hochfrequente mechanische Schwingungen um – sogenannte Ultraschallwellen –, die ins Material geleitet werden. Diese Methode eignet sich hervorragend für die präzise Messung von Lackdicken. Dabei durchdringen die Wellen die Lackschicht und werden an Grenzflächen, wie der Übergangszone zwischen Lack und Metall oder Kunststoff, reflektiert.

Die Reflexion entsteht durch Unterschiede in der akustischen Impedanz – ein Wert, der sich aus der Dichte und Schallgeschwindigkeit eines Materials ergibt. Sobald die Ultraschallwelle auf eine Grenzfläche trifft, wird ein Teil der Energie zurückgeworfen und vom Wandler erfasst. Das Gerät misst die Laufzeit (Time of Flight), also die Zeit, die der Schallimpuls für den Weg durch die Schicht, die Reflexion und den Rückweg zum Sensor benötigt.

Ausbreitung der Ultraschallwellen

Da Ultraschallwellen nicht durch Luft übertragen werden können, ist ein Koppelmittel erforderlich – meist ein Gel –, das die Lücke zwischen Sensor und Oberfläche schließt. Ohne dieses Medium würde der Schallimpuls nicht in die Lackschicht eindringen. Für die Messung werden in der Regel Longitudinalwellen verwendet, da sie schneller sind und tiefer in Materialien eindringen können. Die Frequenzen für diese Messungen liegen üblicherweise zwischen 0,5 MHz und 20 MHz. Mit dieser Grundlage lässt sich die Berechnungsformel zur Dickenbestimmung besser verstehen.

Formel zur Dickenberechnung

Die Dicke einer Schicht wird mithilfe der Formel H = (V × T) / 2 berechnet. Hierbei steht H für die Dicke, V für die Schallgeschwindigkeit im Material und T für die gemessene Hin- und Rücklaufzeit. Die Division durch zwei erfolgt, weil der Schallimpuls den Weg zur Grenzfläche und zurück zum Sensor zurücklegt.

Die Schallgeschwindigkeit unterscheidet sich je nach Material erheblich: In Stahl beträgt sie etwa 5.900 m/s, während sie in Lacken und ähnlichen Beschichtungen meist unter 2.500 m/s liegt. Wird ein Gerät, das auf Stahl kalibriert ist, fälschlicherweise für Lackmessungen eingesetzt, können die Messwerte um das 2,35-Fache zu hoch ausfallen. Daher ist es entscheidend, das Gerät korrekt auf die spezifische Schallgeschwindigkeit des zu messenden Materials zu kalibrieren, um verlässliche Ergebnisse zu erhalten.

Funktionsweise von Ultraschall-Dickenmessgeräten

Ultraschall-Dickenmessgeräte arbeiten nach dem Prinzip des Impuls-Echos: Ein Ultraschallimpuls wird in das Material gesendet, durchquert es und wird an einer Grenzfläche – wie einer Rückwand oder einem Defekt – reflektiert. Das Gerät misst die Laufzeit (Time of Flight) dieses Signals mit höchster Präzision. Mithilfe der bekannten Schallgeschwindigkeit des Materials wird aus diesem Zeitintervall die Dicke berechnet. Sobald die reflektierte Welle zurückkehrt, wandelt der Sensor sie in ein elektrisches Signal um, das von der Software analysiert wird. Dieses Verfahren, bekannt als Puls-Echo-Verfahren, unterscheidet sich von der Durchschallungsmethode, bei der zwei separate Wandler auf gegenüberliegenden Seiten des Materials eingesetzt werden. Im nächsten Abschnitt wird der Prozess der Signalübertragung und -erkennung genauer beleuchtet.

Impulsaussendung und Echo-Erkennung

Während der Messung durchdringt der Ultraschallimpuls sowohl die Lackschicht als auch das darunterliegende Substrat. An jeder Grenzfläche, beispielsweise zwischen Lack und Metall oder an der Rückseite des Blechs, treten aufgrund der unterschiedlichen akustischen Impedanz Reflexionen auf. Je größer der Unterschied in der akustischen Impedanz ist – wie zwischen Metall und Luft –, desto stärker ist das Echo.

Moderne Ultraschallgeräte bieten verschiedene Darstellungsmodi, darunter A-Scan (Amplitude über Zeit), B-Scan (Querschnittsansicht mit Tiefendarstellung) und C-Scan (zweidimensionale Flächenkarte). Diese Visualisierungen ermöglichen nicht nur die Bestimmung der Materialdicke, sondern auch die Erkennung von Unregelmäßigkeiten oder Schichtstrukturen. Dank dieser präzisen Echo-Erkennung können unterschiedliche Messmodi verwendet werden, um sowohl Beschichtungs- als auch Substratdicken exakt zu messen.

Messmodi für Beschichtungen und Substrate

Für die Messung von Lackdicken an Fahrzeugen stehen zwei spezialisierte Modi zur Verfügung: Echo-Echo und Through-Coating (THRU-COAT).

Im Echo-Echo-Modus wird das Zeitintervall zwischen zwei aufeinanderfolgenden Rückwandechos gemessen. Diese mehrfachen Echos treten ausschließlich im Metall auf, wodurch die Lackschicht automatisch ignoriert wird. Das macht diesen Modus ideal, um die tatsächliche Dicke des Blechs unter der Beschichtung zu ermitteln.

„Bei beschichteten Metallen können diese mehrfachen Echos nur im Metall und nicht in der Beschichtung auftreten. Deshalb stellt das Intervall zwischen jedem Echopaar... nur die Dicke des Metalls dar, nachdem die Beschichtung entfernt wurde." – GVDA Instrument

Der Through-Coating-Modus hingegen nutzt Software, um das erste Echo (von der Lackschicht) von den nachfolgenden Echos (vom Substrat) zu trennen. So können sowohl die Lackdicke als auch die Metalldicke separat gemessen werden. Allerdings setzt dieser Modus eine relativ glatte Oberfläche voraus und ist auf Temperaturen bis etwa 50 °C beschränkt. Der Echo-Echo-Modus kann hingegen mit geeigneten Sonden Temperaturen von bis zu 500 °C messen.

Merkmal Echo-Echo-Modus Through-Coating-Modus
Anwendungsbereich Metalldicke durch Lack messen Lack- und Metalldicke getrennt messen
Anforderung Mehrere Rückwandechos nötig Ein Rückwandecho ausreichend
Oberflächenzustand Funktioniert auch bei rauen Beschichtungen Benötigt relativ glatte Oberfläche
Temperaturgrenze Bis ~500 °C (mit passender Sonde) Bis ~50 °C
Messbereich (Metall) Eingeschränkter Bereich 1 mm bis 50 mm (in Stahl)

Vorbereitung und Kalibrierung

Bevor Sie mit der Messung beginnen, ist es wichtig, die Fahrzeugoberfläche gründlich zu reinigen. Schmutz, Staub und lose Partikel können die Genauigkeit der Messungen beeinträchtigen. Ultraschallgeräte sollten zudem regelmäßig in der Luft genullt werden – insbesondere nach längerer Nutzung oder bei Temperaturveränderungen.

Verwendung von Koppelmitteln für präzise Messungen

Ohne ein Koppelmittel entsteht eine Luftschicht, die den Schall blockiert. Ein passendes Koppelmittel überbrückt diese Lücke zwischen der Sonde und der Oberfläche. Typischerweise werden Glykol-Gel oder, bei glatten Oberflächen, ein Tropfen Wasser verwendet, um die Luftschicht zu eliminieren und die Sonde vor Abnutzung zu schützen.

„Die Hauptfunktion des Ultraschall-Koppelmittels besteht darin, die Luft zwischen der Sonde und der Oberfläche des zu messenden Werkstücks zu beseitigen, damit Ultraschallwellen effektiv in das zu messende Werkstück eindringen können." – YUSHI Instruments

Die Wahl des Koppelmittels hängt von der Oberflächenbeschaffenheit ab: Hochviskose Mittel sind ideal für raue Oberflächen, während niedrigviskose Varianten für glatte Flächen ausreichen. Nach jeder Messung sollten Sonde und Oberfläche mit einem weichen Tuch gereinigt werden, um Rückstände zu entfernen.

Kalibrierung für verschiedene Materialien

Nach der Reinigung der Oberfläche und der Auswahl des passenden Koppelmittels ist eine präzise Kalibrierung des Messgeräts unerlässlich. Die Schallgeschwindigkeit im Gerät muss auf das zu prüfende Material eingestellt werden. Ein Gerät, das auf Stahl kalibriert ist, würde die Lackdicke beispielsweise um das 2,35-Fache überschätzen.

Die Kalibrierung sollte mit Kunststoff-Shims bekannter Dicke auf einer glatten Oberfläche überprüft werden. Solche Kalibrierstandards kosten zwischen 175 € und 345 €. Eine tägliche Überprüfung der Kalibrierung, insbesondere bei Wechseln zwischen verschiedenen Beschichtungen, sorgt für zuverlässige und konsistente Messergebnisse.

Lackdickenmessung am Fahrzeug in der Praxis

Um genaue Messwerte zu erhalten, sollte die Sonde senkrecht auf den Lack aufgesetzt werden. Bei Fahrzeugen empfiehlt es sich, Messungen an mehreren Stellen wie Dach, Motorhaube und Türen vorzunehmen. So lässt sich ein umfassendes Bild des Lackzustands erstellen.

Die Lackschicht eines Neuwagens liegt in der Regel bei 100–160 µm und setzt sich aus Grundierung, Basis- und Klarlack zusammen. Eine möglichst glatte Oberfläche ist wichtig, da stark gewölbte Bereiche das Echo verfälschen und zu ungenauen Ergebnissen führen können. Diese Methode ermöglicht eine komplett zerstörungsfreie Analyse, worauf im nächsten Abschnitt näher eingegangen wird.

Einseitiger Zugang für zerstörungsfreie Prüfung

Ein großer Vorteil der Ultraschalltechnik ist, dass Messungen einseitig durchgeführt werden können. Anders als bei invasiven Verfahren müssen weder Lackschichten entfernt noch Karosserieteile demontiert werden, um die Schichtdicke oder das darunterliegende Material zu prüfen. Dies ist besonders relevant bei Leasing- oder Premiumfahrzeugen, bei denen der Originalzustand erhalten bleiben soll.

Durch die Technologie lassen sich Beschichtung und Substrat (z. B. Metall oder Kunststoff) unterscheiden, da diese Materialien unterschiedliche Schallgeschwindigkeiten aufweisen. So beträgt die Schallgeschwindigkeit in Stahl etwa 5.900 m/s, während sie in Lack unter 2.500 m/s liegt.

Erkennung von Reparaturen und Lackabweichungen

Dank der präzisen Echomessung können Abweichungen in der Lackdicke eindeutig identifiziert werden. Ultraschallmessgeräte sind besonders hilfreich, um Reparaturstellen oder Lackunterschiede zu erkennen. Nachlackierte oder reparierte Bereiche weisen oft deutlich höhere Werte auf – typischerweise zwischen 200 und 300 µm oder mehr. Solche Abweichungen sind ein klarer Hinweis auf frühere Unfallreparaturen oder Spachtelarbeiten.

„Besonders bei Leasing-Fahrzeugen ist diese Methode wichtig, um die Reparaturqualität zu bestimmen." – Christoph Hendel

Durch den Vergleich von Messwerten an verschiedenen Karosserieteilen lassen sich Unregelmäßigkeiten schnell feststellen. Bei modernen Fahrzeugen mit radarbasierten Fahrerassistenzsystemen, die hinter Kunststoffstoßfängern montiert sind, spielt die präzise Messung auf Kunststoff eine entscheidende Rolle. Eine zu dicke Lackschicht kann die Funktion der Sensoren beeinträchtigen. Für solche Kunststoffsubstrate sind ultraschallbasierte Geräte unverzichtbar, da magnetische und Wirbelstromverfahren hier nicht einsetzbar sind.

Vor- und Nachteile von Ultraschall-Lackdickenmessgeräten

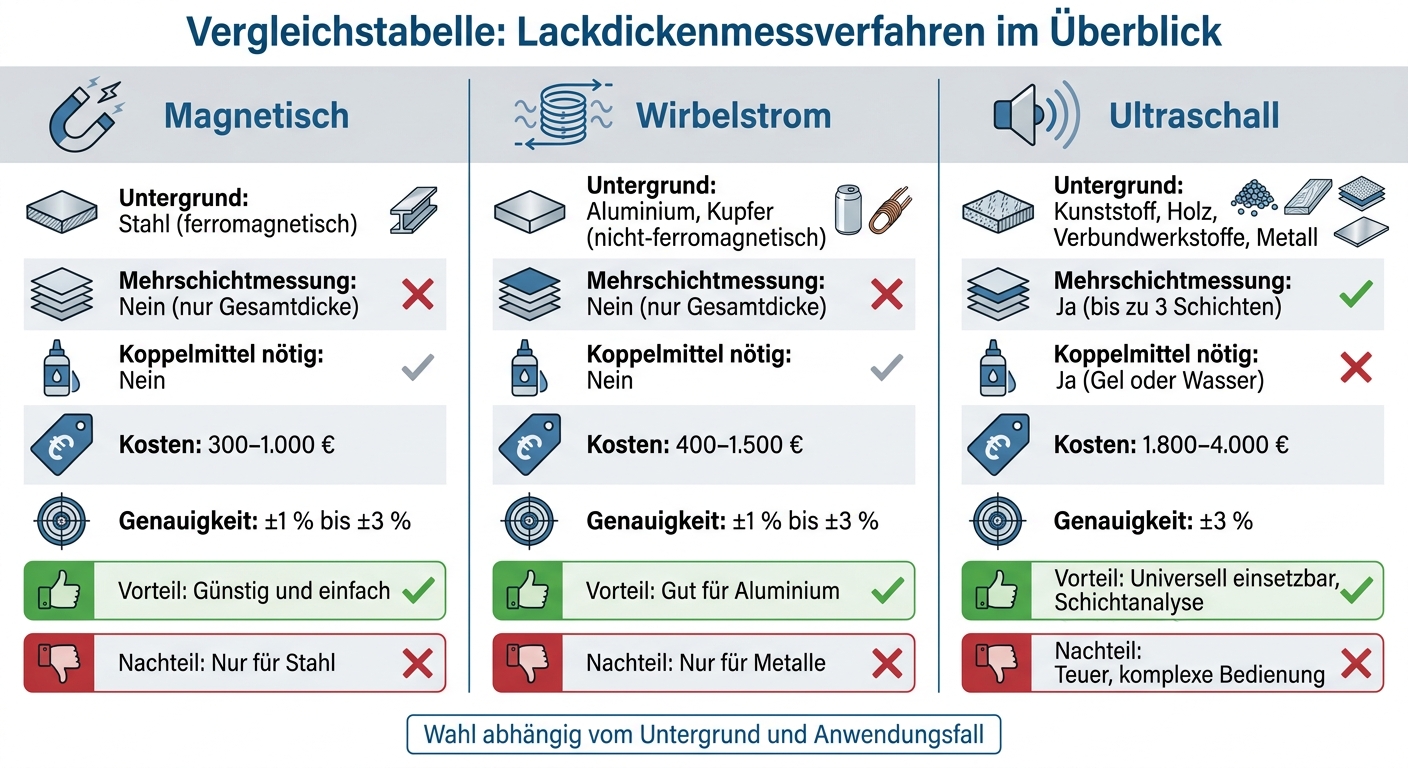

Vergleich: Ultraschall vs. Magnetisch vs. Wirbelstrom Lackdickenmessung

Vergleich: Ultraschall vs. Magnetisch vs. Wirbelstrom Lackdickenmessung

Nach der praktischen Anwendung der Ultraschallmessung lohnt sich ein Blick auf die zentralen Vor- und Nachteile dieser Methode.

Ultraschallmessgeräte bieten eine breite Einsatzmöglichkeit, da sie auf Materialien wie Metall, Kunststoff, Holz, Beton und Verbundwerkstoffen funktionieren. Im Gegensatz dazu sind magnetische Verfahren auf ferromagnetische Werkstoffe wie Stahl beschränkt, während Wirbelstromtechniken nur auf nicht-eisenhaltige Materialien wie Aluminium oder Kupfer anwendbar sind. Diese Flexibilität macht Ultraschallgeräte in vielen Bereichen besonders nützlich.

Ein weiterer Vorteil ist die Fähigkeit moderner Ultraschallgeräte, mehrere Lackschichten in einem einzigen Vorgang zu unterscheiden. So können sie beispielsweise Grundierung, Basislack und Klarlack separat messen. Magnetische und Wirbelstromgeräte hingegen erfassen lediglich die Gesamtdicke des Lacksystems. Diese differenzierte Messung ist besonders praktisch, etwa beim Polieren, um sicherzustellen, dass die schützende Klarlackschicht nicht beschädigt wird.

Allerdings gibt es auch Nachteile. Ultraschallmessgeräte sind komplexer in der Anwendung und deutlich teurer. Die Preise liegen typischerweise zwischen 1.800 € und 4.000 €, während magnetische und Wirbelstromgeräte bereits ab etwa 300 € erhältlich sind. Trotz der höheren Kosten liefern sie jedoch wichtige Informationen, zum Beispiel zur Erkennung von Reparaturen. Außerdem erfordert die Ultraschallmessung ein Koppelmittel wie Gel oder Wasser, das nach der Messung entfernt werden muss. Raue Oberflächen, komplizierte Geometrien oder Schichten unter 13 µm können die Genauigkeit der Messung beeinträchtigen, was mehr Fachwissen erforderlich macht.

„Aufgrund der hohen Komplexität der Schichtdickenmessung auf Kunststoffen und der hohen Anschaffungskosten von Spezialgeräten ist das Thema für die meisten Fachbetriebe nur bedingt praxistauglich." – IFL (Interessengemeinschaft für Fahrzeugtechnik und Lackierung e.V.)

Vergleich mit magnetischen und Wirbelstromverfahren

Die Unterschiede zwischen Ultraschall-, magnetischen und Wirbelstromverfahren lassen sich gut in einer Übersicht darstellen.

Die Wahl der Methode hängt hauptsächlich vom Untergrund ab. Für Stahlkarosserien sind magnetische Geräte oft die günstigste und einfachste Lösung. Aluminiumteile werden in der Regel mit Wirbelstromgeräten gemessen. Bei Kunststoffen, wie sie beispielsweise bei ADAS-Sensoren hinter Stoßfängern vorkommen, ist die Ultraschalltechnik die beste Option. Alle Verfahren bieten eine Messgenauigkeit von ±1 % bis ±3 %, wobei Ultraschallgeräte tendenziell am oberen Ende dieser Spanne liegen.

Merkmal Magnetisch Wirbelstrom Ultraschall
Untergrund Stahl (ferromagnetisch) Aluminium, Kupfer Kunststoff, Holz, Verbundwerkstoffe
Mehrschichtmessung Nein (nur Gesamtdicke) Nein (nur Gesamtdicke) Ja (bis zu 3 Schichten)
Koppelmittel nötig Nein Nein Ja (Gel oder Wasser)
Kosten 300–1.000 € 400–1.500 € 1.800–4.000 €
Genauigkeit ±1 % bis ±3 % ±1 % bis ±3 % ±3 %

Die richtige Wahl des Messgeräts ist entscheidend, um präzise Ergebnisse bei der Lackdickenmessung zu erzielen. Dies ist besonders wichtig für Fahrzeuggutachten, Reparaturbewertungen und die Beurteilung des Fahrzeugzustands.

Fazit

Ultraschallmessgeräte ermöglichen präzise und zerstörungsfreie Messungen der Lackdicke – sogar auf nicht-metallischen Oberflächen wie Kunststoff, Carbon oder Glasfaser. Das macht sie besonders wertvoll, da radarbetriebene Fahrerassistenzsysteme (ADAS) oft hinter Kunststoffstoßfängern montiert sind, wo herkömmliche magnetische oder Wirbelstromverfahren nicht funktionieren. Diese Methode bietet zusätzliche Vorteile bei der Analyse von Lackschichten.

Ein großer Pluspunkt der Technologie ist die Möglichkeit, einzelne Lackschichten zu unterscheiden – von der Grundierung über den Basislack bis hin zum Klarlack. Dadurch können versteckte Reparaturen und nicht normgerechte Lackierungen zuverlässig erkannt werden. Das ist entscheidend, um die Qualität von Reparaturen und den Zustand eines Fahrzeugs genau zu bewerten und ein faires KFZ-Gutachten zu erstellen.

Obwohl die Geräte mit Anschaffungskosten von 1.800 € bis 4.000 € verbunden sind und ein Koppelmittel erfordern, liefern sie präzise Ergebnisse über einen einseitigen Zugang. Gerade bei vollständig montierten Fahrzeugen, bei denen eine Demontage nicht infrage kommt, ist das ein klarer Vorteil.

Für professionelle KFZ-Gutachter sind Ultraschall-Lackdickenmessgeräte ein unverzichtbares Werkzeug. Sie ermöglichen objektive Bewertungen des Fahrzeugzustands, der durchgeführten Reparaturen und der Lackqualität – und das alles ohne die Oberfläche zu beschädigen. Experten wie die bei der CUBEE Sachverständigen AG (https://cubee.expert) setzen diese Technologie ein, um schnelle, digitale und präzise Fahrzeugbewertungen zu erstellen.

FAQs

Welche Sonde brauche ich für Kunststoff, Carbon oder Metall?

Für die Messung der Lackdicke auf Kunststoff werden ultraschallbasierte Geräte verwendet, die mit dem Impuls-Echo-Verfahren arbeiten. Dabei kommt ein Koppelmedium wie beispielsweise Gel zum Einsatz. Für Metall hingegen gibt es speziell angepasste Geräte, die auf andere Messmethoden ausgelegt sind. Bei Carbon hängt die Wahl des Verfahrens von der Materialbeschaffenheit ab – hier können entweder Ansätze wie bei Kunststoff oder wie bei Metall erforderlich sein.

Wie finde ich die richtige Schallgeschwindigkeit für meinen Lack?

Um die passende Schallgeschwindigkeit für Ihren Lack zu ermitteln, sollten Sie die vom Hersteller Ihres Ultraschallmessgeräts angegebenen Einstellungen verwenden. Eine weitere Möglichkeit ist, die Kalibrierung direkt auf dem jeweiligen Lack vorzunehmen, da die Schallgeschwindigkeit je nach Material und Beschichtung variieren kann.

Wie erkenne ich mit Ultraschall Spachtel oder Nachlackierung?

Ultraschallmessgeräte identifizieren Spachtelarbeiten oder Nachlackierungen anhand von Abweichungen in der Schichtdicke, unregelmäßigen Echoverläufen oder ungewöhnlichen Messwerten. Solche Abweichungen deuten oft auf zusätzliche Lackschichten oder Reparaturen hin. Allerdings können gekrümmte oder strukturierte Oberflächen die Messergebnisse verfälschen, weshalb sorgfältiges und präzises Arbeiten entscheidend ist.
