Die Kalibrierung von ADAS-Sensoren (Fahrerassistenzsysteme) ist entscheidend, damit moderne Autos sicher und zuverlässig funktionieren. Sensoren wie Kameras und Radarsysteme müssen präzise eingestellt werden, um Funktionen wie Spurhalteassistenten oder Notbremsassistenten korrekt auszuführen. Nach Reparaturen, Unfällen oder dem Austausch von Sensoren ist eine erneute Kalibrierung unerlässlich, um Fehlfunktionen zu vermeiden.

Wichtige Punkte zur Kalibrierung:

  • Vorbereitung des Fahrzeugs: Ebenes Gelände, korrekter Reifendruck, saubere Sensoren.
  • Werkzeuge: OBD-II-Scanner, Kalibrierungsboards, Laser-Ausrichtungssysteme.
  • Schritte: Herstellervorgaben prüfen, Geräte einrichten, Kalibrierung starten, System testen und Ergebnisse dokumentieren.
  • Rechtliche Anforderungen: In Deutschland sind genaue Vorgaben wie die StVZO und Produkthaftungsgesetze zu beachten.

Digitale Kalibrierungstools machen den Prozess effizienter und dokumentieren die Ergebnisse automatisch, was für Qualität und rechtliche Sicherheit sorgt. Fehler wie ungenaue Ausrichtung oder falsche Software können jedoch schwerwiegende Folgen haben. Werkstätten sollten daher auf geschultes Personal und zertifizierte Geräte setzen.

Erforderliche Werkzeuge und Vorbereitung für die ADAS-Kalibrierung

Die Kalibrierung von ADAS-Systemen (Advanced Driver Assistance Systems) erfordert nicht nur modernste digitale Tools, sondern auch eine sorgfältige Vorbereitung und den Einsatz spezieller Werkzeuge. Ohne diese Grundlagen können selbst die besten Geräte nicht korrekt arbeiten. Hier erfahren Sie, welche Schritte und Werkzeuge für eine präzise Kalibrierung entscheidend sind.

Fahrzeugvorbereitung und Einrichtung

Der erste Schritt zu einer erfolgreichen ADAS-Kalibrierung beginnt mit der richtigen Vorbereitung des Fahrzeugs. Es muss auf einer absolut ebenen Fläche positioniert werden, um Messfehler zu vermeiden. Der Reifendruck sollte exakt den Vorgaben des Herstellers entsprechen, da auch minimale Abweichungen die Fahrzeughöhe und damit die Sensorausrichtung beeinflussen können. Zudem sollte das Fahrzeug in einem normalen Zustand sein – ohne zusätzliche Beladung und mit einem durchschnittlichen Kraftstoffstand.

Eine gründliche Reinigung der Sensoren ist ebenfalls unerlässlich. Verschmutzungen wie Staub, Streusalz oder metallische Rückstände können die Funktion der Sensoren erheblich beeinträchtigen. Besonders Radarsensoren reagieren empfindlich auf Ablagerungen. Verwenden Sie daher die vom Hersteller empfohlenen Reinigungsmittel, um eine einwandfreie Funktion sicherzustellen.

Kalibrierungswerkzeuge und Ausrüstung

Für die ADAS-Kalibrierung sind spezialisierte Werkzeuge erforderlich, die präzise auf die Anforderungen der Systeme abgestimmt sind. Eines der wichtigsten Geräte ist ein OBD-II-Scanner, der die Kommunikation mit dem Fahrzeug ermöglicht. Damit diese Geräte zuverlässig arbeiten, müssen sie regelmäßig mit der neuesten Software aktualisiert werden.

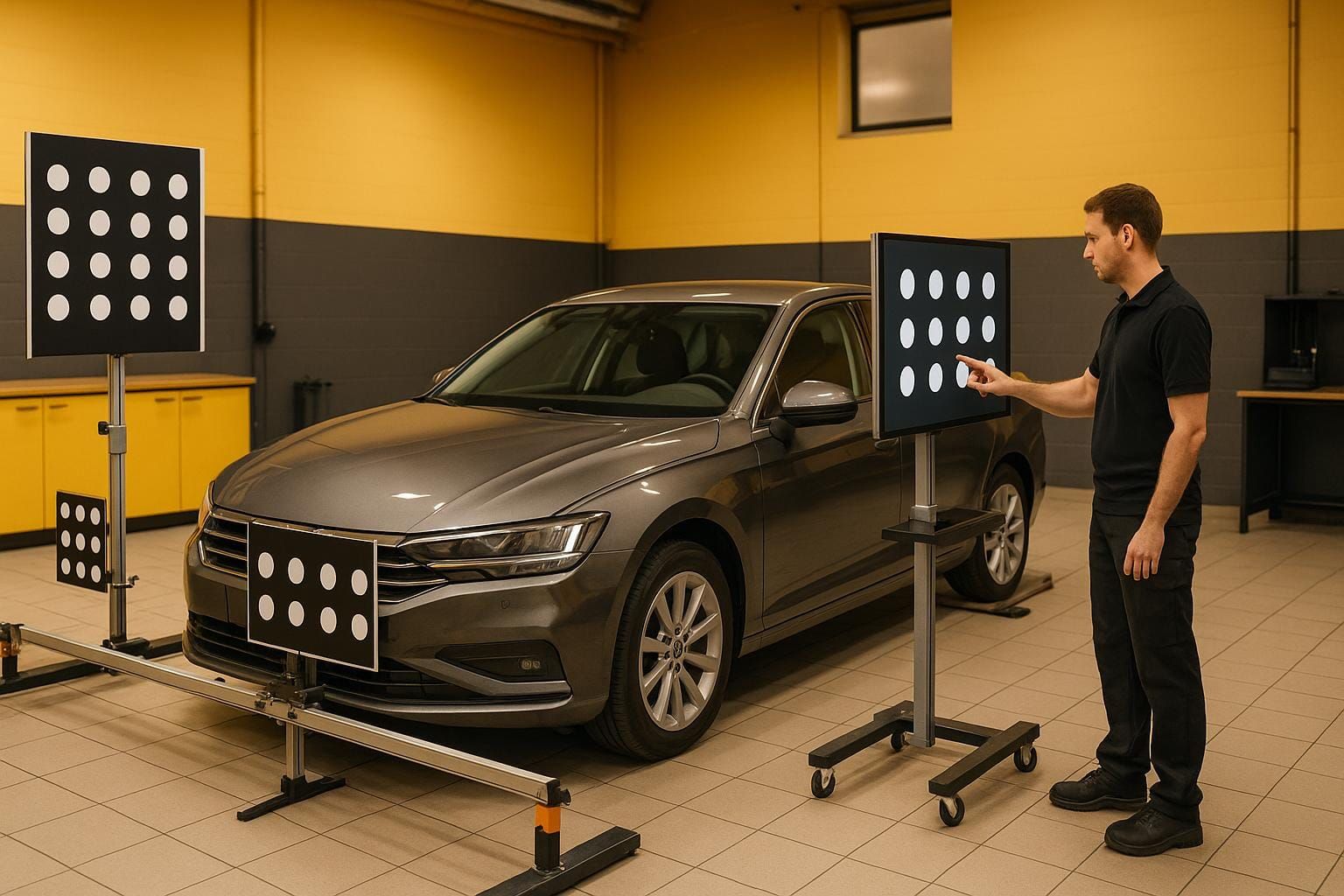

Ein weiteres zentrales Element sind Kalibrierungsboards mit spezifischen Mustern. Diese Tafeln dienen der präzisen Ausrichtung von Kameras und müssen dabei exakt positioniert werden. Ergänzend dazu haben sich modulare Kalibrierungssysteme bewährt, die verschiedene Werkzeuge in einer Plattform vereinen und sowohl für statische als auch dynamische Kalibrierungen geeignet sind. Viele dieser Systeme verfügen über integrierte Laser-Ausrichtungen, die eine millimetergenaue Einstellung von Winkeln und Abständen ermöglichen.

Hier eine Übersicht der wichtigsten Werkzeuge:

Werkzeugkategorie Hauptfunktion Wartungsintervall
OBD-II-Scanner Kommunikation mit dem Fahrzeug Regelmäßige Software-Updates
Kalibrierungsboards Präzise Kameraausrichtung Überprüfung nach jedem Einsatz
Laser-Ausrichtungssysteme Exakte Positionierung Wartung gemäß Herstellerempfehlungen
Modulare Systeme Umfassende Kalibrierung Periodische Kontrolle gemäß Vorgaben

Herstellervorgaben und Spezifikationen

Die Beachtung der Herstellervorgaben ist essenziell für eine korrekte Kalibrierung. Dazu gehören spezifische Anforderungen an Abstände, Winkel und Umgebungsbedingungen. Es ist ratsam, immer die aktuellen Dokumentationen der Fahrzeughersteller zur Hand zu haben. So stellen Sie nicht nur die Sicherheit der Systeme sicher, sondern schützen auch Garantieansprüche.

Die sorgfältige Vorbereitung und der gezielte Einsatz der richtigen Werkzeuge bilden die Grundlage für eine präzise und zuverlässige ADAS-Kalibrierung. Jede Abweichung kann die Funktion der Systeme beeinträchtigen – Präzision ist hier das A und O.

5-Schritte-Anleitung zur Kalibrierung von ADAS-Sensoren

Die Kalibrierung von ADAS-Sensoren erfordert Präzision und sorgfältiges Vorgehen. Hier sind fünf Schritte, die Ihnen helfen, den Prozess korrekt durchzuführen.

Schritt 1: Vorgaben des Herstellers prüfen

Starten Sie mit einer sorgfältigen Überprüfung der herstellerspezifischen Anforderungen. Dazu gehören Angaben zu Abständen, Winkeln und Umgebungsbedingungen. Nutzen Sie die Fahrzeugidentifikationsnummer (VIN), um die genaue Sensorkonfiguration zu ermitteln. Stellen Sie sicher, dass Sie die aktuellste Kalibrierungssoftware verwenden und die empfohlene Umgebungstemperatur einhalten.

Schritt 2: Kalibrierungswerkzeuge vorbereiten

Richten Sie alle benötigten Geräte präzise ein. Verbinden Sie den OBD-II-Scanner mit dem Fahrzeug und positionieren Sie das Kalibrierungsboard exakt nach den Vorgaben. Überprüfen Sie, ob alle Verbindungen sicher und stabil sind.

Schritt 3: Kalibrierung durchführen

Nutzen Sie die digitale Steuerungssoftware, um die Kalibrierung zu starten. Beginnen Sie mit der Kamerakalibrierung, da diese als Grundlage dient, und justieren Sie anschließend die Radar-Sensoren. Lassen Sie den gesamten Prozess ungestört ablaufen, um Fehler oder Schäden zu vermeiden.

Schritt 4: System überprüfen und testen

Testen Sie das System gründlich. Führen Sie zunächst statische Tests durch, um die Grundfunktionen zu prüfen. Anschließend testen Sie das System dynamisch bei niedriger Geschwindigkeit. Sollten Fehlercodes auftreten, löschen Sie diese und überprüfen Sie die Kalibrierung erneut.

Schritt 5: Ergebnisse festhalten

Erfassen Sie alle relevanten Informationen zur Kalibrierung digital. Dazu gehören die Fahrzeug-VIN, das Datum, verwendete Werkzeuge und Messwerte. Speichern Sie die Daten sowohl lokal als auch in der Cloud. Übergeben Sie dem Fahrzeughalter eine Kopie der Ergebnisse als Nachweis für die durchgeführte Kalibrierung.

Häufige Probleme und bewährte Praktiken

Die ADAS-Kalibrierung bringt einige Herausforderungen mit sich, die zu Fehlern oder zusätzlichen Kosten führen können. Um dies zu vermeiden, ist es wichtig, typische Stolpersteine zu erkennen und durch klare, bewährte Ansätze zu lösen. Mit spezialisierten Tools lässt sich die Effizienz in Werkstätten deutlich steigern. Hier sind die häufigsten Probleme und wie man sie angeht.

Häufige Kalibrierungsfehler und deren Vermeidung

Eines der größten Probleme ist das Überspringen der Vorab-Diagnose. Ohne einen diagnostischen Scan vor der Kalibrierung können wichtige Fehlercodes oder Systemprobleme übersehen werden. Ein gründlicher Vorab-Scan hilft nicht nur, Fehler zu erkennen, sondern dokumentiert auch den Zustand des Fahrzeugs und bietet eine Grundlage für die weiteren Schritte.

Unvollständige Kalibrierungen passieren oft, wenn Diagnosen oberflächlich bleiben oder Reparaturanforderungen falsch interpretiert werden. Um dies zu vermeiden, sollten erweiterte Diagnosewerkzeuge genutzt werden, die alle notwendigen Kalibrierungen anzeigen. Ein Abgleich mit den Vorgaben des Fahrzeugherstellers stellt sicher, dass kein Sensor übersehen wird.

Bei statischen Kalibrierungen ist die korrekte Ausrichtung der Targets entscheidend. Fehler bei Platzierung, Abstand oder Winkel können zu ungenauen Ergebnissen führen. Hier ist es wichtig, die Vorgaben der Hersteller exakt zu befolgen und auf eine kontrollierte Beleuchtung sowie eine ebene Fläche zu achten.

Dynamische Kalibrierungen sind besonders anfällig für äußere Einflüsse. Schlechte Wetterbedingungen oder stark befahrene Straßen können die Ergebnisse beeinträchtigen. Planen Sie diese Kalibrierungen daher bei gutem Wetter und auf ruhigen, geraden Straßen, die den Herstellervorgaben entsprechen.

Ein weiteres Problem ist der Einsatz von nicht zertifizierter Ausrüstung, die ungenaue Ergebnisse liefert. Um Garantie- und Haftungsprobleme zu vermeiden, sollte nur vom Fahrzeughersteller zertifiziertes Equipment verwendet werden.

Wartung und Updates für Kalibrierungswerkzeuge

Die Wartung der Kalibrierungsgeräte spielt eine zentrale Rolle. Kalibrierungstargets müssen sauber und frei von Beschädigungen sein, da selbst kleine Kratzer oder Verschmutzungen die Ergebnisse verfälschen können. Lagern Sie die Geräte in einer geschützten Umgebung und führen Sie regelmäßige Sichtprüfungen durch.

Auch die regelmäßige Kalibrierung der Geräte selbst ist unverzichtbar. Mindestens einmal pro Jahr sollten zertifizierte Servicestellen die Ausrüstung überprüfen, um die Genauigkeit der Messungen sicherzustellen und den deutschen Qualitätsstandards zu entsprechen.

Dokumentation und Workflow-Best-Practices

Standardisierte Arbeitsabläufe helfen, Fehler zu minimieren. Eine klare Anleitung für Techniker sorgt für Konsistenz und verbessert die Qualität der Kalibrierungen. So lassen sich teure Nacharbeiten vermeiden.

Traditionelle Methoden sind oft zeitaufwendig, mit über 30 Minuten pro Auftrag. Der Einsatz spezialisierter Software zur automatischen Datenerfassung spart Zeit, reduziert menschliche Fehler und erleichtert die Verwaltung von Kalibrierungsdaten.

Eine umfassende Dokumentation sollte alle relevanten Informationen enthalten: präzise Messungen, eingesetzte Werkzeuge, durchgeführte Anpassungen, Vorher-Nachher-Daten und spezifische Lösungen. Eine standardisierte Checkliste kann dabei helfen, den gesamten Prozess – vom Vorab-Scan bis zu den Endergebnissen – lückenlos zu erfassen.

Die digitale Archivierung ist nicht nur für Versicherungsfälle und Haftungsfragen hilfreich, sondern stärkt auch das Vertrauen der Kunden. Moderne Diagnosewerkzeuge erstellen detaillierte Berichte, die einfach gespeichert und weitergegeben werden können. Eine professionelle Dokumentation zeigt Zuverlässigkeit und sorgt dafür, dass rechtliche und qualitative Anforderungen erfüllt werden.

Rechtliche Anforderungen und Qualitätsstandards in Deutschland

In Deutschland gelten für die Kalibrierung von ADAS (Advanced Driver Assistance Systems) strenge Vorschriften und Qualitätsstandards. Diese Regelungen dienen nicht nur der Sicherheit im Straßenverkehr, sondern schützen auch Werkstätten vor rechtlichen und finanziellen Risiken. Verstöße gegen diese Vorgaben können schwerwiegende Konsequenzen nach sich ziehen, weshalb sie die Grundlage für sämtliche Kalibrierungsarbeiten bilden.

Deutsche Rechtsvorgaben für ADAS-Kalibrierung

Die Anforderungen an Fahrassistenzsysteme werden in Deutschland unter anderem durch die Straßenverkehrs-Zulassungs-Ordnung (StVZO) geregelt. Diese schreibt vor, dass sicherheitsrelevante Systeme einwandfrei funktionieren und regelmäßig überprüft werden müssen. Eine fehlerhafte Kalibrierung kann nicht nur technische Probleme verursachen, sondern auch gegen gesetzliche Vorgaben verstoßen.

Bei der Hauptuntersuchung (HU) wird zunehmend auch die Funktionstüchtigkeit von Fahrassistenzsystemen überprüft. Werkstätten, die solche Systeme warten oder kalibrieren, müssen sicherstellen, dass ihre Arbeit den gesetzlichen Standards entspricht. Andernfalls könnte das Fahrzeug die gesetzlichen Anforderungen nicht erfüllen.

Zusätzlich greift das Produkthaftungsgesetz, das Werkstätten für Schäden haftbar macht, die infolge fehlerhafter Kalibrierungen entstehen. Das betrifft sowohl Sach- als auch Personenschäden. Außerdem schreibt die Verordnung (EU) 2018/858 im Rahmen der EU-Typgenehmigung vor, dass Reparaturen an sicherheitsrelevanten Systemen ausschließlich mit zertifizierten Verfahren des Herstellers durchgeführt werden dürfen. Abweichungen können die Betriebserlaubnis des Fahrzeugs gefährden.

Anforderungen an Zertifizierungen und Fachpersonal

Neben den gesetzlichen Vorgaben spielt die Qualifikation des Personals eine entscheidende Rolle. Die Kalibrierung von ADAS-Sensoren sollte ausschließlich von geschultem Fachpersonal durchgeführt werden. Fehlende Qualifikationen können nicht nur Bußgelder nach sich ziehen, sondern im schlimmsten Fall auch den Entzug der Gewerbegenehmigung.

Viele Fahrzeughersteller verlangen spezielle Schulungen für den Umgang mit modernen Fahrassistenzsystemen. Diese Zertifizierungen müssen regelmäßig erneuert werden, da sich die Technologie ständig weiterentwickelt. Darüber hinaus setzt die ISO 26262, die sich mit der funktionalen Sicherheit im Automobilbereich befasst, Standards für die Kompetenz des technischen Personals. Diese Anforderungen werden in der Regel durch dokumentierte Schulungen und Prüfungen nachgewiesen.

Um Haftungsrisiken zu minimieren, sollten Werkstätten eine lückenlose Nachverfolgbarkeit gewährleisten. Jede Kalibrierung sollte eindeutig einem qualifizierten Techniker zugeordnet werden können. Dies erleichtert nicht nur die Dokumentation, sondern stärkt auch die rechtliche Absicherung.

Digitale Dokumentation als Qualitätsmerkmal

Die digitale Erfassung von Kalibrierungsergebnissen ist nicht nur ein wichtiger Bestandteil der Qualitätssicherung, sondern zunehmend auch eine rechtliche Notwendigkeit. Moderne Diagnosegeräte erstellen detaillierte Berichte, die alle relevanten Parameter, Messwerte und Einstellungen dokumentieren. Diese Berichte können bei Haftungs- oder Gewährleistungsfragen eine entscheidende Rolle spielen, da sie den Nachweis erbringen, dass die Kalibrierung fachgerecht und gemäß den Herstellervorgaben durchgeführt wurde.

Versicherungen verlangen immer häufiger umfassende Nachweise über durchgeführte Reparaturen und Kalibrierungen. Digitale Berichte mit Zeitstempeln und GPS-Daten liefern zusätzliche Belege und beschleunigen die Schadensregulierung.

Die Speicherung solcher Berichte muss den Anforderungen der DSGVO entsprechen, da sie fahrzeugspezifische und personenbezogene Daten enthalten. Eine sichere, verschlüsselte Archivierung über einen angemessenen Zeitraum – in Deutschland oft mindestens zehn Jahre – wird empfohlen. Cloud-basierte Lösungen mit automatisierten Backups bieten hier eine praktische und sichere Möglichkeit, Datenverluste durch Unfälle oder andere Schäden zu vermeiden.

Ein Beispiel für die professionelle Nutzung digitaler Standards ist die CUBEE Sachverständigen AG. Mit ihrem Netzwerk in Deutschland und Europa erstellen sie rechtssichere und präzise KFZ-Gutachten und setzen dabei auf moderne digitale Verfahren.

Fazit

Die präzise Kalibrierung von ADAS-Sensoren ist essenziell, um die Sicherheit aller Verkehrsteilnehmer zu gewährleisten. Ohne eine korrekte Einstellung funktionieren Systeme wie Spurhalteassistenten, Notbremsassistenten oder adaptive Geschwindigkeitsregler nicht zuverlässig. Dafür braucht es moderne Technik und gut ausgebildetes Fachpersonal.

Digitale Kalibrierungswerkzeuge erleichtern diesen Prozess erheblich. Sie sorgen nicht nur für eine höhere Genauigkeit als traditionelle Methoden, sondern bieten auch eine automatische und lückenlose Dokumentation, die rechtlich abgesichert ist.

Werkstätten müssen dabei sämtliche deutschen Rechtsvorgaben einhalten, um sowohl die Betriebserlaubnis als auch Haftungsfragen abzusichern. Verstöße können schwerwiegende Folgen haben, darunter hohe Geldstrafen oder sogar der Verlust der Gewerbegenehmigung.

Zertifiziertes Fachpersonal spielt eine Schlüsselrolle, um fehlerfreie Kalibrierungen sicherzustellen. Investitionen in Schulungen zahlen sich aus: weniger Fehler, zufriedene Kunden und rechtliche Sicherheit. Effiziente Arbeitsabläufe, kombiniert mit digitaler Dokumentation, schützen nicht nur die Technik, sondern auch die rechtliche Position der Werkstatt.

Digitale Dokumentationen sind heute unverzichtbar. Sie optimieren die Qualitätssicherung, erleichtern die Abwicklung mit Versicherungen und schaffen Transparenz gegenüber Fahrzeugbesitzern.

Die Kombination aus sorgfältiger Fahrzeugvorbereitung, zertifizierten Werkzeugen, Einhaltung der Herstellervorgaben und rechtlichen Standards ist der Schlüssel für eine fehlerfreie ADAS-Kalibrierung. Werkstätten, die auf moderne digitale Tools und kontinuierliche Weiterbildung setzen, sichern sich langfristig einen Wettbewerbsvorteil.

FAQs

Warum muss man ADAS-Sensoren nach einem Unfall oder Austausch neu kalibrieren?

Die Kalibrierung von ADAS-Sensoren (Advanced Driver Assistance Systems) spielt eine zentrale Rolle, um die einwandfreie Funktion moderner Fahrerassistenzsysteme zu gewährleisten. Nach einem Unfall oder dem Austausch von Komponenten wie Windschutzscheiben oder Sensoren kann es passieren, dass diese Systeme ihre Umgebung nicht mehr präzise erfassen. Das Ergebnis? Fehlfunktionen, ungenaue Warnungen oder im schlimmsten Fall gefährliche Situationen im Straßenverkehr.

Eine erneute Kalibrierung wird besonders dann notwendig, wenn die Fahrzeuggeometrie verändert wurde. Das passiert etwa bei einer Achsvermessung, nach Reparaturen am Fahrwerk oder nach einem Unfall. Ohne diese Anpassung könnten wichtige Systeme wie der Spurhalteassistent, die Abstandsregelung oder die Notbremsfunktion nicht mehr zuverlässig arbeiten. Nur eine präzise Kalibrierung stellt sicher, dass diese Systeme weiterhin für Sicherheit und Komfort auf der Straße sorgen.

Welche Folgen drohen, wenn ADAS-Sensoren nicht korrekt kalibriert sind?

Eine ungenaue Kalibrierung von ADAS-Sensoren (Advanced Driver Assistance Systems) kann in Deutschland ernsthafte Folgen nach sich ziehen. Zum einen steigt das Unfallrisiko erheblich, was den Fahrzeughalter oder die verantwortliche Werkstatt in eine rechtliche Haftung bringen kann – besonders, wenn die fehlerhaften Sensoren direkt oder indirekt zu einem Unfall beitragen.

Zum anderen leidet die Leistungsfähigkeit der Assistenzsysteme unter einer unsachgemäßen Kalibrierung. Dies beeinträchtigt nicht nur die Sicherheit, sondern kann auch rechtliche Konsequenzen nach sich ziehen. Sollte ein Unfall aufgrund fehlerhafter Systeme entstehen, drohen neben zivilrechtlichen Ansprüchen auch strafrechtliche Folgen. Deshalb ist eine präzise und fachgerechte Kalibrierung der Sensoren absolut entscheidend, um sowohl rechtliche als auch sicherheitstechnische Risiken zu minimieren.

Warum ist die digitale Dokumentation bei der Kalibrierung von ADAS-Sensoren für Qualitätssicherung und rechtliche Anforderungen wichtig?

Die digitale Dokumentation spielt eine entscheidende Rolle bei der Kalibrierung von ADAS-Sensoren. Sie dient nicht nur der Qualitätssicherung, sondern hilft auch dabei, gesetzliche Vorgaben zuverlässig einzuhalten. Mit ihrer Hilfe können alle Kalibrierungsschritte lückenlos nachverfolgt werden, was sicherstellt, dass die Systeme ordnungsgemäß arbeiten und höchsten Sicherheitsanforderungen entsprechen.

In Deutschland ist eine präzise Dokumentation besonders wichtig, um rechtliche Anforderungen zu erfüllen. Eine klare und überprüfbare Aufzeichnung der Kalibrierung erweist sich vor allem bei behördlichen Prüfungen oder in rechtlichen Auseinandersetzungen als unverzichtbar. Die digitale Speicherung sorgt dabei nicht nur für mehr Transparenz, sondern macht auch die Archivierung und den Zugriff auf relevante Informationen deutlich einfacher.
