Welche Methode ist besser für die Fahrzeugschadensanalyse? Beide! Dynamische Prüfmaschinen simulieren schnelle, reale Aufprallbedingungen – perfekt für Crashboxen, Stoßdämpfer oder moderne Leichtbauwerkstoffe. Statische Tests hingegen prüfen grundlegende Materialeigenschaften wie Festigkeit oder Verformung unter langsamen Belastungen und sind ideal für Qualitätskontrollen.

Kurzüberblick:

  • Dynamische Tests: Analysieren Rissbildung, Ermüdungsgrenzen und Dehnrateneffekte. Hohe Präzision, aber teuer und aufwändig.
  • Statische Tests: Standardisierte, kostengünstige Methode zur Feststellung von Materialeigenschaften. Nicht geeignet für plötzliche Belastungen.

Quick Comparison:

Kriterium Dynamische Prüfung Statische Prüfung
Dehnrate Hoch (z. B. Crashbedingungen) Sehr niedrig (< 1 Hz)
Realitätsnähe Simuliert reale Belastungen Gering; nur Gleichgewichtszustand
Kosten Hoch (teure Geräte und Kalibrierung) Niedrig (einfachere Geräte)
Fahrzeuganwendung Crashboxen, Stoßdämpfer, Motorlager Sitzrahmen, Materialprüfung

Die Kombination beider Methoden liefert die genauesten Ergebnisse – ideal für die Fahrzeugbewertung und Unfallrekonstruktion.

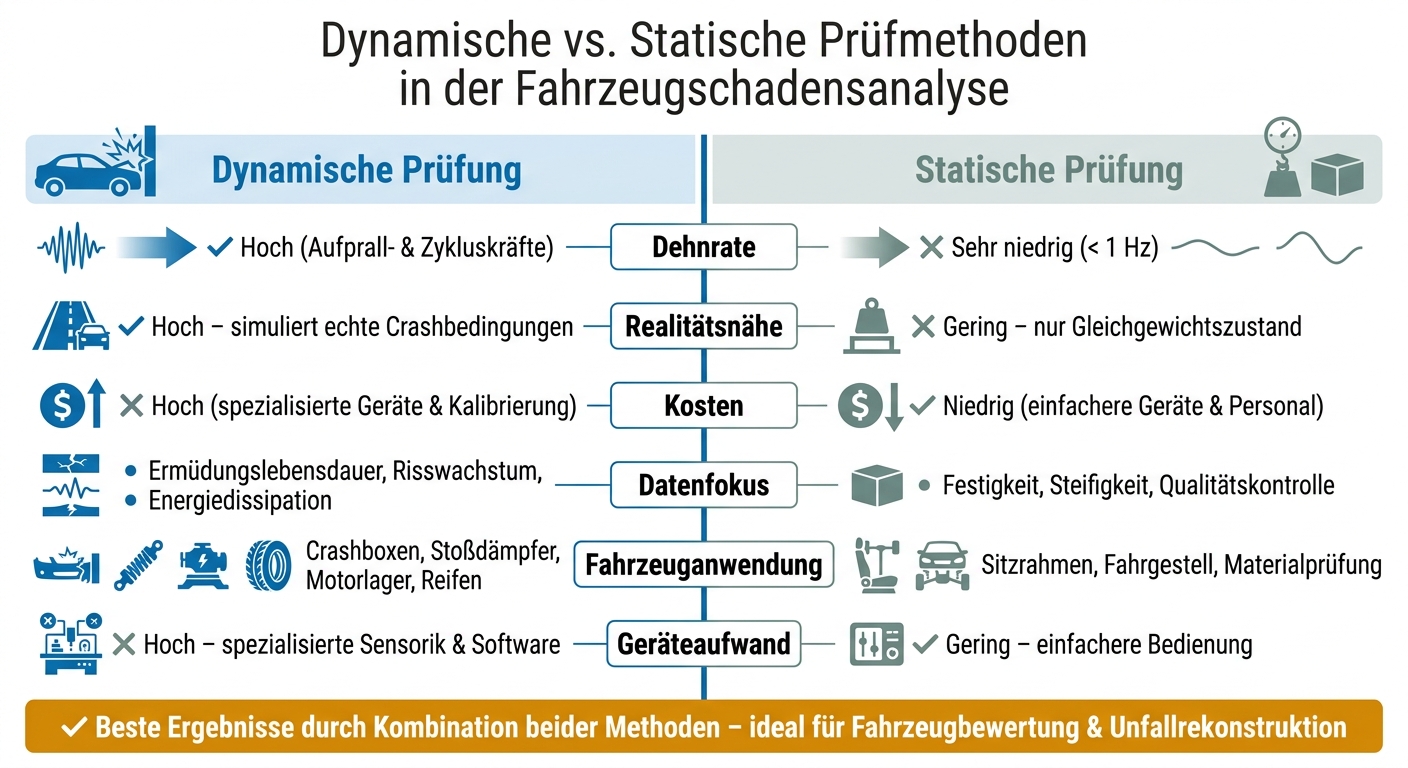

Dynamische vs. Statische Prüfmethoden: Der große Vergleich

Dynamische vs. Statische Prüfmethoden: Der große Vergleich

Dynamische Prüfmaschinen: Funktionsweise und Einsatzgebiete

Wie dynamische Prüfmaschinen funktionieren

Dynamische Prüfmaschinen setzen Bauteile in extrem kurzer Zeit enormen Kräften aus – oft in Zeitspannen von nur Mikro- bis Millisekunden. Um diese schnellen Prozesse präzise zu erfassen, sind äußerst hohe Abtastraten erforderlich.

„The determination of time history curves of impact velocities, bearing forces, displacements and the determination of sound wave velocities inside the structure requires an appropriate high sampling rate with the signal recording." – Tino Kühn et al., Institut für Massivbau, TU Dresden

Diese Maschinen messen unter anderem Aufprallgeschwindigkeit, Reaktionskräfte und Verformungswege. Zusätzlich analysieren sie Schallwellenlaufzeiten, um Schäden im Inneren eines Bauteils sichtbar zu machen, die von außen nicht erkennbar sind. Ein weiterer zentraler Aspekt ist der Dehnrateneffekt: Materialien zeigen unter plötzlicher Belastung oft eine höhere Festigkeit. Dieser Effekt bleibt bei statischen Prüfungen unberücksichtigt, was dynamische Tests gerade in der Fahrzeugschadensanalyse unverzichtbar macht.

Einsatz in der Fahrzeugschadensanalyse

Im Automobilbereich sind dynamische Prüfmaschinen essenziell, um Komponenten zu testen, die plötzlichen oder zyklischen Belastungen ausgesetzt sind. Zu den typischen Anwendungen zählen:

  • Crashboxen
  • Motorlager
  • Stoßdämpfer
  • Reifenmaterialien
  • Karosseriestrukturen

Besonders wichtig sind diese Tests bei modernen Leichtbauwerkstoffen wie faserverstärkten Kunststoffen oder Faser-Metall-Laminaten (FML). Diese Materialien reagieren empfindlich auf Phänomene wie Delamination oder adiabatische Erwärmung, die bei statischen Prüfmethoden nicht erfasst werden können.

Auch für die Unfallrekonstruktion aus Fahrerverhalten und Fahrzeugdaten liefern dynamische Tests entscheidende Daten. Kennwerte wie Aufprallgeschwindigkeit, Kontaktzeit und die Verteilung der Kontaktkräfte werden genutzt, um numerische Crashmodelle (FEM) zu kalibrieren. Diese Modelle helfen, Strukturversagen vorherzusagen und die Sicherheit von Fahrzeugen zu verbessern.

Stärken und Grenzen der dynamischen Prüfung

Wie jedes Verfahren hat auch die dynamische Prüfung ihre Vor- und Nachteile. Die folgende Tabelle gibt einen Überblick:

Merkmal Bewertung
Realitätsnahe Crashsimulation ✅ Stellt echte Unfallbedingungen nach
Dehnrateneffekte erfassbar ✅ Wichtig für präzise Crashmodelle
Messung von Rissinitiierung und -ausbreitung ✅ Ermöglicht detaillierte Versagensanalysen
Hohe Investitionskosten ❌ Erheblicher finanzieller Aufwand
Kalibrierungsaufwand ❌ Regelmäßige Wartung nach ASTM E4/E83 erforderlich
Komplexer Laboraufbau ❌ Spezialisierte Ausstattung und Personal notwendig

Unternehmen, die eigene dynamische Prüfkapazitäten aufbauen, können langfristig von erheblichen Einsparungen profitieren. Je nach Prüfvolumen ist ein Return on Investment von über 100 % möglich. Besonders für große Prüflabore und Fahrzeughersteller ist dies ein schlagkräftiges Argument.

Statische Testmethoden: Grundlagen und Einsatzgebiete

Gängige statische Prüfverfahren

Statische Tests unterscheiden sich von dynamischen Prüfungen dadurch, dass sie keine realistischen Kollisionsbedingungen simulieren. Stattdessen liefern sie standardisierte Einblicke in das Materialverhalten, indem langsame, gleichmäßige Kräfte bei niedrigen Lastfrequenzen (≤ 1 Hz) angewendet werden.

Ein zentraler Ansatz ist der Zugversuch (gemäß ISO 6892 für Metalle und ISO 527 für Kunststoffe), bei dem Probekörper bis zum Bruch gedehnt werden. So lassen sich Streckgrenze, Zugfestigkeit und Bruchdehnung ermitteln. Während Zug-, Druck- und Biegeversuche grundlegende mechanische Eigenschaften messen, untersuchen Härte- und Torsionsprüfungen die Oberflächen- und Verdrehfestigkeit. Universalprüfmaschinen (UTMs) spielen hierbei eine wichtige Rolle, da sie Verformungen direkt am Probekörper messen und Maschinenspiel eliminieren.

Diese Verfahren liefern nicht nur präzise Materialdaten, sondern sind auch entscheidend für fundierte Analysen im Schadensfall. Sie stellen die Grundlage für exakte Bewertungen in der Fahrzeugbegutachtung dar.

Statische Prüfung in der Fahrzeugbewertung

Statische Tests sind in der Fahrzeugbewertung unverzichtbar, da sie sicherstellen, dass Bauteile den vorgegebenen Werkstoffeigenschaften entsprechen. Besonders wichtig ist dabei die Streckgrenze, also der Punkt, an dem elastische Verformung in plastische, bleibende Verformung übergeht.

"Static tests excel without a doubt in revealing simple material properties through controlled, slow loading conditions." – Electronic Tensile Machine

Ob bei der Bewertung von Oldtimern oder modernen Fahrzeugen – statische Methoden bieten eine zuverlässige und standardisierte Grundlage. Da die Ergebnisse direkt mit Herstellervorgaben und Normen abgeglichen werden können, sind sie für offizielle Gutachten gemäß geltender Prüfungsstandards für KFZ-Gutachter besonders wertvoll.

Stärken und Schwächen der statischen Prüfung

Ein großer Vorteil statischer Tests liegt in ihrer Standardisierung und Kosteneffizienz. Sie sind ideal für die Qualitätskontrolle und routinemäßige Materialprüfungen geeignet, zudem erfordern sie geringere Investitionen in Geräte und Personal als dynamische Prüfsysteme.

"Im QS-Labor übernimmt der Test eine Türsteherfunktion: Er bestätigt, dass jede Charge die im technischen Datenblatt versprochenen Eigenschaften erfüllt und ein konsistentes Verhalten über die Zeit zeigt." – Fabio Lipari, Werkstoffingenieur, Instron

Allerdings haben statische Tests ihre Grenzen: Sie können Dehnrateneffekte nicht erfassen. Das bedeutet, wie ein Material auf plötzliche Belastungen wie einen Aufprall reagiert, bleibt unberücksichtigt. Daher sind sie für Bauteile wie Stoßdämpfer oder Motorlager allein nicht ausreichend. Hier ergänzen sich statische und dynamische Prüfmethoden.

Merkmal Bewertung
Hohe Standardisierung (ISO, ASTM) ✅ Rechtssichere, vergleichbare Ergebnisse
Kosteneffizient für Routineprüfungen ✅ Geringer Geräte- und Personalaufwand
Präzise Verformungsmessung ✅ Exakte Spannungs-Dehnungs-Diagramme
Dehnrateneffekte nicht erfassbar ❌ Kein Abbild realer Aufprallbedingungen
Nur für langsame Belastungen geeignet ❌ Ungeeignet für Crash- oder Schwingungsszenarien

Dynamische vs. Statische Prüfung: Ein direkter Vergleich

Vergleichskriterien

Die Hauptunterschiede zwischen den beiden Prüfmethoden liegen in der Dehnrate, der Realitätsnähe, dem Datenfokus, dem Geräteaufwand und der Fahrzeuganwendung. Während bei statischen Prüfungen langsame, stetig wachsende Lasten angewendet werden, simulieren dynamische Tests schnelle, impulsartige Kräfte, wie sie bei realen Aufprallszenarien auftreten. Diese unterschiedliche Herangehensweise bestimmt, welche Methode für welche Zwecke am besten geeignet ist. Schon anhand dieser Kriterien wird klar, dass jede Methode in spezifischen Szenarien ihre Stärken hat.

Wo jede Methode am besten funktioniert

Statische Tests sind ideal, um grundlegende Materialeigenschaften zu bewerten, wie beispielsweise die Zugfestigkeit oder Steifigkeit von Bauteilen wie Sitzrahmen oder Fahrgestellkomponenten. Dynamische Tests hingegen sind unverzichtbar für Bauteile, die im Betrieb starken Kräften oder Bewegungen ausgesetzt sind – dazu zählen Motorlager, Stoßdämpfer oder crashrelevante Strukturen.

Kriterium Statische Prüfung Dynamische Prüfung
Dehnrate Sehr niedrig (< 1 Hz) Hoch (Aufprall- und Zykluskräfte)
Realitätsnähe Gering; nur Gleichgewichtszustand Hoch; simuliert reale Crashbedingungen
Datenfokus Festigkeit, Steifigkeit, Qualitätskontrolle Ermüdungslebensdauer, Risswachstum, Energiedissipation
Geräteaufwand Gering; einfachere Bedienung Hoch; spezialisierte Sensorik und Software erforderlich
Fahrzeuganwendung Sitzrahmen, Rohstoffauswahl Motorlager, Stoßdämpfer, Reifen und crashrelevante Strukturen

Beide Methoden ergänzen sich perfekt: Statische Tests liefern eine Grundlage zur Beurteilung der Materialeigenschaften, während dynamische Tests die Leistung und Sicherheit unter realen Belastungen bewerten.

Einfluss beider Methoden auf Fahrzeugdesign und Begutachtung

Die Ergebnisse beider Prüfmethoden spielen eine zentrale Rolle im Fahrzeugdesign. Statische Tests beeinflussen die Auswahl geeigneter Materialien, während dynamische Tests das Design von Crashstrukturen und Knautschzonen optimieren. In Deutschland tragen beide Methoden dazu bei, sicherzustellen, dass Bauteile die Anforderungen nach ISO- und ASTM-Normen erfüllen. Wer sich ausschließlich auf eine der beiden Methoden verlässt, riskiert entweder unzureichende Materialbewertungen oder ein unvollständiges Verständnis des Verhaltens von Bauteilen unter realen Bedingungen.

Fazit: Beide Prüfmethoden für eine genaue Fahrzeugbegutachtung nutzen

Die wichtigsten Erkenntnisse aus dem Vergleich

Statische und dynamische Prüfmethoden ergänzen sich ideal, da sie jeweils unterschiedliche Schwachstellen aufdecken. Während statische Prüfungen sichtbare Schäden und strukturelle Schwächen erkennen, liefern dynamische Tests wertvolle Einblicke in das Langzeitverhalten und die Betriebssicherheit eines Fahrzeugs. Nur durch die Kombination beider Ansätze lässt sich eine umfassende Bewertung der Strukturfestigkeit und Dauerbelastung erzielen. Wie Frank Bacon Machinery Sales Co. treffend erklärt:

„Die meisten Ausfälle im realen Betrieb entstehen durch Ermüdung, nicht durch einzelne Überlastungsereignisse."

Bedeutung für die Fahrzeugbegutachtung in Deutschland

Für den deutschen Fahrzeugmarkt, der von Herstellern wie BMW, Volkswagen und Audi geprägt ist, sind diese Erkenntnisse besonders relevant. Diese Unternehmen fordern ausdrücklich Pre- und Post-Repair-Scans, um sicherzustellen, dass sicherheitskritische Systeme – insbesondere ADAS-Komponenten – nach Reparaturen einwandfrei funktionieren.

Statische Prüfungen decken sichtbare Schäden auf, während dynamische Tests und Kalibrierungen entscheidende Daten über die langfristige Funktionalität liefern. Genau hier setzt die CUBEE Sachverständigen AG an: Mit ihrem digitalisierten Begutachtungsprozess – sowohl vor Ort als auch mobil – bietet sie präzise und effiziente Schadensbewertungen und Fahrzeugbewertungen. Die moderne Integration von Prüfdaten ermöglicht nicht nur Genauigkeit, sondern auch Nachvollziehbarkeit und Effizienz in der Fahrzeugbewertung.

FAQs

Wann sind dynamische Tests erforderlich?

Dynamische Tests kommen ins Spiel, wenn Materialien oder Bauteile plötzlichen, schnell wechselnden Belastungen standhalten müssen – beispielsweise bei Stößen oder Aufprallkräften. Sie simulieren realitätsnahe Bedingungen, bei denen Faktoren wie Geschwindigkeit, Beschleunigung und Energie eine zentrale Rolle spielen.

Statische Tests hingegen sind besser geeignet, wenn es um gleichmäßige, konstante Belastungen geht. Welche Testmethode gewählt wird, hängt vom jeweiligen Anwendungsfall ab: Dynamische Tests sind besonders sinnvoll, wenn hohe und abrupte Belastungen im Fokus stehen.

Welche Bauteile profitieren am meisten von Impact-Tests?

Bauteile, die extremen Belastungen und plötzlichen Kräften ausgesetzt sind, profitieren besonders von Impact-Tests. Dazu gehören beispielsweise Fahrwerkskomponenten, Karosserieteile und Schutzstrukturen. Diese Tests simulieren reale Crash- oder Stoßszenarien, um die Belastbarkeit und Sicherheit der Bauteile zu überprüfen. Besonders sicherheitskritische Elemente wie Fahrzeugrahmen oder Stoßstangen werden so unter realistischen Bedingungen auf ihre Widerstandsfähigkeit geprüft.

Wie können beide Methoden sinnvoll kombiniert werden?

Die Kombination aus statischen und dynamischen Impact-Tests bietet eine umfassende Möglichkeit, die Qualität von Materialien oder Bauteilen zu beurteilen. Während statische Tests die grundlegenden Eigenschaften und die Belastbarkeit im Ruhezustand untersuchen, simulieren dynamische Tests das Verhalten unter realistischen Belastungsbedingungen.

Durch die Verknüpfung beider Methoden lassen sich Schwachstellen aufdecken, die bei der Anwendung nur einer Testmethode möglicherweise unentdeckt bleiben. Das Ergebnis? Eine höhere Sicherheit und Zuverlässigkeit für Produkte und Komponenten.
