Die elektrostatische Partikelmessung revolutioniert die KFZ-Bewertung. Seit dem 1. Juli 2023 ist die Partikelanzahlmessung (PN-Messung) in Deutschland für Diesel-Fahrzeuge der Euro-6/VI-Norm verpflichtend. Diese Methode ermöglicht die präzise Erkennung von Schäden oder Manipulationen an Dieselpartikelfiltern (DPF).
Warum ist das wichtig?
- Defekte DPFs bei nur 5 % der Fahrzeuge verursachen etwa 25 % der Schadstoffemissionen.
- Elektrostatische Messgeräte wie das Diffusion-Charging-Verfahren (DC) erfassen selbst kleinste Partikel ab 23 Nanometern.
- Zwei Drittel der Defekte bleiben bei herkömmlicher OBD-Diagnose unentdeckt, die PN-Messung schließt diese Lücke.
Vorteile der Methode:
- Höhere Präzision im Vergleich zur Trübungsmessung.
- Kostengünstige Geräte (ca. 5.000–10.000 €) für Werkstätten und Sachverständige.
- Rechtlich anerkannte Ergebnisse durch standardisierte Verfahren.
Die Einführung dieser Technologie ist nicht nur ein Fortschritt für die Abgasüberwachung, sondern auch ein entscheidender Faktor für die objektive Fahrzeugbewertung. Mit Blick auf kommende Euro-7-Regulierungen gewinnt die Methode weiter an Bedeutung, da sie auch für Brems- und Reifenabrieb eingesetzt werden könnte.
Technische Grundlagen und Vorteile der elektrostatischen Partikelmessung

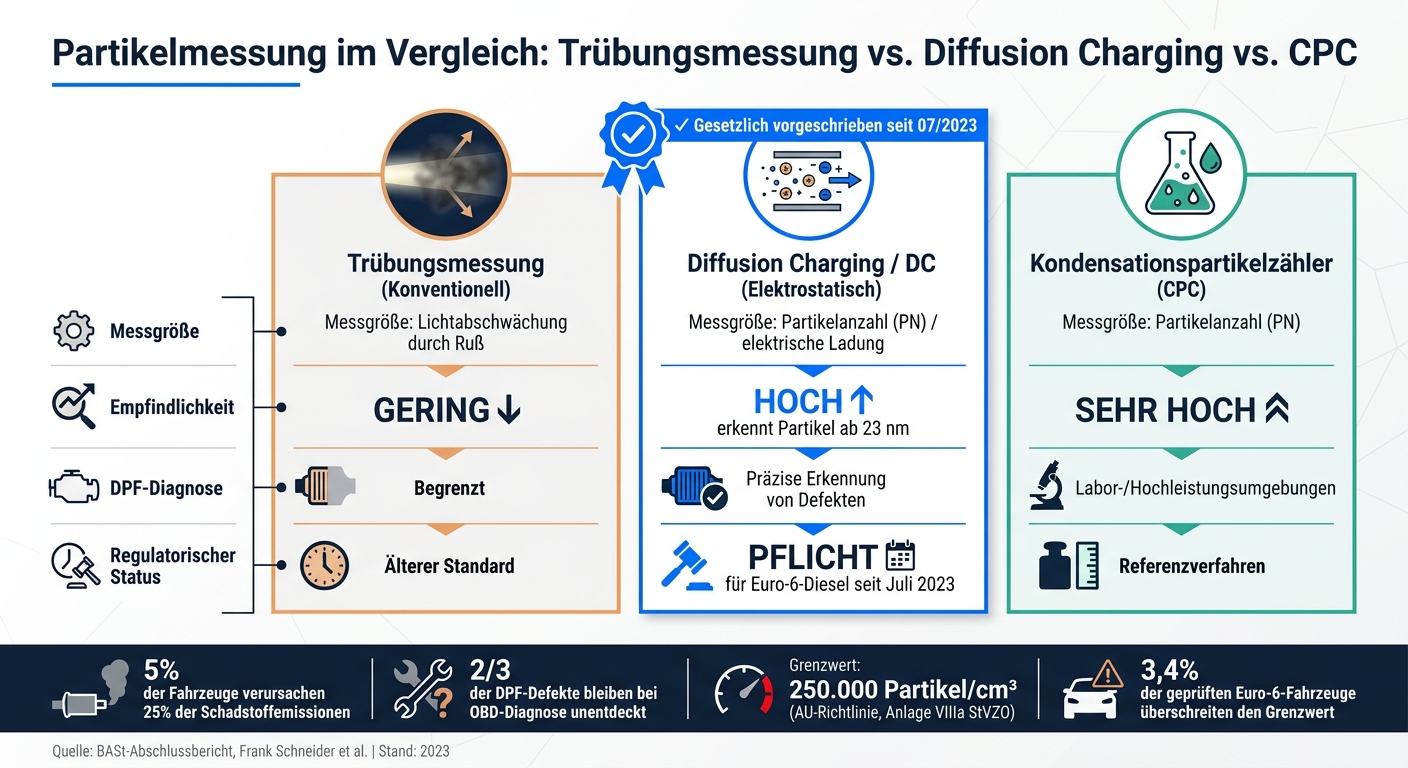

Partikelmessung im Vergleich: Trübungsmessung vs. Diffusion Charging vs. CPC
Wie elektrostatische Partikelmessung funktioniert
Das Prinzip ist simpel, aber effektiv: Partikel im Abgasstrom werden elektrisch aufgeladen und durch ein elektrisches Feld geleitet. Dieses Diffusion-Charging-Verfahren (DC) erzeugt einen messbaren Strom, der direkt mit der Partikelkonzentration zusammenhängt. Die Methode baut auf der im vorherigen Abschnitt beschriebenen Funktionsweise auf.
Die Aufladung der Partikel erfolgt auf zwei Arten: Größere Partikel werden durch gezielte Ionenkollisionen entlang von Feldlinien aufgeladen (Feldaufladung), während ultrafeine Partikel unter 0,1 µm durch Brownsche Bewegungen erfasst werden (Diffusionsaufladung). Besonders die Diffusionsaufladung ist entscheidend, um kleinste Rußpartikel im Dieselabgas zu erkennen. Die geladenen Partikel werden durch die Coulomb-Kraft zur Messelektrode gezogen, wo ihr Aufprall einen Stromfluss erzeugt, der gemessen werden kann.
Elektrostatisch vs. konventionelle Messverfahren
Konventionelle Methoden wie die Trübungsmessung messen lediglich die Lichtabschwächung durch Rußpartikel – ein Ansatz, der bei modernen Abgasanlagen oft an seine Grenzen stößt.
„Schäden, Verschleiß oder Manipulationen an Dieselpartikelfiltern (DPF) können mit dem aktuellen Prüfverfahren (Trübungsmessung) im Rahmen der periodischen Abgasuntersuchung (AU) nur bedingt festgestellt werden. Die Überprüfung der Partikelanzahlemissionen (PN) erhöht die Aussagekraft über die Funktion des DPF deutlich." – Frank Schneider et al., BASt-Abschlussbericht
Die folgende Tabelle vergleicht die Trübungsmessung mit dem elektrostatischen Verfahren und dem Kondensationspartikelzähler (CPC):
| Merkmal | Trübungsmessung (konventionell) | Diffusion Charging (elektrostatisch) | Kondensationspartikelzähler (CPC) |
|---|---|---|---|
| Messgröße | Lichtabschwächung durch Ruß | Partikelanzahl (PN) / elektrische Ladung | Partikelanzahl (PN) |
| Empfindlichkeit | Gering | Hoch; erkennt Partikel ab 23 nm | Sehr hoch |
| DPF-Diagnose | Begrenzt | Präzise Erkennung von Defekten | Labor-/Hochleistungsumgebungen |
| Regulatorischer Status | Älterer Standard | Pflicht für Euro-6-Diesel seit Juli 2023 | Referenzverfahren |
Grenzen und Kalibrierungsanforderungen
Trotz der Stärken des elektrostatischen Verfahrens gibt es auch Herausforderungen, die berücksichtigt werden müssen. Bei sehr hohen Partikelkonzentrationen kann es zu einem Effekt namens Corona Quenching kommen, bei dem Raumladungswolken die Koronaentladung unterdrücken und Messfehler verursachen. Zudem können hochohmige Staubschichten auf der Elektrode Rückkorona-Effekte auslösen, was dazu führt, dass Partikel in den Gasstrom zurückkehren.
Um genaue Ergebnisse sicherzustellen, ist eine standardisierte Messprozedur erforderlich. Dazu gehört, das Abgassystem vor der Messung durch eine Drehzahlanhebung zu konditionieren. Anschließend werden drei Messphasen von jeweils 30 bis 60 Sekunden im Leerlauf durchgeführt, aus denen der Mittelwert der Partikelkonzentration berechnet wird. Für rechtssichere Ergebnisse müssen die Messgeräte zudem auf anerkannte Referenzstandards kalibriert sein.
sbb-itb-d35113a
Aktuelle Forschung und Anwendungen im Automobilsektor
Anwendungen in der Abgasüberwachung
Eine Studie der BASt hat gezeigt, dass der Einsatz von Diffusion-Charging- und CPC-Geräten in der Abgasüberwachung vielversprechend ist. Dabei wurde ein Schwellenwert von 250.000 Partikeln/cm³ als praktikabel identifiziert. Praktische Tests in Deutschland bestätigen diese Ergebnisse: Von 950.809 geprüften Euro-6/VI-Dieselfahrzeugen überschritten 3,4 % (32.285 Fahrzeuge) diesen Grenzwert. Das zeigt, wie wichtig es ist, die Abgasuntersuchungen regelmäßig zu modernisieren.
Neben der Kontrolle von Abgasen bieten elektrostatische Sensoren auch neue Ansätze zur Überwachung der Innenraumluft.
Innenraumluft und außerhalb des Abgassystems
Interessante Erkenntnisse aus der Forschung: 10 % der Fahrzeuge sind für 80 % der Partikelemissionen verantwortlich. Diese sogenannten "High-Emitter" können mit elektrostatischen Sensoren zuverlässig identifiziert werden. Zum Vergleich: Während die Umgebungsluft normalerweise Konzentrationen von 1.500 bis 20.000 Partikeln/cm³ aufweist, erreichen defekte Fahrzeuge Werte von bis zu 100 Millionen Partikeln/cm³.
Diese Technologien, die bereits bei der Bewertung von Dieselpartikelfiltern (DPF) wertvolle Einblicke geliefert haben, zeigen auch Potenzial für andere Anwendungen.
Neue Sensortechnologien und Pilotprojekte
Die Untersuchung von Ottomotoren hat gezeigt, dass erweiterte Prüfverfahren nötig sind. Ein BASt-Forschungsprojekt (84.534/2020) unter der Leitung von F. Langwald (September 2021) kam zu dem Ergebnis, dass lastbasierte Prüfzyklen wie der ASM2050 mit 500 N Rollenbelastung erforderlich sind, um Benzin-Partikelfilter (GPF) zuverlässig zu testen.
Ein weiteres Highlight: Peter Schwanzer von der TUM School of Engineering and Design hat in seiner Dissertation (abgeschlossen im Juli 2022) gezeigt, wie elektrostatische Rußsensoren in Kombination mit Radio-Frequenz-Antennen und Differenzdrucksensoren die Überwachung von GDI-Motoren verbessern können. Diese Kombination ermöglicht eine präzise Erkennung von Beladungs- und Schädigungszuständen des Partikelfilters:
„Zur Umsetzung einer On-Board-Überwachung wurden Elektrostatische Rußsensoren und Radio-Frequenz-Sensoren zur Bestimmung des aktuellen Beladungs- und Schädigungszustands des Partikelfilters verwendet." – Peter Schwanzer, TUM School of Engineering and Design
Für Werkstätten werden zudem kostengünstige Messgeräte entwickelt, die weniger als 8.000 Euro kosten sollen.
Was elektrostatische Partikelmessung für die KFZ-Bewertung bedeutet
Einsatz in Schadens- und Wertgutachten
Die elektrostatische Partikelmessung hat sich als wertvolles Werkzeug in der Bewertung von Fahrzeugschäden und der Erstellung von Wertgutachten etabliert. Diese Technologie erweitert die diagnostischen Möglichkeiten von Sachverständigen erheblich. Ein zentraler Vorteil: Viele Defekte an Abgasreinigungssystemen, die bisher selbst von der elektronischen On-Board-Diagnose (OBD) nicht erkannt wurden, können nun aufgedeckt werden. Robin Zalwert, Experte für nachhaltige Mobilität beim TÜV-Verband, erklärt, dass rund zwei Drittel solcher Mängel bei einer reinen OBD-Prüfung unentdeckt geblieben wären.
Für Gutachter bedeutet dies, dass Fahrzeuge, die elektronisch einwandfrei erscheinen, dennoch versteckte Mängel aufweisen können. Besonders interessant ist dabei der Zusammenhang zwischen Fahrzeugalter und Durchfallquote bei der Partikelzahlmessung: Bei Dieselfahrzeugen, die älter als 10 Jahre sind, liegt die Quote bei 6,1 %, während sie bei Fahrzeugen unter 5 Jahren nur 2,0 % beträgt. Diese Unterschiede sollten in Zukunft systematisch in die Bewertung von Fahrzeugen einfließen.
Übereinstimmung mit deutschen und EU-Umweltstandards
Seit Juli 2023 gehört die Partikelzahlmessung (PN-Messung) für Euro-6/VI-Dieselfahrzeuge verpflichtend zur Hauptuntersuchung (HU/AU) in Deutschland. Die Messungen erfolgen gemäß der AU-Richtlinie nach Anlage VIIIa StVZO, wobei ein Grenzwert von 250.000 Partikeln/cm³ festgelegt wurde. Im Jahr 2024 wurden in Deutschland etwa 4,5 Millionen Dieselfahrzeuge mit dieser Methode überprüft.
Die Bundesanstalt für Straßenwesen (BASt) hat die Validierung dieses Verfahrens maßgeblich vorangetrieben. Dabei arbeiteten Institutionen wie TÜV Hessen, DEKRA, TÜV NORD, TÜV Rheinland und TÜV SÜD zusammen. Der TÜV-Verband setzt sich zudem dafür ein, die Pflichtmessung zukünftig auch auf Euro-5b-Dieselfahrzeuge auszuweiten.
Rechtliche Verwertbarkeit und Herausforderungen bei der Normierung
Neben den technischen Fortschritten ist auch die rechtliche Anerkennung der Messergebnisse entscheidend. Ohne einheitliche Kalibrierstandards können die Ergebnisse vor Gericht oder in Streitfällen nur schwer verteidigt werden. Die BASt hebt hervor, dass die Rückführbarkeit der PN-Messgeräte weiterentwickelt werden muss. Fahrzeuge, die den festgelegten Grenzwert überschreiten, werden als „erheblich mangelhaft“ eingestuft. In solchen Fällen sind Reparaturen und Nachprüfungen innerhalb von vier Wochen erforderlich. Dieser Status wirkt sich negativ auf den Marktwert eines Fahrzeugs aus und macht die Integration der PN-Messung in Gutachten unverzichtbar.
Digitale Lösungen, wie sie von der CUBEE Sachverständigen AG (cubee.expert) angeboten werden, ermöglichen eine strukturierte Erfassung und Verarbeitung der standardisierten Messdaten. Das ist ein bedeutender Schritt in Richtung moderner und effizienter KFZ-Bewertung.
Ausblick und die Rolle digitaler Gutachtennetzwerke
Markttrends und Sensorentwicklungen für den Fahrzeugbereich
Neue Regulierungen treiben die Entwicklung moderner Messtechnologien voran. Mit der Einführung von Euro 7 kommen erstmals verbindliche Grenzwerte für Nicht-Abgas-Emissionen (NAE): ab 2026 für Bremsabrieb und ab 2028 für Reifenabrieb. Während sich die Partikelmessung bislang fast ausschließlich auf Abgase konzentrierte, rücken künftig Bremsen, Reifen und Straßenabrieb stärker in den Fokus. In Städten wie London, Mailand und Barcelona machen diese Nicht-Abgas-Quellen bereits 68 bis 88 % der verkehrsbedingten PM10-Emissionen aus. Yoann Le Petit von EIT Urban Mobility bringt es treffend auf den Punkt:
„Nur ein koordinierter Ansatz, der Regulierung, Innovation und Verhaltensänderungen kombiniert, wird wirksam sein, um diese bisher vernachlässigte Form der Umweltverschmutzung zu reduzieren."
Für Sachverständige bedeutet dies, dass der Zustand von Bremsen und Reifen künftig nicht nur mechanisch, sondern auch hinsichtlich ihrer Emissionen bewertet werden muss. Dies wird besonders relevant bei schweren Fahrzeugen wie SUVs, die überdurchschnittlich viel Abrieb verursachen. Diese regulatorischen Änderungen schaffen Raum für digitale und innovative digitale Bewertungsprozesse.
Integration in digitale Gutachten-Workflows
Die Anpassung an neue gesetzliche Vorgaben macht kosteneffiziente Messtechnologien unverzichtbar. Das Diffusion-Charger-Verfahren (DC) bietet hier klare Vorteile: Die Anschaffungskosten liegen mit 5.000 bis 10.000 € im erschwinglichen Bereich. Diese Systeme lassen sich leicht in digitale Workflows integrieren und sind somit auch für kleinere Werkstätten und Prüfstationen attraktiv. Die Messung erfolgt im Leerlauf und folgt einem standardisierten, sechsstufigen Prozess, der sich nahtlos in bestehende Software einfügen lässt. Thomas Sieber von TÜV SÜD Auto Service erklärt:
„Die Konditionierung bleibt vergleichbar mit der Trübungsmessung; die eigentliche Messung (Partikelzählung) erfolgt jedoch im Leerlauf – bei der Messung selbst ist daher kein Anfahren der Abregeldrehzahl mehr erforderlich."
Plattformen wie die CUBEE Sachverständigen AG (cubee.expert) zeigen, wie sich standardisierte Messdaten effizient in digitale Gutachten integrieren lassen. Das Ergebnis: KFZ-Bewertungen werden schneller, transparenter und rechtssicherer – ein Blick in die Zukunft der Branche.
FAQs
Was bedeutet ein PN-Wert über 250.000 Partikel/cm³ konkret für mein Fahrzeug?
Ein PN-Wert von über 250.000 Partikel/cm³ bei Diesel-Fahrzeugen der Euro-6-Norm deutet oft auf einen Defekt am Dieselpartikelfilter (DPF) hin. Solch ein Problem kann die Feinstaubemissionen deutlich erhöhen und die Abgasqualität stark verschlechtern.
Kann ein defekter oder manipulierter DPF trotz unauffälliger OBD auffallen – und warum?
Ja, ein defekter oder manipulierter Dieselpartikelfilter (DPF) kann auch dann auffallen, wenn die On-Board-Diagnose (OBD) keine Auffälligkeiten zeigt. Durch eine direkte Partikelmessung am Auspuff lässt sich die tatsächliche Partikelkonzentration feststellen. Diese Methode deckt Defekte oder Manipulationen auf, die von der OBD nicht erfasst werden können.
Wie lässt sich die PN-Messung rechtssicher in ein Schadens- oder Wertgutachten integrieren?
Die rechtssichere Integration der PN-Messung basiert auf mehreren wichtigen Faktoren. Dazu gehören standardisierte Verfahren, der Einsatz zertifizierter und kalibrierter Geräte sowie eine transparente Dokumentation aller relevanten Parameter. Besonders entscheidend ist, dass digitale Signaturen und eine lückenlose Speicherung der Daten die Integrität der Ergebnisse gewährleisten.
In komplexeren Fällen kann es hilfreich sein, eine Vor-Ort-Begutachtung durchzuführen. Dadurch lassen sich zusätzliche Details erfassen, die für eine umfassende Bewertung notwendig sein könnten. Letztlich sorgt eine klar definierte Methodik dafür, dass die Ergebnisse der Messung als objektives Beweismittel anerkannt werden können.
